この記事では、Onshapeを使用したCADの関連付け機能について説明します。このワークフローでは、割り当てをできるだけ維持しながらシミュレーションに用いるジオメトリを変更することを目指します。
概要
あるシミュレーションプロジェクトにおいて、ユーザは多くの場合、類似した複数のジオメトリをテストすることに関心があります。ジオメトリを変更するたびに、面やボリュームを再割り当てしなければならないため、CADモデルの複雑さによっては時間がかかることがあります。
シミュレーションのセットアップをスムーズに行うために、Onshapeユーザーは Onshape Connector App を活用し、ジオメトリを切り替えても割り当てを維持することができます。次のセクションでは、ステップバイステップの例を説明します。
例
CADの関連付け機能を紹介するために、 チュートリアル: 会議室の空調解析のジオメトリを使用します。

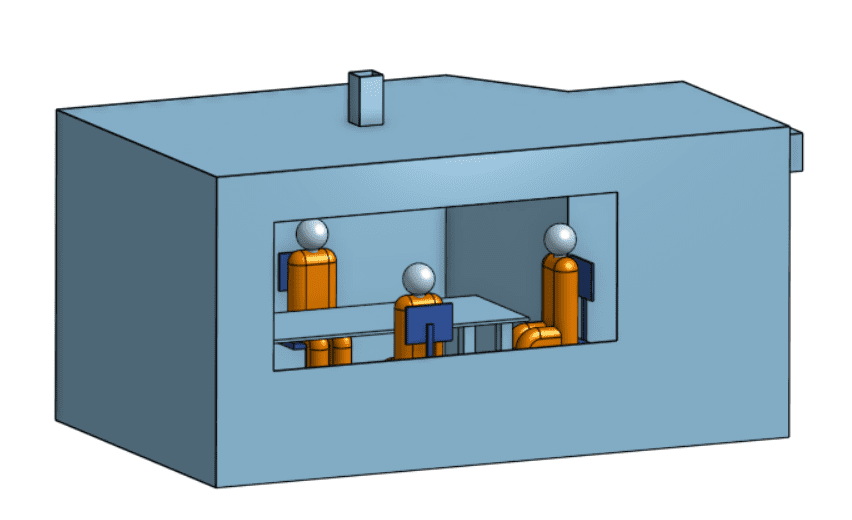

この初期形状にはソリッドパーツのみが含まれており、解析領域である流体領域は含まれていません。流体解析では、CADの紐づけを効率的に使用するために、CADモデルをSimScaleにインポートする前にCAD上で流体領域を生成することが重要です。
Onshape上での流体領域の生成
Onshape上で流体領域を生成する方法は数多くありますが、最も簡単な方法は、流体領域を押し出し、ブール演算で減算する方法です。

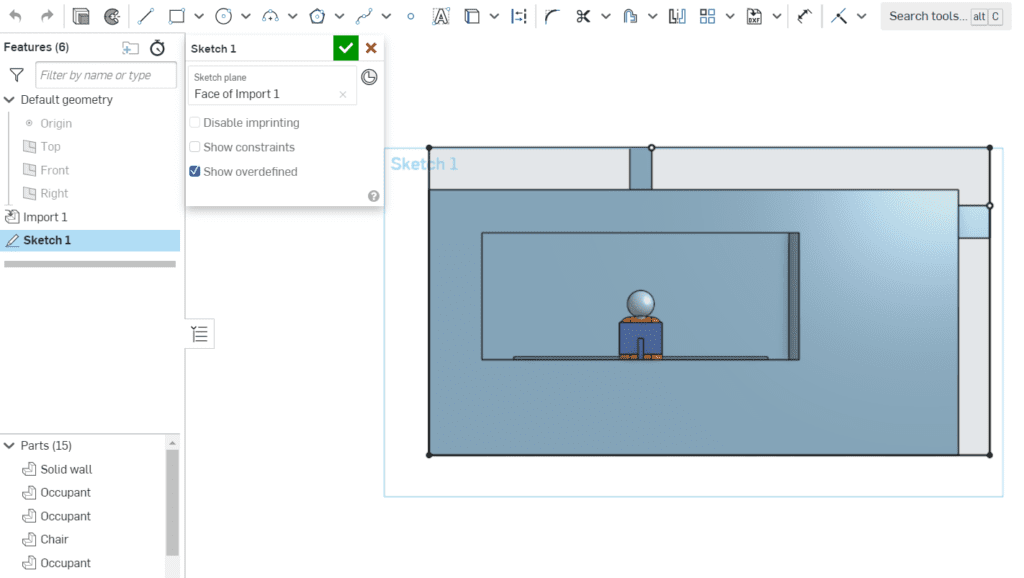

例として、最初に部屋の外側の面の1つをスケッチのベースとして使います。部屋を完全に包む矩形が作成されます:

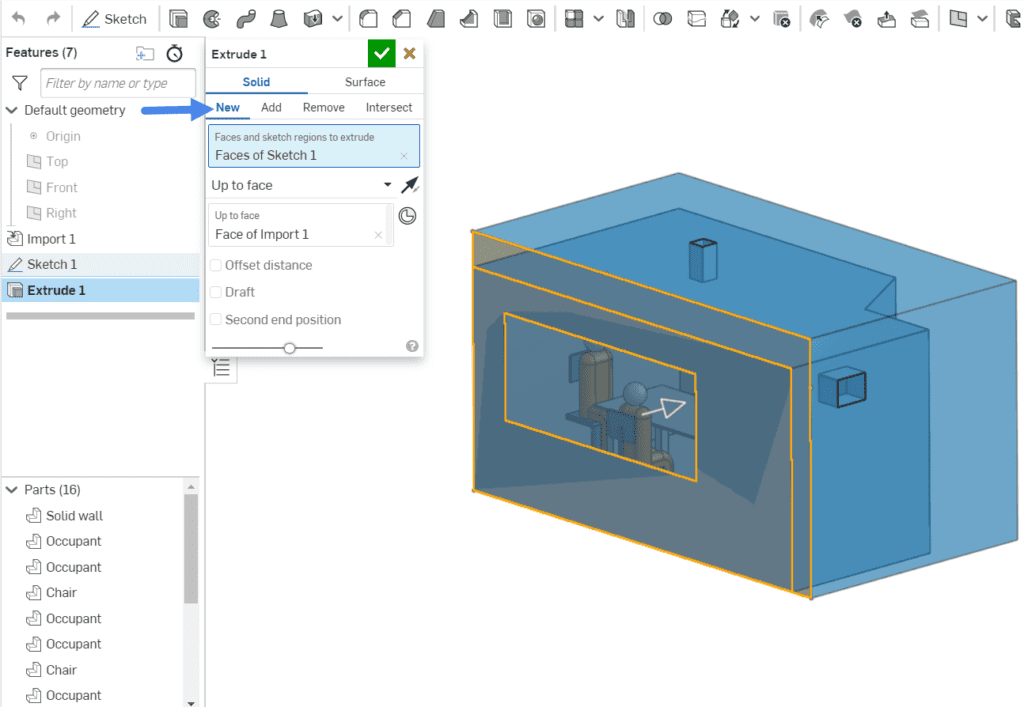

矩形をスケッチしたら、次は押し出し操作です。ここでは、立体を完全に包む単純な平行六面体を作成することを意図しています。

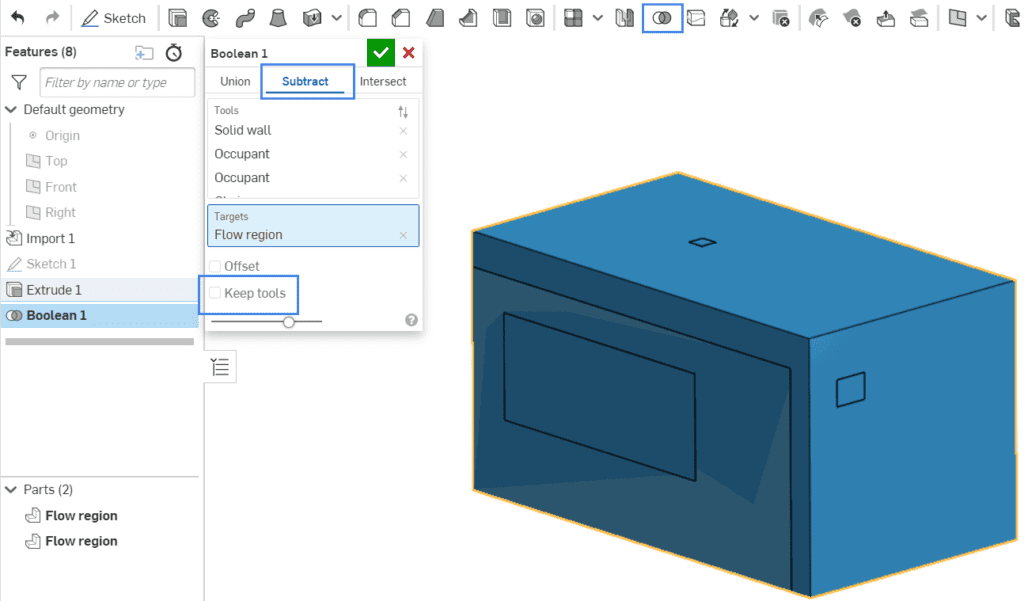

このプロセスで生成された新しいパーツは、次のステップの後の流体領域を表します。Boolean減算操作を使用すると、ソリッドパーツ (Tools)を使用して、新しく作成されたボリューム (Target)から材料を取り除くことができます:

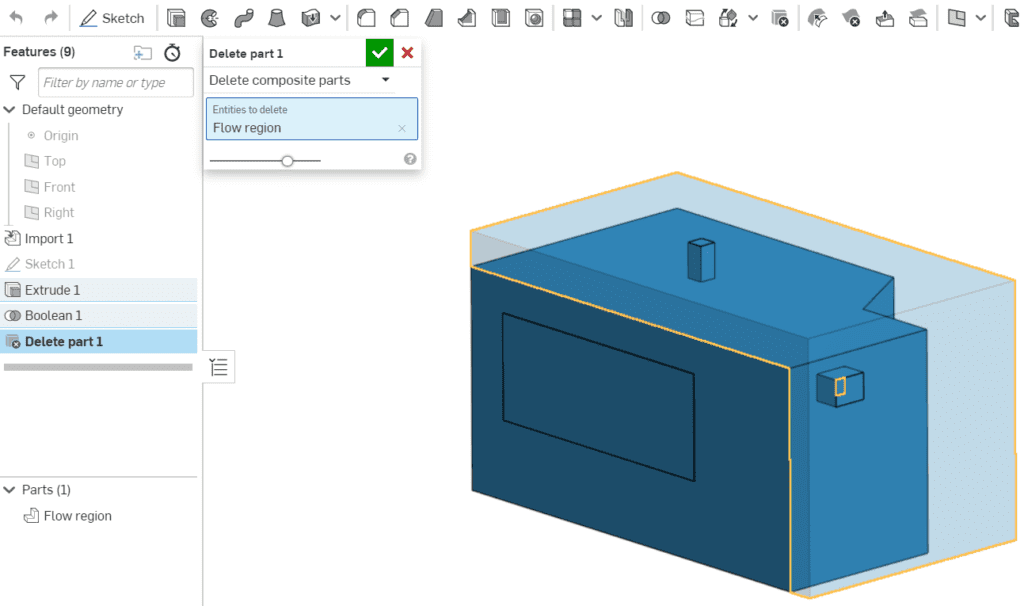

最後に、Delete body 操作で、目的の流体領域だけが残るようにします。

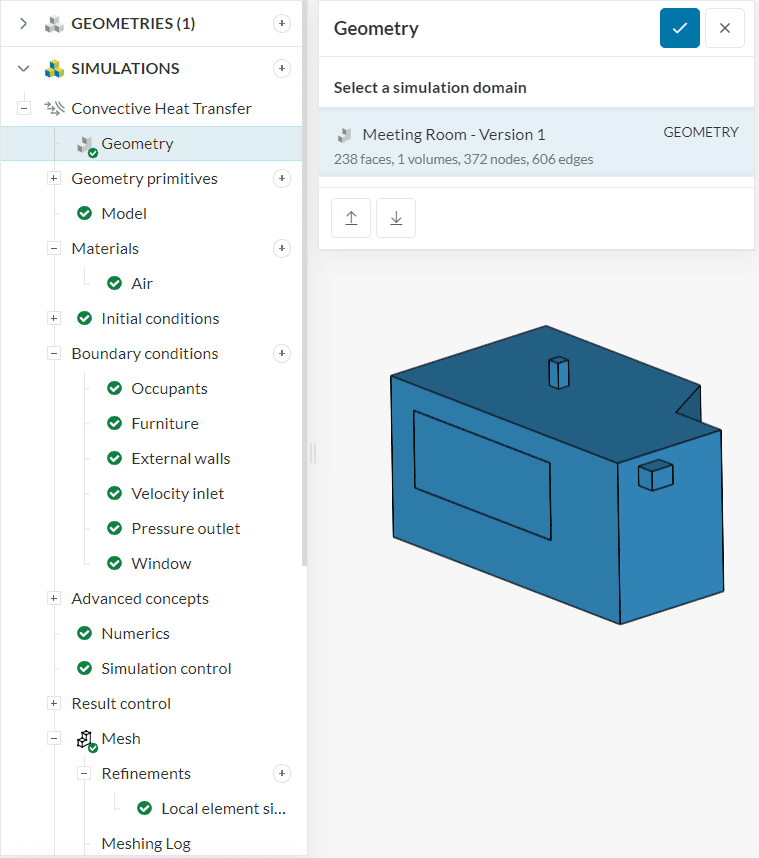

これがシミュレーションするCADモデルの最初のバージョンになります。
ここからは、CADモデルの初期バージョンを調整し、シミュレーションツリーでできるだけ多くの割り当てを維持しながら検討を進める流れを確認します。
CADモデルの変更と新バージョンのインポート

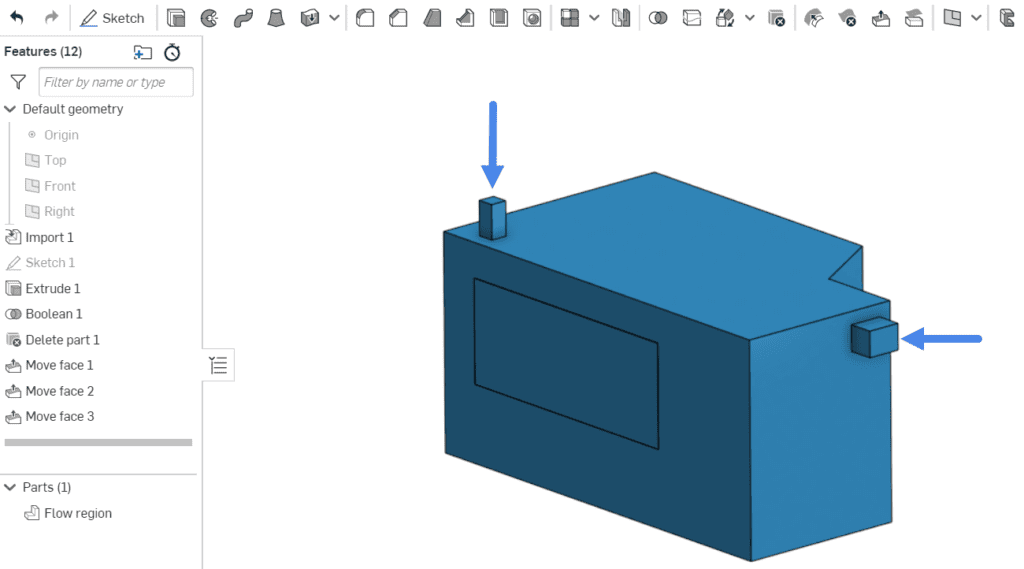

最初のCADモデルでシミュレーションを実行した後、形状を少し調整してさらにシミュレーションを実行したいと思うかもしれません。デモンストレーションとして、Move faceコマンドを使用して流入口と流出口の位置を変更してみましょう:
新しいCADモデルをOnshape経由でSimScaleにインポートする際、CADの関連付け機能を利用できます。
シミュレーション設定の割り当ての維持

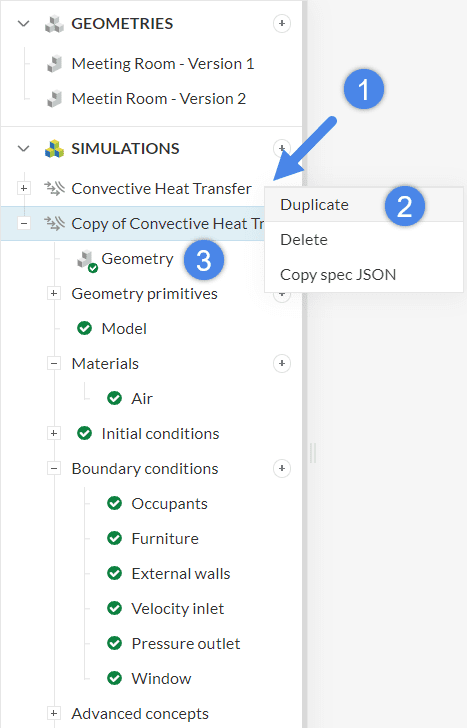

セットアップの割り当てを維持するには、最初のシミュレーションツリーを複製し、 ジオメトリタブで 新しいジオメトリを割り当てるのが最善の方法です:
- まず、最初のシミュレーションツリーを右クリックすると、操作メニューのウィンドウが表示されます。
- Duplicate (複製)を選択すると、最初のシミュレーションツリーのすべての設定が複製されます。
- 新しいシミュレーションツリーで Geometry を選択し、更新されたジオメトリを割り当てます。

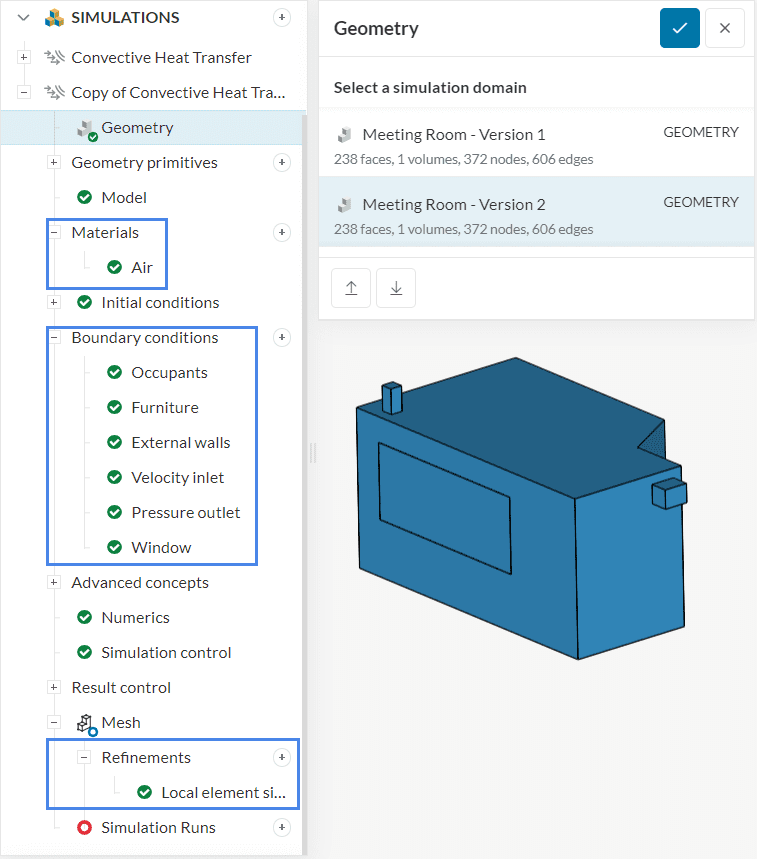

ユーザが新しいジオメトリを選択すると、すべての割り当てが保持されます:
この例では、SimScaleがすべての割り当てを保持するため、ユーザーは直接メッシュ作成とシミュレーション操作に進むことができます。
実行されたCADの変更によっては、一部の割り当てが失われる可能性がありますが、SimScaleは可能な限り多くの割り当てを維持します。
| ご存知でしたか？ |
| この記事の例では流体シミュレーションを使用していますが、関連付けは構造解析でも機能します。構造解析では流体領域の抽出を行わないため、CADモデルをより直接的に解析に利用できます。 |
