この記事では、シミュレーションのためにRevitモデルをエクスポートしてSimScaleにインポートするさまざまな方法について説明し、以下のよくある質問に回答します:
- RevitモデルをSimScaleにエクスポートできますか？
- SimScaleはRevitネイティブ形式をインポートできますか？
Revitでサポートされている形式
SimScaleは以下のRevit CADエクスポート形式をサポートしています:
- Revit (.RVT)
- ACIS (.SAT)
- STL (.STL)
SimScaleへの直接エクスポート (.RVT)
モデルを.RVTとして直接エクスポートし、SimScaleにアップロードすることができます。
- File タブを選択します；

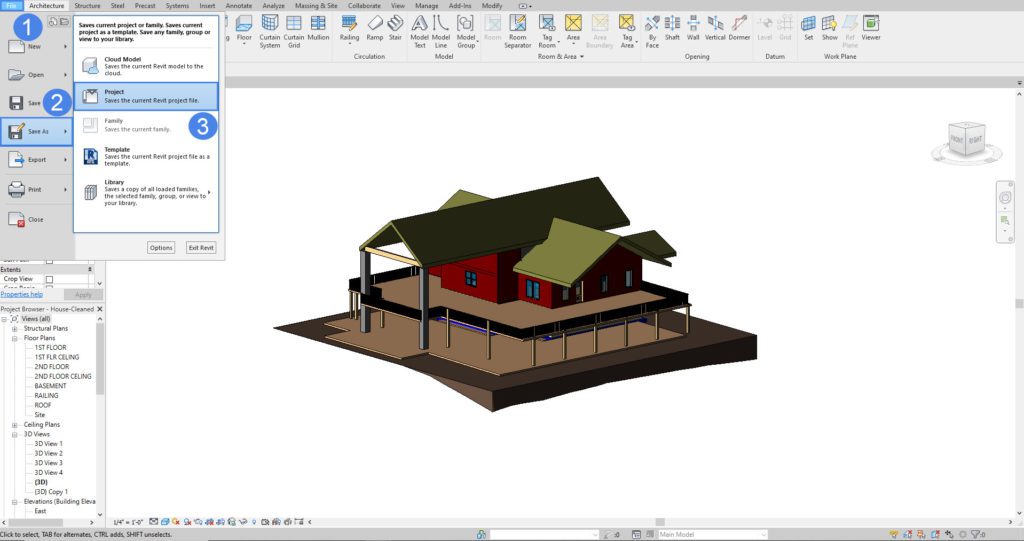

- モデルを Project として保存します:

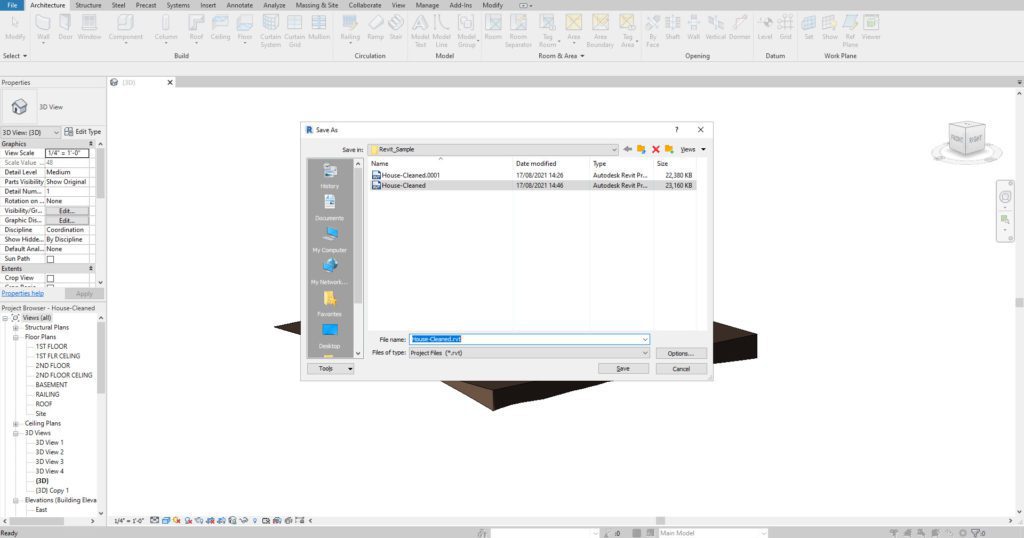

次にファイル名を付け、保存場所を選択します:
これでSimScaleにアップロードする準備ができました。
ACIS(.SAT)エクスポート

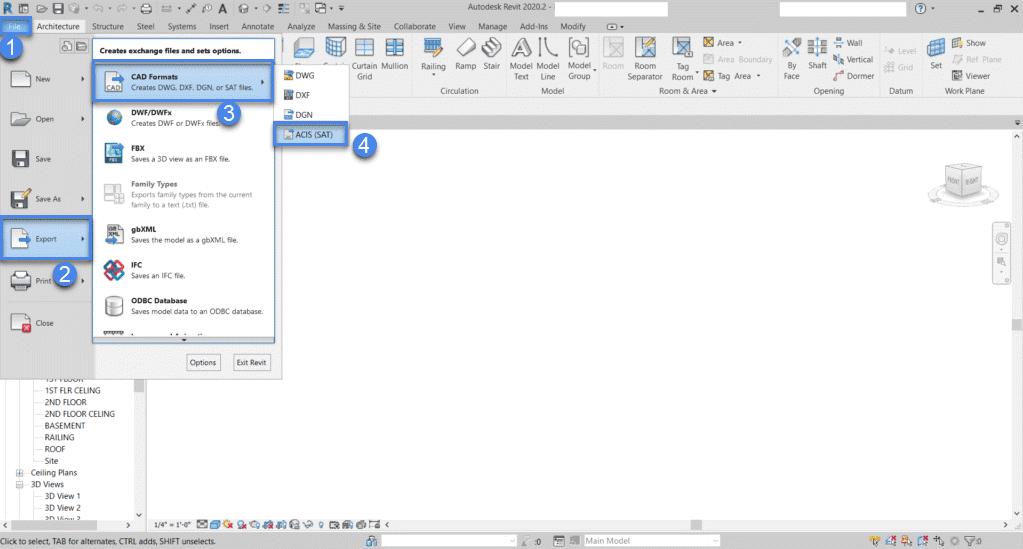

RevitはACISファイルの直接エクスポートをサポートしています。モデルの準備が整い、隙間なく水密性が確保されたら、ユーザーは File -> Export -> CAD formats -> ACIS (SAT) を使用してRevitからエクスポートすることができます。
- 次に、Revitはエクスポートする項目を尋ねます。
- リストから <in-session view/sheet set> オプションを選択すると、現在のビューの要素のみがエクスポートされます。
- 次に Next を選択して、RevitモデルをACISとしてエクスポートします。
STLエクスポート
街並みや建物マスのような複雑なRevitモデルの場合、STLエクスポートが便利です。 STLエクスポートオプションはRevitで直接実行できます。
STLエクスポートを使用して、Revitモデルをカスタマイズし、STLファイルにエクスポートします:
- 3Dビューを開きます。

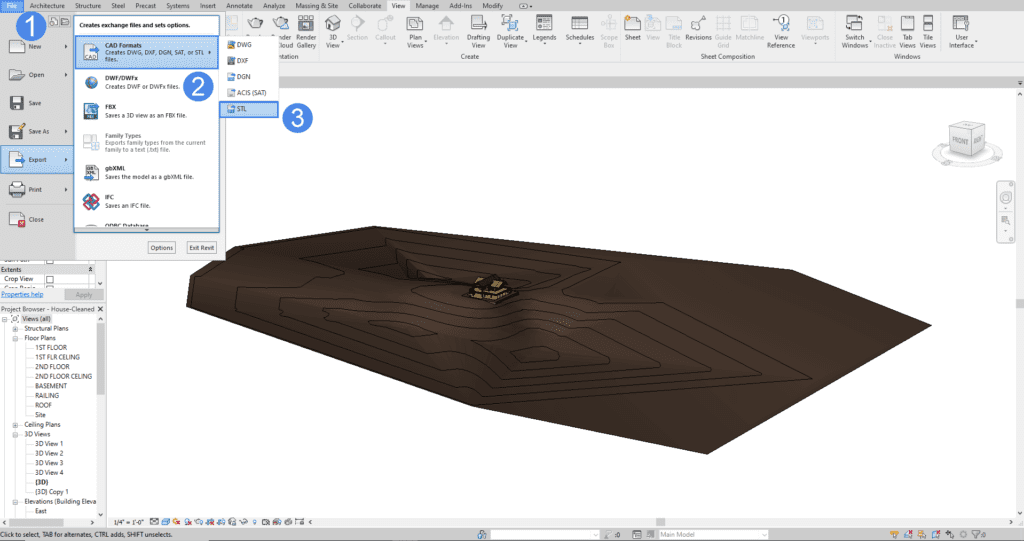

- File -> Export -> CAD formats -> STL をクリックします。
| 注意 |
| エクスポートされたジオメトリは現在のビューに基づき、そのビューの可視性とグラフィックスの設定が反映されます。 |
- STL Export ダイアログで、STL ファイルオプションを指定し、保存をクリックします:

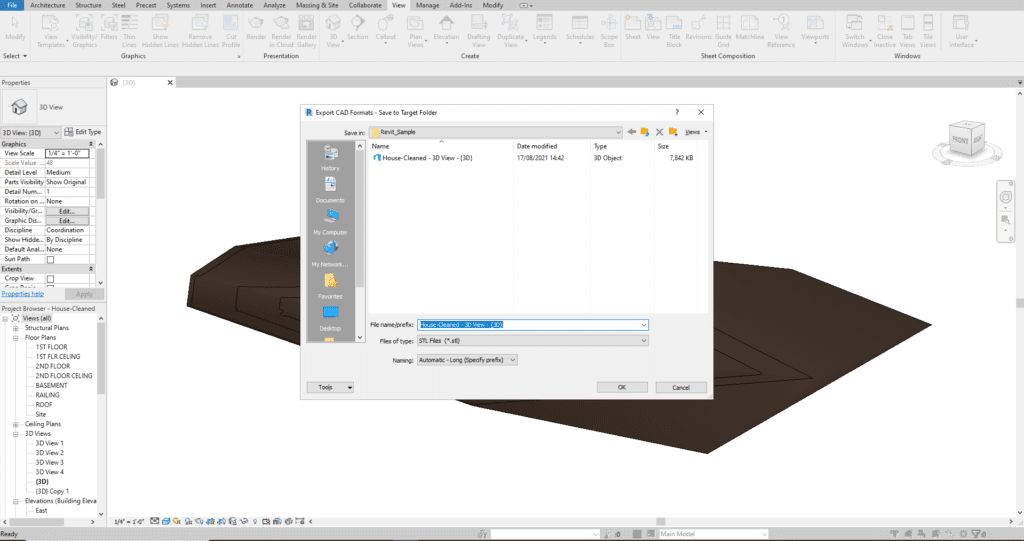

次に、保存するファイルの場所を決めるプロンプトが表示されます。完了したら、OK を選択して次に進みます:
| 注 |
| 内部流れ、構造、非圧縮性解析タイプ用のRevitからのSTLは、水密(隙間なし)でモデリングする必要があります。 LBM/PWC解析を除き、ACIS CADフォーマットを使用することをお勧めします。 |
