Fusion 360からジオメトリをインポートする方法

このナレッジベースでは、以下の2つの質問にお答えします:

1. Fusion 360からSimScaleに形状をインポートする方法は？
2. SimScaleにはプロセスを簡素化するアドインがありますか？

解決方法

FusionからSimScaleに形状をインポートするには、2つの方法があります。この記事では、その2つの方法について説明します。

最初の方法Fusion 360用SimScaleアドイン

SimScaleにはFusion用のアドインがあり、 Windows および Mac OS 用のオートデスクのアプリストアから無料でダウンロードできます。

アドインをダウンロードしてインストールすると、Fusionから直接SimScale Workbenchにモデルを簡単に取り込むことができます。

シミュレーションを実行するジオメトリの準備ができたら、以下の手順に従ってSimScaleにインポートしてください:

• Fusionの TOOLS タブを開きます。ここでアドインが一覧表示されます。SimScaleアイコンをクリックし、起動します。

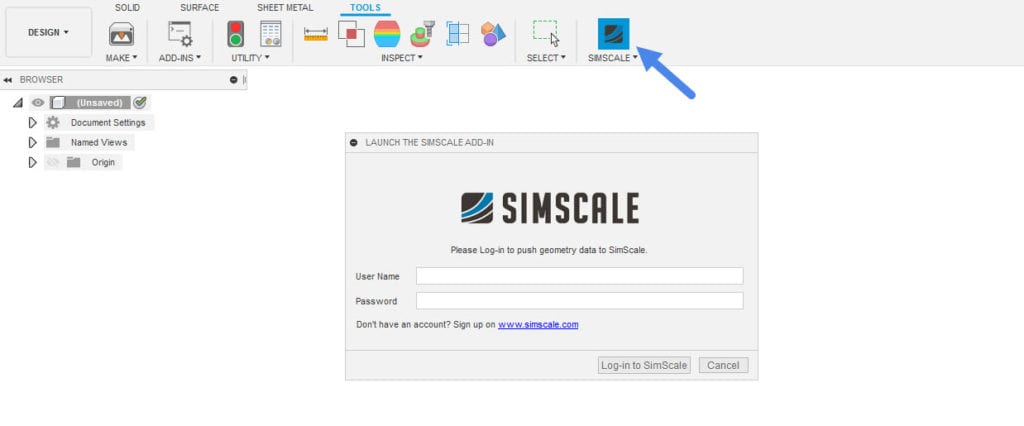

図1: SimScaleアドインがあるFusion 360のツールタブ

• アドインを起動したら、SimScale認証情報を入力します。現在SimScaleアカウントをお持ちでない場合は、 このページ からサインアップしてください。

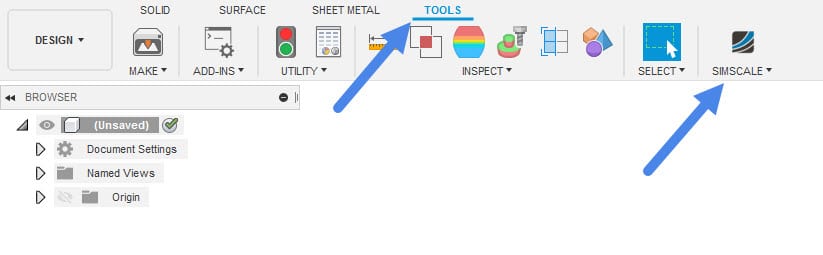

図2: Fusion 360でSimScaleにログイン

• ドロップダウンメニューに、ダッシュボードにあるすべての既存プロジェクトのリストが表示されます。ジオメトリをインポートするプロジェクトを1つ選択します。

図3: ジオメトリをインポートするプロジェクトの選択

Upload to Project を クリックすると、ジオメトリが目的のWorkbenchで直接使用できるようになります！

重要: Googleを使用してSimScaleに接続するユーザーへ

Googleを使用してSimScaleアカウントを作成したユーザーは、アカウントのパスワードを自動的に受け取ることができないため、Fusion 360アドインを使用することができません。Googleを使用してサインアップした場合、以下の手順でSimScaleのパスワードを取得できます:

1. ログインページで  Forgot Password? ボタンをクリックします:

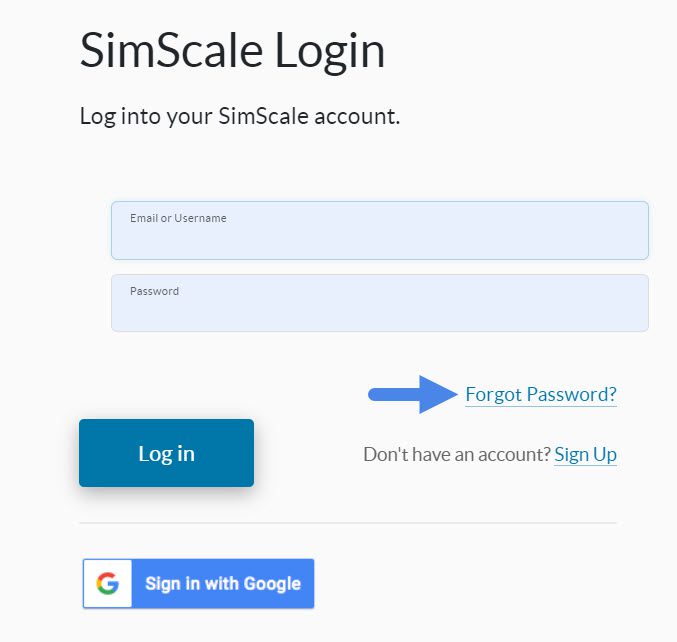

図4: Googleで登録したSimScaleアカウントのパスワード作成

アカウントのパスワードを設定する手順が記載されたメールが届きます。

2. パスワードを入力すると、Fusionアドインを使用できるようになります。

Google SSOまたは新しく作成したパスワードを使用してSimScaleにログインできます。

第二の方法エクスポートとインポート

2つ目の方法は、Fusionからジオメトリをエクスポートし、SimScaleにインポートする方法です。

Fusionでジオメトリの準備ができたら、 ファイルを クリックし、 エクスポートを 選択します:

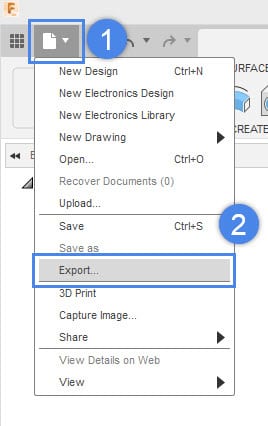

図5: Fusionからジオメトリをエクスポートする手順

SimScaleがサポートする形式でジオメトリをエクスポートしてください。

その後、SimScale Workbenchに移動し、以下の手順に従ってください:

• 1: ジオメトリの 隣にある +ボタン をクリックします；
• 2: アップロードするファイルを選択するか、ボックスにドラッグします；
• 3: Import ボタンをクリックします。

図 6: SimScale Workbench に形状をインポートする手順

ワークベンチにジオメトリが表示されます。
