CADモデルのワークベンチへのアップロードが成功し、エラーメッセージや警告が表示されないにもかかわらず、ユーザがモデルを見ることができないことがあります。このような動作の原因とそれぞれの解決策を以下に説明します:
CADモデルをきちんと表示させるために

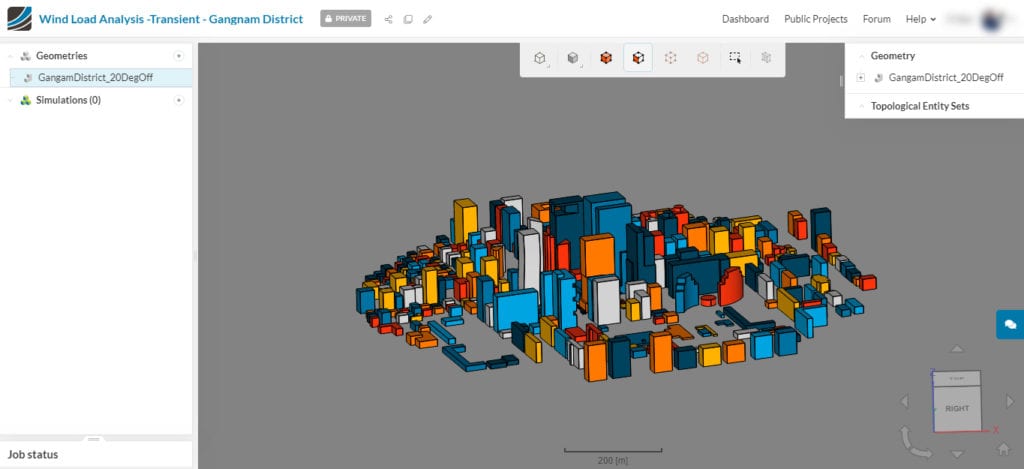

新しいモデルをアップロードすると、プラットフォームはモデルをワークベンチにフィットさせるためにズームします。これは、シミュレーションのセットアップ中にユーザがモデルをはっきりと見ることができるようにするためです。
CADアップロード後、ワークベンチ上にモデルが表示されない場合は、エラーや警告メッセージが表示されていないか確認してください。
| 注意 |
| CADの準備とアップロード 、およびエラーの主な原因となる CADの欠陥について 、参照し、学ぶことを強くお勧めします。CAD欠陥の例としては、交差、シェルやシートボディの存在、モデルの防水性などが挙げられます。 |

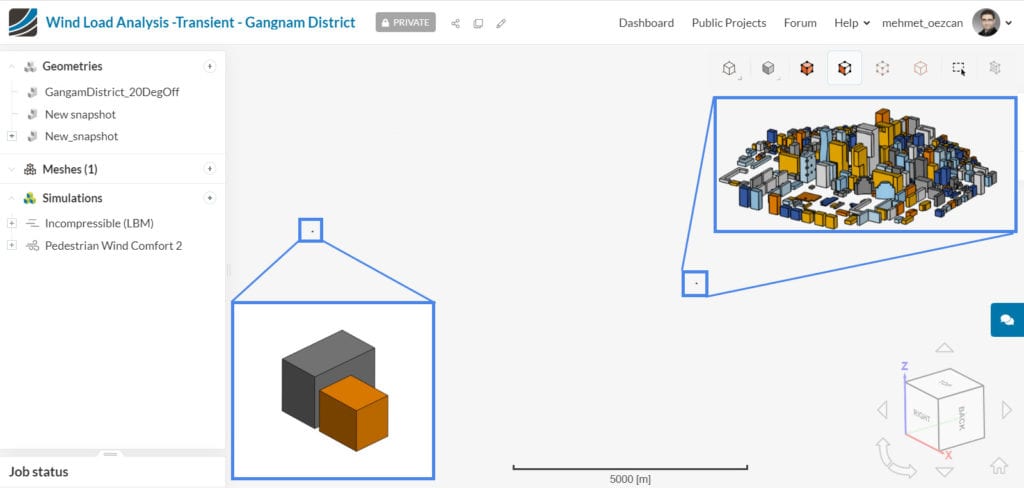

CADアップロードは成功しても、ワークベンチ画面上でモデルが表示されない場合、表示のズームの問題である可能性が高いです。モデルに複数のパーツがあり、少なくとも1つのパーツが他のパーツから離れている場合、自動ズームフィット機能はすべてのパーツをキャプチャできるようにズームアウトします。その結果、ワークベンチ上ではパーツが非常に小さく見えてしまいます。
このような場合は、CADモデルに不要な部品がないことを確認してください。このような離れたパーツをクリーニングすると、ワークベンチの画面上でモデルを確認できるようになります。

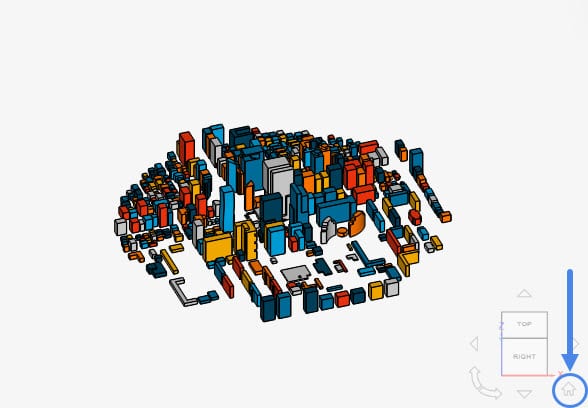

また、 ナビゲーションキューブの隣にあるホームアイコンを使えば、いつでもZoom to fit (画面サイズに対応したサイズに調整)のビューに戻ることができます。
