「All velocity」、「All velocity [node]」、「Pressure_e」、「Pressure_n」は何の略でしょうか？この記事では、SimScaleポストプロセッサー内のスカラー名の形式と意味に関する疑問にお答えします。
解決方法スカラー名

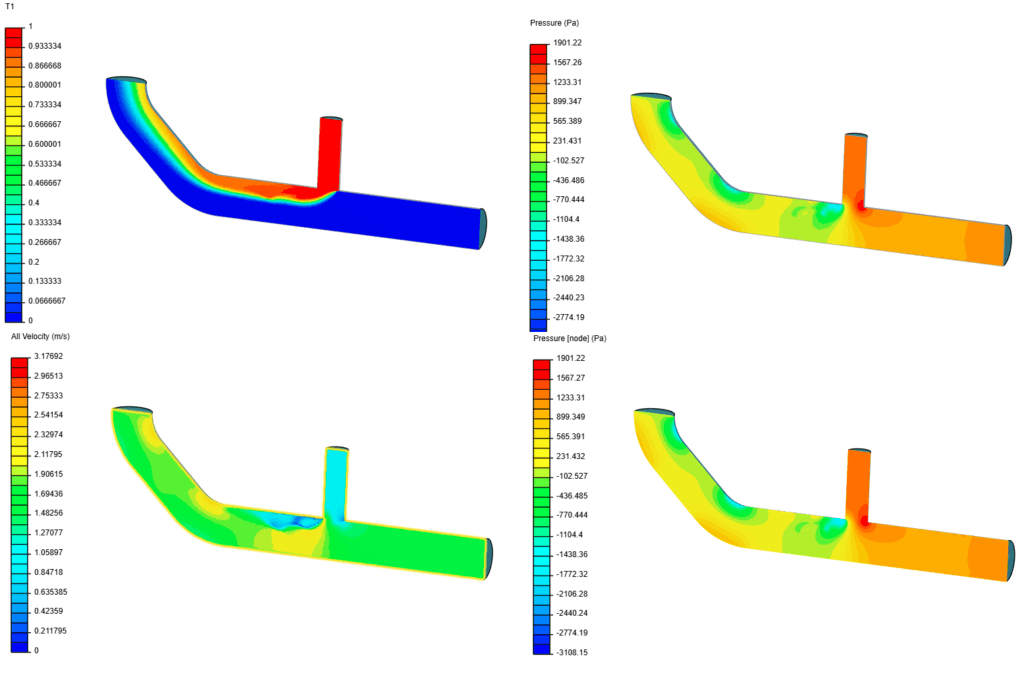

次の表は、ポストプロセッサーで使用されるスカラー名を示しています。これは簡単なリストです。また、scalar_name + [node] と axis_name + velocity + [node] の組み合わせもあります。
| スカラー名 | 説明 |
| T1 | パッシブスカラー値 |
| X Velocity (m/s) | X軸の速度成分 |
| All velocity (m/s) | x,y,zの速度ベクトルの大きさ (セル値) |
| All velocity[node] (m/s) | x,y,zの速度ベクトルの大きさ (ノード値) |
Incompressible LBM (非圧縮性LBM)と Pedestrian wind comfort (歩行者風快適性)解析タイプでは、同様の命名規則が使用されます。
| スカラー名 | 説明 |
| Pressure_e (Pa) | 圧力(セル値) |
| Pressure_n (Pa) | 圧力(ノード値) |
セル値とノード値
セル 値とノード 値は何を表すのでしょうか？以下の例で確認してみましょう:

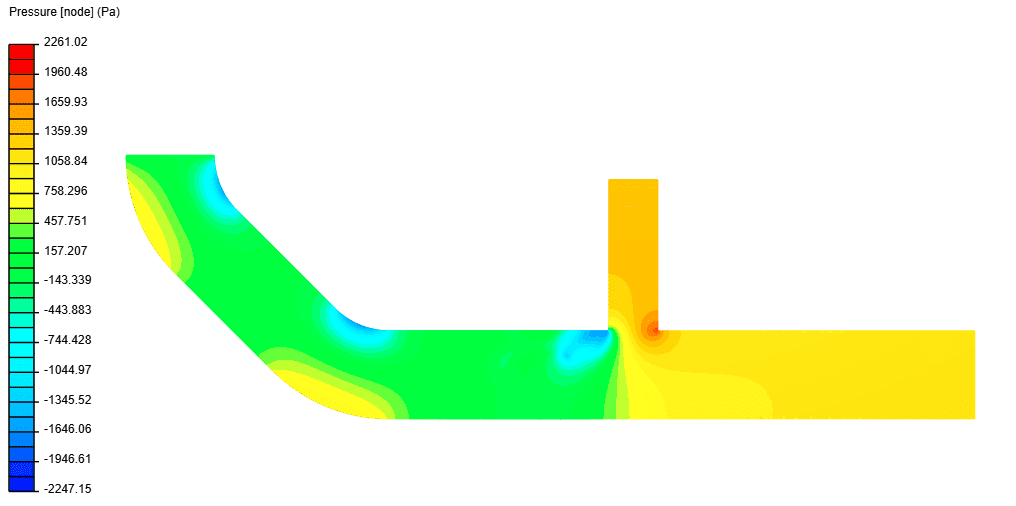

どちらの画像も、パイプモデルの中間断面の圧力分布を示しています。最初の画像はピクセル化されたように見えます。圧力(Pa)スカラーがセルの値を示しているからです。これは粗いメッシュであるため、急激な圧力遷移が見られます。細かいメッシュであれば、圧力遷移はより滑らかになるはずです。

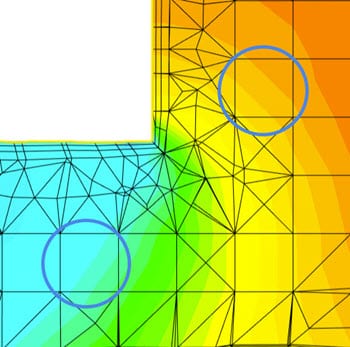

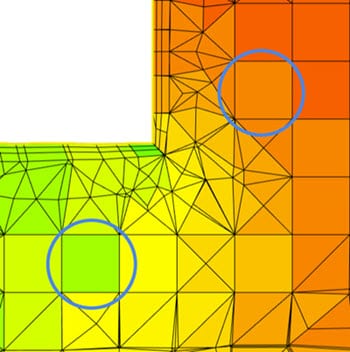

パイプの接合部にズームインすると、圧力コンターがノード値でより滑らかになっているのがわかります。これは勾配がノード間で補間されているためです(ノードとは単にセルの角のことです)。セル値の表現では、等高線はセルの個々の値に対して生成されます。

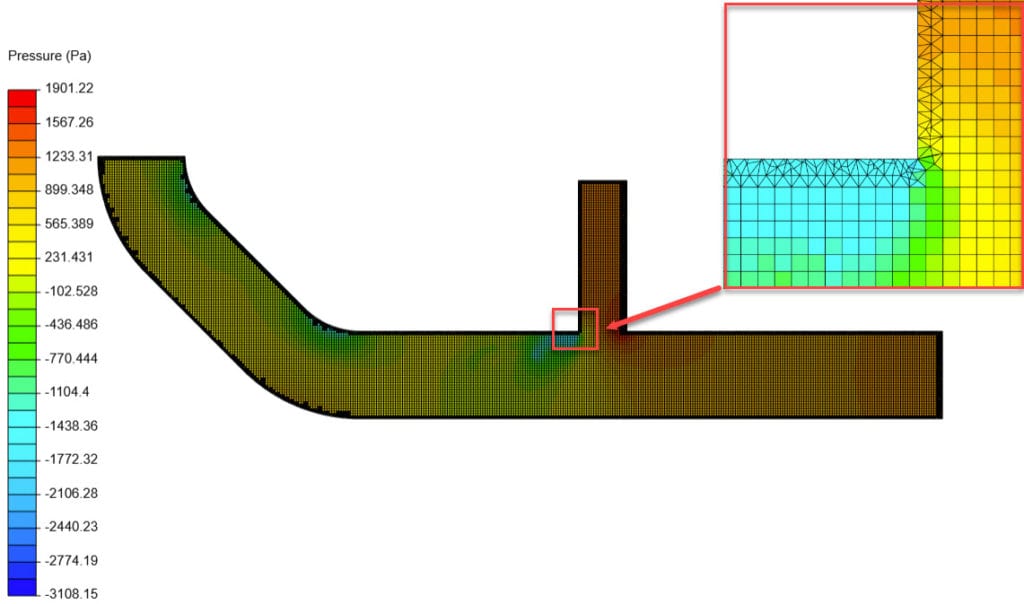

流れの効果をより正確に捉えるためには、セルサイズが結果に影響を与えなくなるまで要素サイズを小さくすることをお勧めします。メッシングとメッシュの可視化については、以下の記事が参考になります:
- 記事-1: メッシュクリップを使用して内部メッシュを可視化する方法は？
- 記事-2: メッシュ生成中にリファインメントの寸法を定義するには？
- 記事-3: メッシュ作成-シミュレーション-ポスト処理中にY-を制御-エクスポート-解析するには

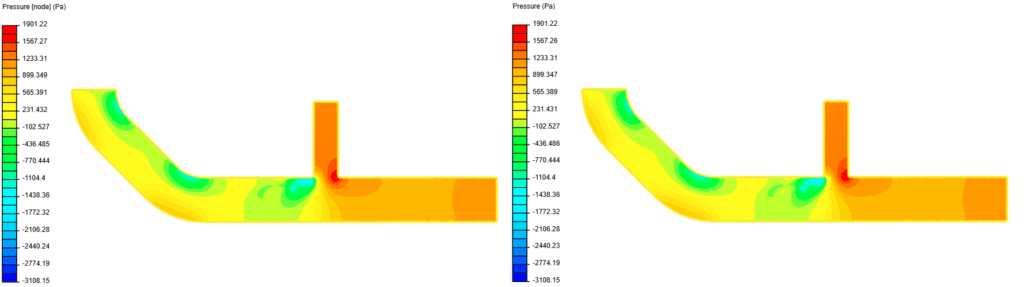

メッシュ品質を判断するためのノードとセルの値の比較
理想的には、セル値とノード値の結果が等しくなるまで要素サイズを小さくします。
