ワークフロー

メッシュが正常に生成されると、デフォルトではSimScaleビューアは外部表面のメッシュを表示します。内部メッシュのサイズと品質を視覚的に確認するには、Mesh clip機能を使用します。

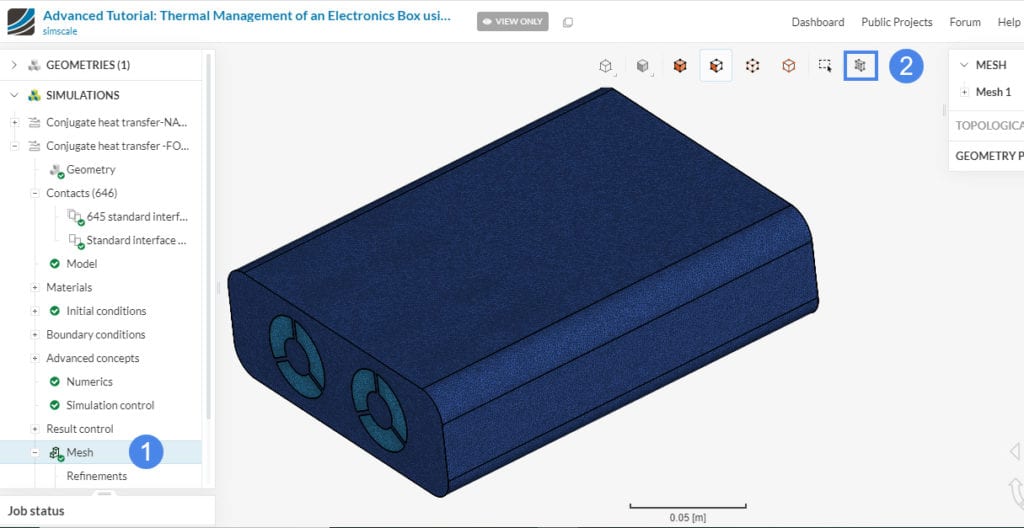

accessing mesh clip — 図1: SimScale Workbenchの**Mesh clip**機能へのアクセス。この機能により、メッシュを平面に沿って切断し、内部から見ることができます。

Mesh clipを可視化するには、シミュレーションツリーの Mesh から、作成済みのメッシュを選択します。メッシュを選択した後、上図のように Mesh clipボタンをクリックします。Mesh clip の設定がポップアップ表示されます。

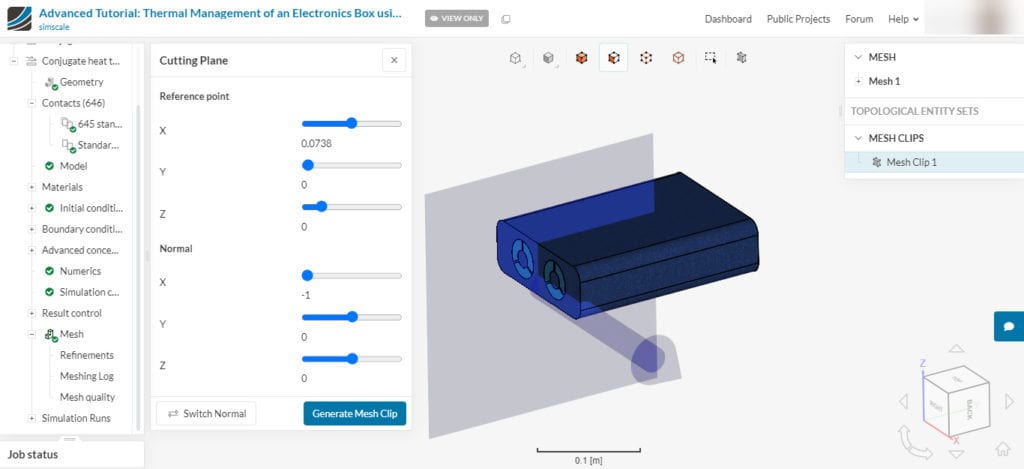

mesh clip settings panel — 図2: **Reference point** (基準点)と**Normal** (法線)の設定による切断面の作成

ここで切断面の法線方向を設定し、それに応じてクリップされます。 Reference point (基準点)とNormal (法線)に対して スライダーを使用すると、平面を適切に配置できます。設定を正確にコントロールするには、カーソルをスライダーの上に置いたまま、キーボードの左右の矢印を使います。

切断平面の位置が決まったら、Generate Mesh Clip ボタンをクリックします。

注意

Mesh clipは、生成するメッシュのサイズによって数秒から数分かかります。クリップが生成されるまでは、プロジェクト内で作業することができます。

Cutting Plane パネルの右下に表示されるローディングマーク( )は、メッシュクリップの生成がまだ進行中であることを示します。

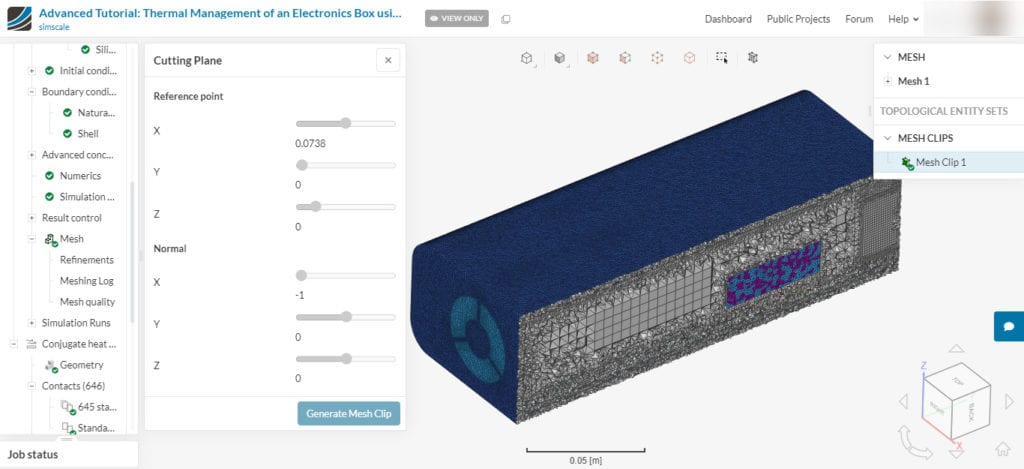

mesh clip generated shows internal mesh elements — 図3: 生成された**Mesh clip**には内部のメッシュセルが表示されます。生成された**Mesh clip**は右上の **MESH** ツリーの **MESH CLIPS**の下に **Mesh Clip 1***として*表示されます。

生成されたMesh clipを使用して、セルのサイズや分布を分析し、定量的な判断を下すことができます。異なる方向や位置で複数のクリップを生成することもできます。成功したMesh clipはすべて、 MESH ツリー(右上)の MESH CLIPSの下に一覧表示されます。

定性的なメッシュ評価は、メッシュ品質パラメータを使用して行うこともできます。メッシュ作成ログを使用してメッシュ品質をチェックする方法については、こちらをご覧ください。
