CFDシミュレーションで非現実的な値が表示される理由はいくつか考えられます:
- 非現実的な初期値
- 不正確な境界条件
- メッシュの不良要素
シミュレーションの設定に自信がある場合は、Mesh qualiltyを確認してください。
メッシュを目視で確認した際、欠落した領域はありませんか？
- もしあれば、要素サイズが領域の特定の部分の厚さより大きいことが原因である可能性が高いです。

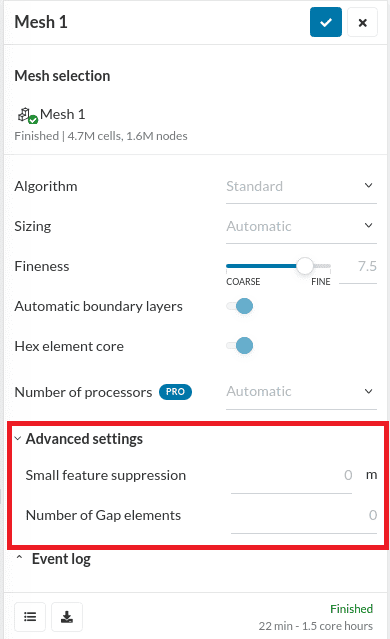

小さなフィーチャーがあり、それを無視したい場合、該当するサイズをsmall feature suppressionに割り当てることができます。
次に、ギャップに十分な要素があるかどうかを確認します。
- そうでない場合、Standardメッシャー設定の gap refinement 機能を使ってみてください。
メッシュに問題がないようであれば、 Meshing Log 確認してください。
- シミュレーションに発散の問題がある場合は、 発散のベストプラクティスについての記事をご覧ください。
