ポストプロセッサーでカスタムカメラ位置を追加するには？

プロジェクトのシミュレーションでは、時々、異なる実行結果の比較が必要になります。きちんとしたレポートを提供するためには、同じアングルを再現し、左右のスクリーンショットを追加する必要があるかもしれません。もちろん、これを手作業で行うのは面倒なことです。そのため、スクリーンショットにカスタムカメラ位置を追加することで、時間を節約し、品質を向上させ、最終的にポスト処理エクスペリエンスを向上させることができます。

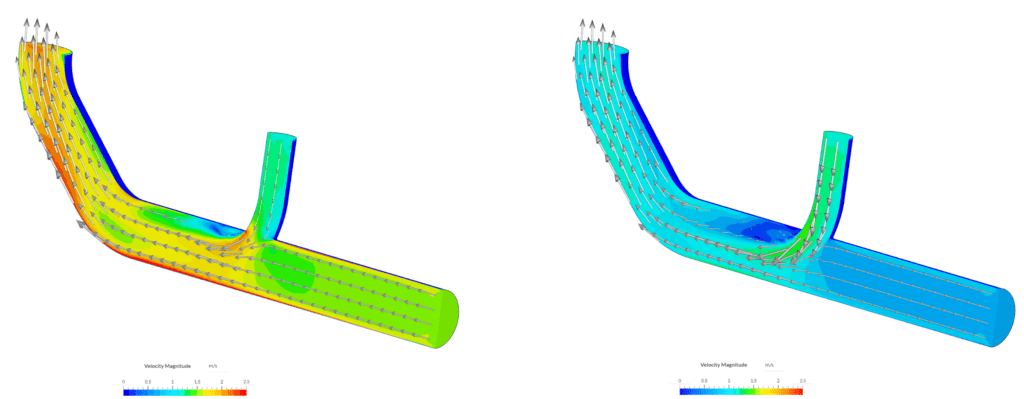

図1: 保存されたビューで配置された後、2つの異なる実行結果のスクリーンショットが左右に合成されています。

この機能は、 ポスト処理インターフェース に入った後、オリエンテーションキューブの左上に表示されます:

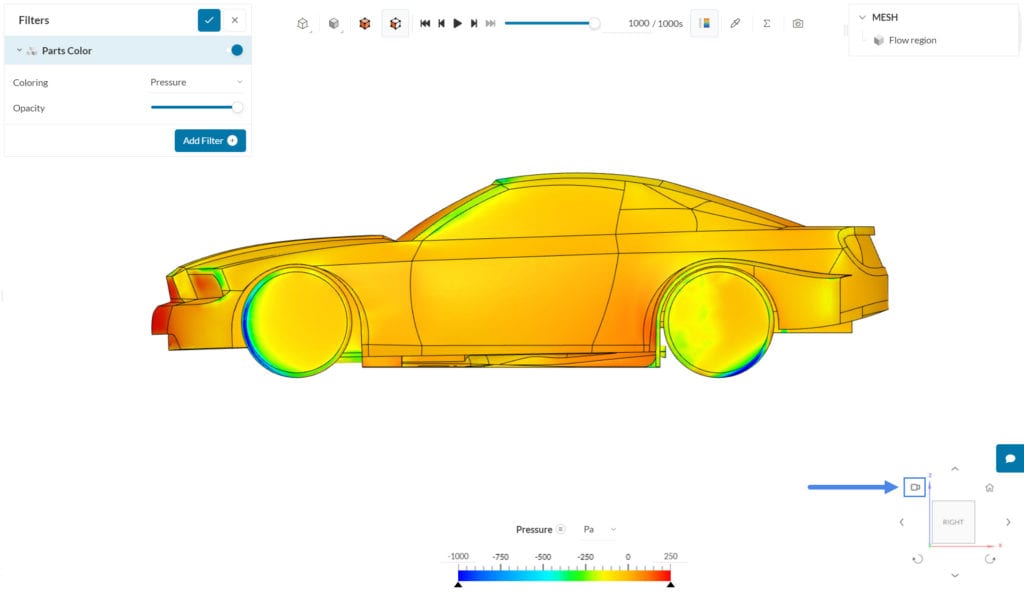

図2: ポスト処理インターフェースを使用して、オリエンテーションキューブの横にあるカスタムカメラポジションメニューに簡単にアクセスできます。

以下のセクションでは、カスタムカメラ設定の作成、名前の変更、削除などの使用方法について説明します。

1.新しいビューの追加

新しいカメラポジションを追加する前に、カーソルまたはオリエンテーションキューブの矢印を使用して、モデルを手動で配置します。

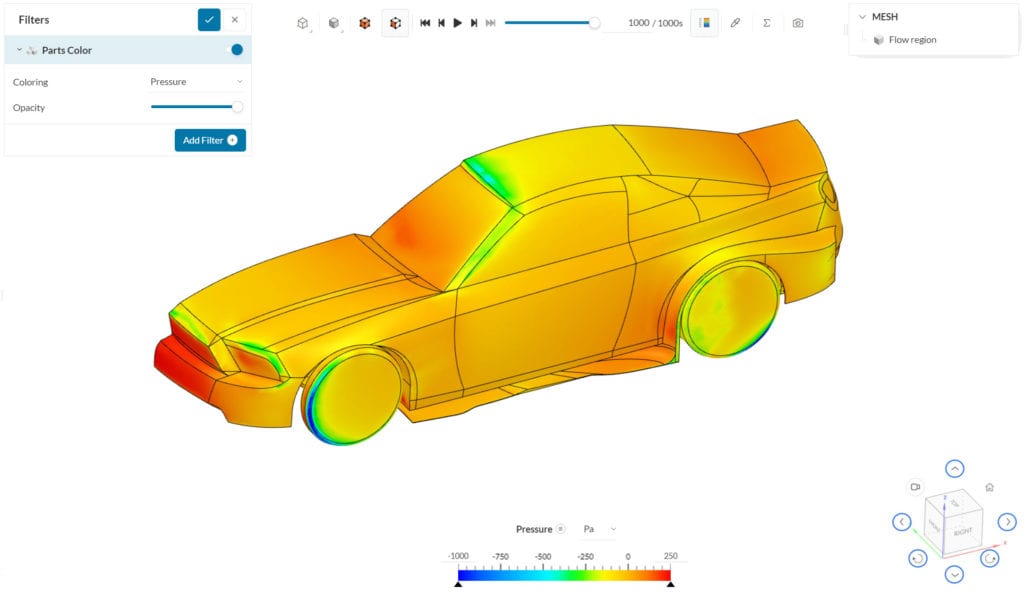

図3: 手動でモデルを保存したい位置に合わせます。

配置が完了したら、フィーチャーのアイコンをクリックし、 Save current view (現在のビューを保存)オプションを選択します:

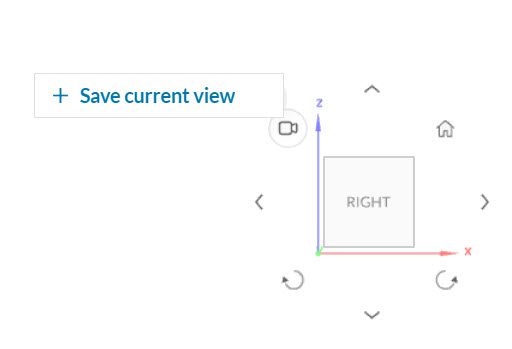

図4: Save current view オプションを選択して新しいビューを保存

新しいビューは、いつでもアクセスできるリストに配置されます:

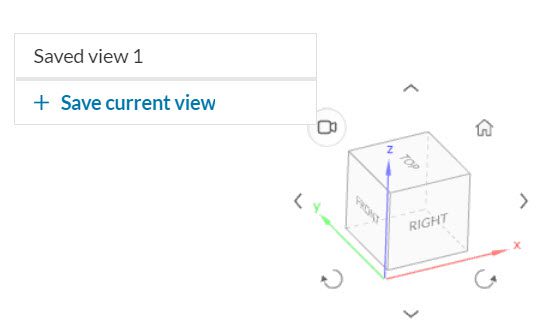

図 5 : すべてのカスタムカメラポジションは、Save current view オプションの上に表示されます。

注意

保存したビューは、作成したプロジェクト内でのみ使用できます。



2.保存したビューの名前の変更と削除

保存したビューの名前を変更して区別し、混乱を避けることができます:

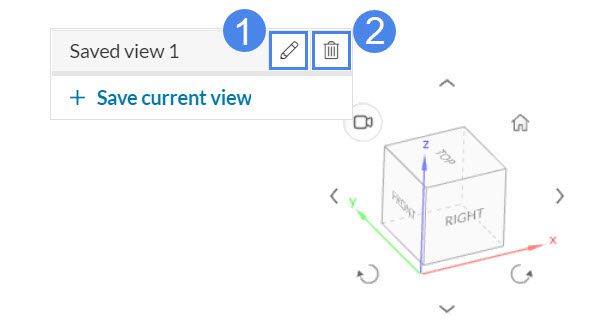

図 6: 名前の変更や削除による保存ビューの管理

1. 現在の保存ビューの名前を変更するには、編集アイコンをクリックします。
2. 現在の保存ビューを削除するには、削除アイコンをクリックします。

3.保存したビューの使用

新しいビューを保存し、同様に名前を変更した後、同じプロジェクトから異なる実行を開き、事前に定義された設定に従ってモデルが配置されたスクリーンショットを撮ることができます。

注意

カメラポジションの作成と削除はプロジェクトエディタでのみ可能です。



同じ機能のアイコンをクリックし、保存されたビューから1つを選択するだけです:

アニメーション1: モデルの位置はすぐに変更され、スクリーンショットを撮影して後で別の実行と比較することができます。

結果の比較に関するヒント

同じシミュレーションの異なる実行間の色分布を効果的に比較したい場合、同じパラメータを可視化し、同じ範囲を凡例バーに表示していることを確認してください。
