モデルのボリュームや面における結果を評価するにはどうすればよいですか？

時々、特定のモデルの体積や表面積を知ることが不可欠になります。これは、SimScaleのオンラインポストプロセッサー内の Statistics (統計)フィルターで可能です。

シミュレーション終了後、2つの方法でポストプロセッサーにアクセスできます:

図1: Statistics (統計)フィルターはポストプロセッサー環境の一部で、2つの方法でアクセスできます。

• Solution fields または Post-process results へ、
• Post-process results に進みます。

ドメインを入力した後、一番上のリボンにある Statistics フィルターをクリックすることで開始できます:

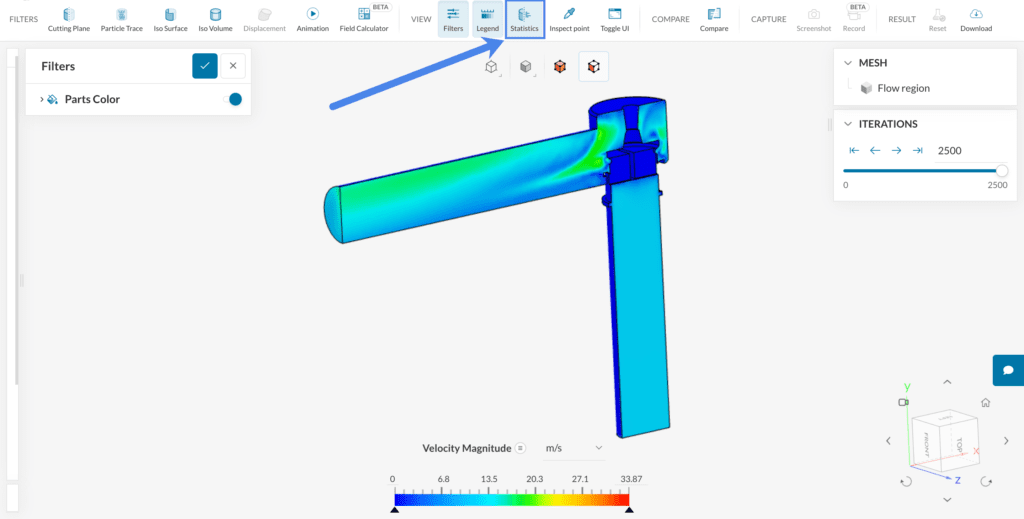

図2: 必要な面またはボリュームを選択する前にStatistics (統計)を有効にします。すべてのフィルターはページ上部にあります。

次に、面の表面積を確認するには、 Face selection (面の選択)が有効になっていることを確認し(下図の青いハイライト)、希望の面をクリックします。面積に関する情報を含むパネルが表示されます:

図3: 面を選択すると、Surface area (表面積)が統計パネルに表示されます。

パーツの体積を評価したい場合は、代わりにVolume selection (ボリュームの選択)が有効になっていることを確認し(下図の青いハイライト)、選択したコンポーネントを選択します:

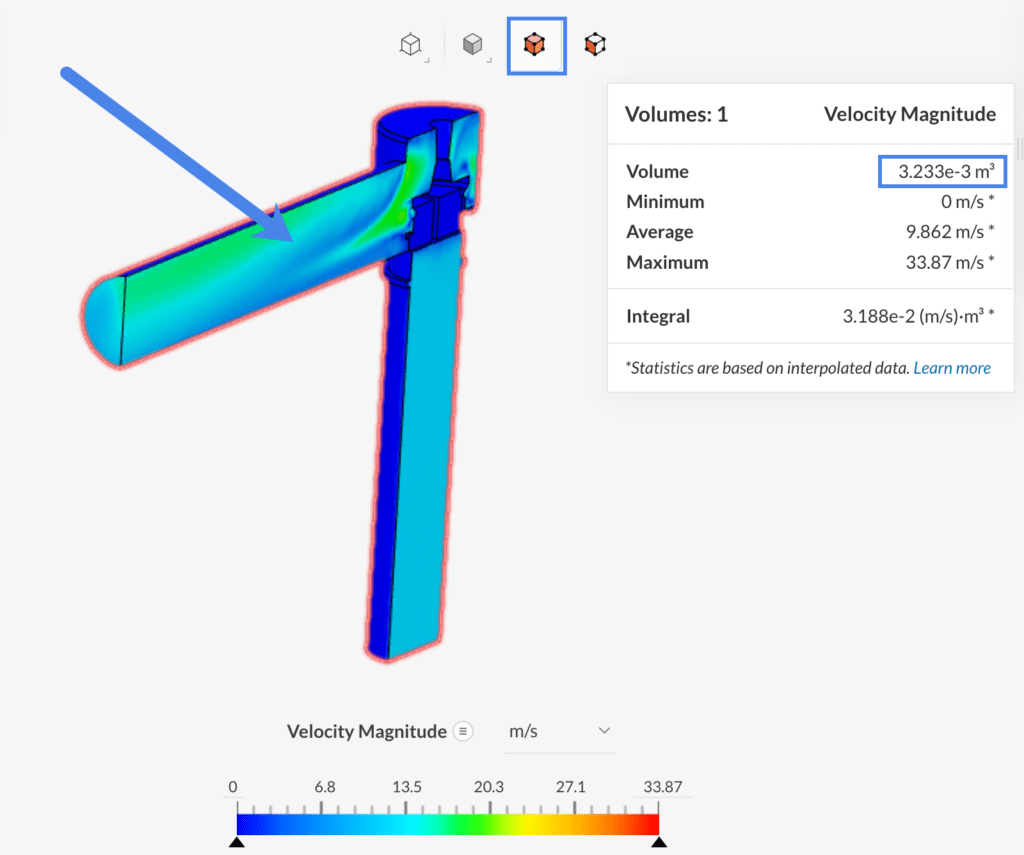

図4: Volume selection (ボリュームの選択)を有効にすると、それに応じて統計パネルが更新されます。

Cutting plane (切断面)が作成されると、パネルにその総表面積が表示されます:

図5: もしCutting plane (切断面)がモデルを多くの面に分割した場合、それぞれに対応するパネルが表示されますが、メインの統計パネルはそれらの合計のデータを表示します。

その他の重要なデータ

幾何学的データとは別に、流体力学に関連する統計データも選択されたボリュームまたは面に対して利用可能です。



しかし、各面を分離し、それに接続されたパネルをクリックすることで、その統計データを個別に見ることができます:

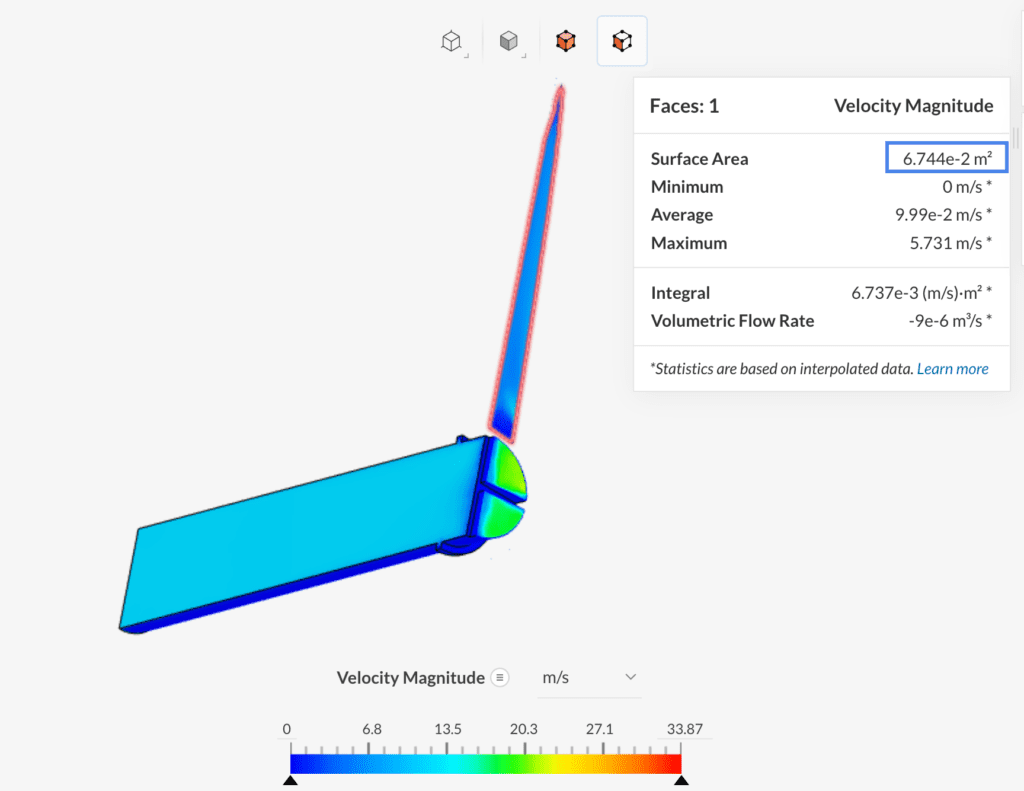

図6: 特定の面にリンクされたパネルをクリックすると、統計パネルがその面のデータのみに置き換えられます。

統計情報を含むポストプロセッサとそのフィルタに関する詳細は、こちらをご覧ください。
