(φ)フラックスとT1は何を表しますか？

この記事は、Passive scalar源を含むシミュレーションで発生する (φ)フラックス項 と T1項について詳しく紹介しています。

(φ)フラックス項とは？

フラックスは濃度を表す無次元パラメータです。このパラメータは流体特性に影響を与えないため、パーセント (%)、ppm (parts per million)、 ppb (parts per billion)などの濃度単位で定義することができます。

フラックスは 2 つの方法で定義できます:

• (φ) フラックス: 単位時間あたりの濃度\([1/s]\)
• (φ) フラックス: 単位体積あたりの濃度\([1/m^3s]\)

T1項とは何ですか？

SimScaleの旧ポストプロセッサーを使用している場合、 T1はソリューションフィールドのパラメータで、領域内のPassive scalar濃度を表します。 T1の単位は、 Advanced conceptsのPassive scalar源で定義されたフラックス、または Boundary conditions (境界条件)で定義されたPassive scalar値(下図)と同じです。

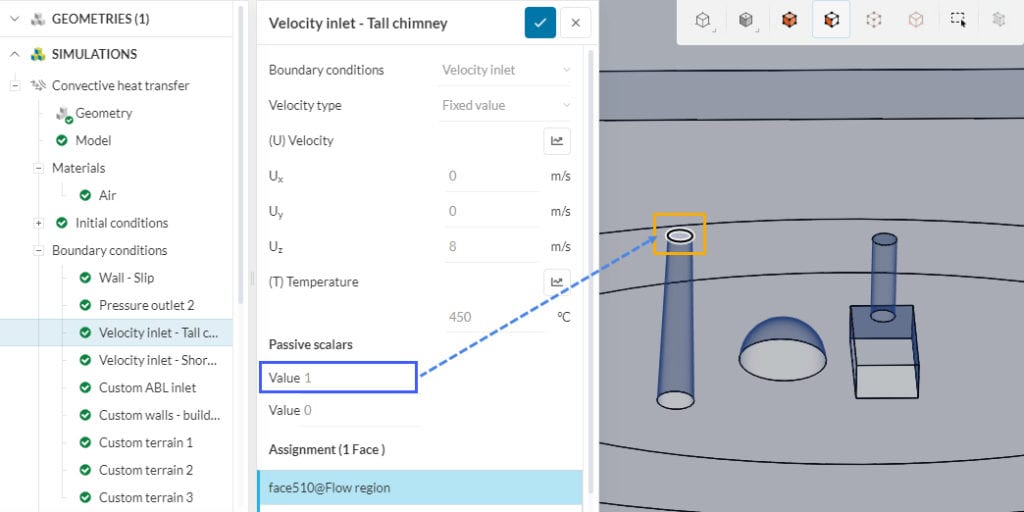

図1: Passive scalarソースは、境界条件を定義する際に面として定義することができます。ソースが複数の場合、各値は面ごとに個別に定義します(ここでは流入面の Value 1として表示)。

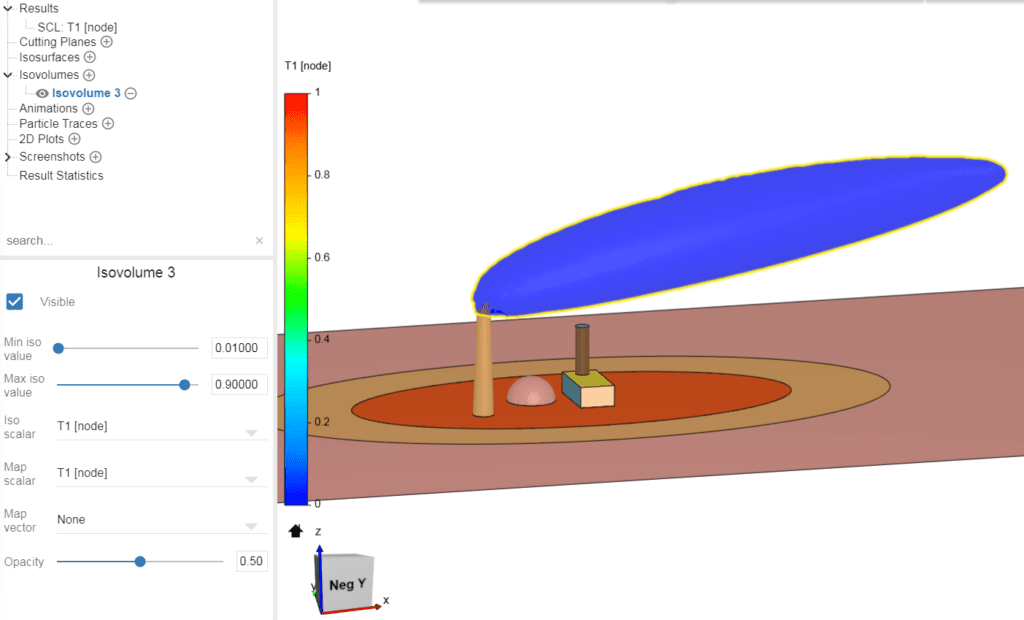

図2: 旧ポストプロセッサでは、 T1は、Advanced conceptsまたはBoudnary conditions (境界条件)を使用して定義した同じフラックスを表します。ポストプロセッサーでは、 Isovolumesフィルターを使用して濃度/流束を確認します。

上記の例は、SimScaleのチュートリアル: 煙突からの煙の伝搬から引用したものです。

Passive scalarソースの詳細とワークベンチ内での適用方法については、 こちらのドキュメントを参照してください。
