インプリントはどのような操作ですか？

Imprint (インプリント)は 、固体/固体、固体/流体の界面を認識するための CAD操作 です。これらの界面は、後に Conjugate Heat Transfer v2.0 (共役熱伝達 v2.0)や有限要素解析で接点として割り当てられます。これらの領域は部品間の熱や荷重の伝達を担うため、接点の定義は非常に重要です。

インプリントの操作

形状をインプリントする効果を説明する前に、まずSimScaleでこの操作を実行する方法を説明します。インプリント操作は CADモード環境内で実行できます:

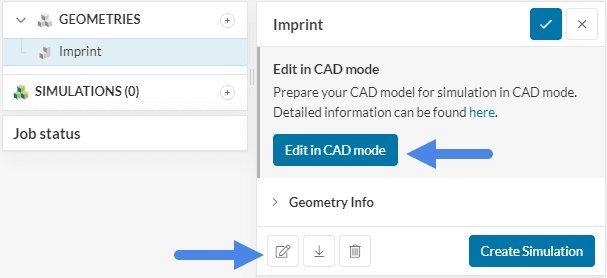

図1: SimScaleのCADモードには、インプリントを含むいくつかのCAD操作が含まれています。

1. Imprint (インプリント) 操作を選択します。
2. ビューアまたはジオメトリツリーからインプリントが必要なパーツを選択します。
3. Applyをクリックして操作を実行します。

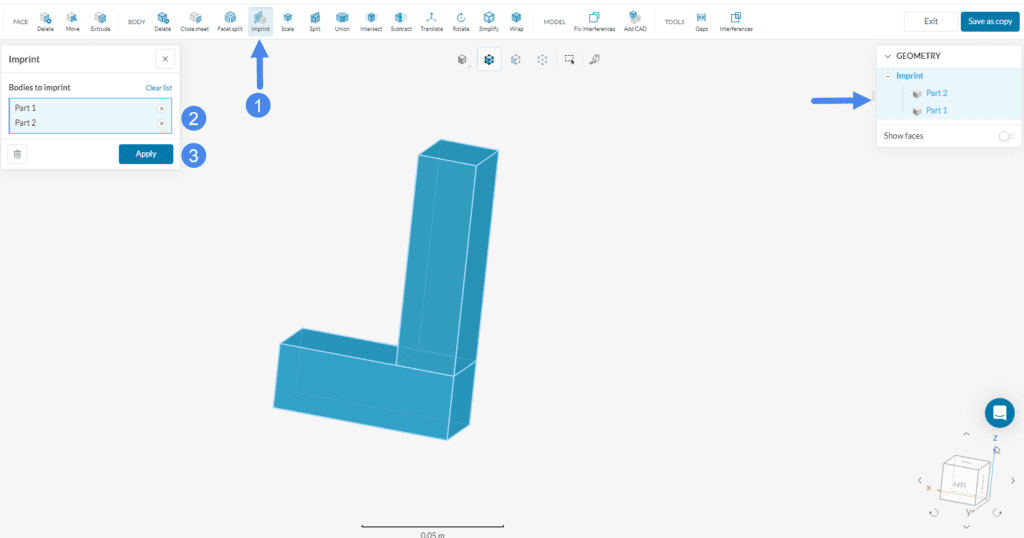

図2: 接続ボディ間の共通面がインプリント操作を受けます。

ご存知でしたか？

すべてのパーツをすばやく選択するには、ボックス選択ツールを使用します。選択メニューから選択するか、キーボードのBキーを押しながら選択します。 選択ツールに関するヒントとコツは こちら をご覧ください。



操作を実行した後、右上の Save as copyをクリックすると、更新されたCADモデルをWorkbenchにエクスポートすることができます。

モデルをインプリントする方法がわかったところで、実際にジオメトリがどのように変化するのかを見てみましょう。次の図は、接触する2つのソリッドパーツからなるアセンブリを表しています。

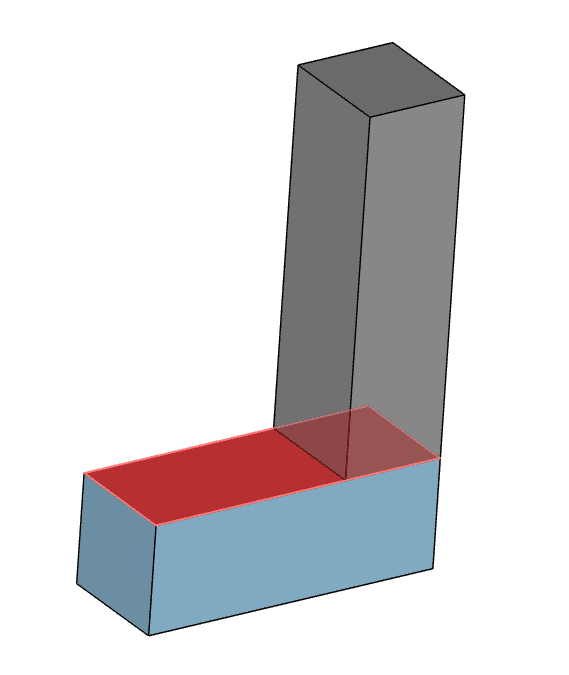

図3: インプリントがない場合、底面が青いパーツとの接触領域よりもはるかに広がっていることに注意してください。

インプリント操作を行わないと、ソリッドボディ間の界面が正しく認識されず、 Partial interface (部分界面)としてグループ化されないことがあります。例えば、2つの部品を包む囲いがある場合、このようなことが起こります。

図4では、ハイライトされた面(図3の赤い面)は、流体領域とソリッドボディの両方と接触しています。シミュレーションツリーでは 2 partial interfaces として認識されます。部分的な接触を防ぐには、面を2つの界面(1つは固体部、もう1つは空気領域)に分割する必要があります。

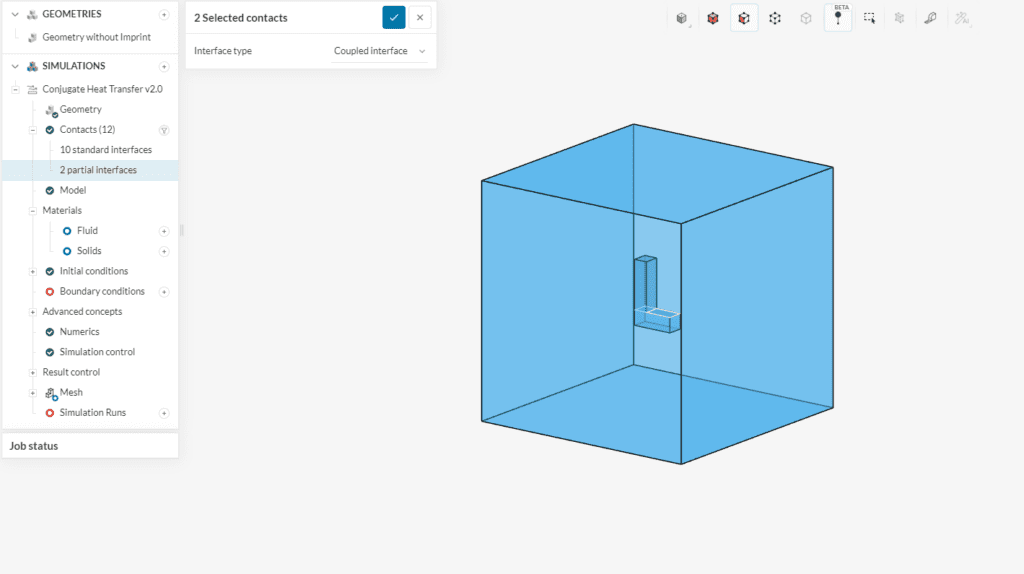

図4: 部分的な界面を避けるには、ジオメトリをインプリントすることで問題が解決します。

正確な接触検出ができるように面を分割します。図3のハイライトされた面を比較すると、インプリント操作によって2つに分割されていることがわかります:

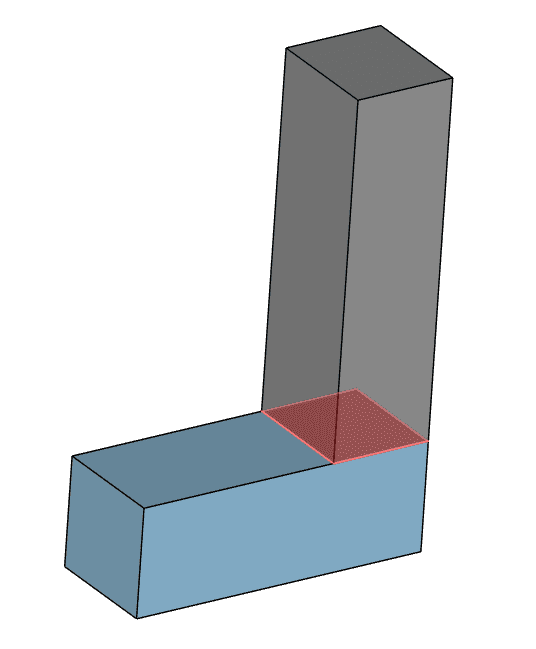

図5: インプリントにより面間の接触を効果的に検出

この場合、シミュレーションセットアップで有効な接触を得ることができます。
