この記事では、SimScaleのカスタムマテリアルに関する機能について説明します。さらに、カスタムマテリアルの設定方法についても説明します。

ここでは、カスタムマテリアルに関するよくある質問に簡単にお答えします:

「Materialに自分が使いたい材料がない場合、どうすればよいですか？」- 「独自の材料データをMy Materials で作成してください！」
「新しい材料を手動でライブラリに追加できますか？」- 「できます。」
「物性値をコンピュータからSimScaleにアップロードできますか？」- 「できません。物性値は手動で入力する必要があります。」

デフォルトのMaterialライブラリ

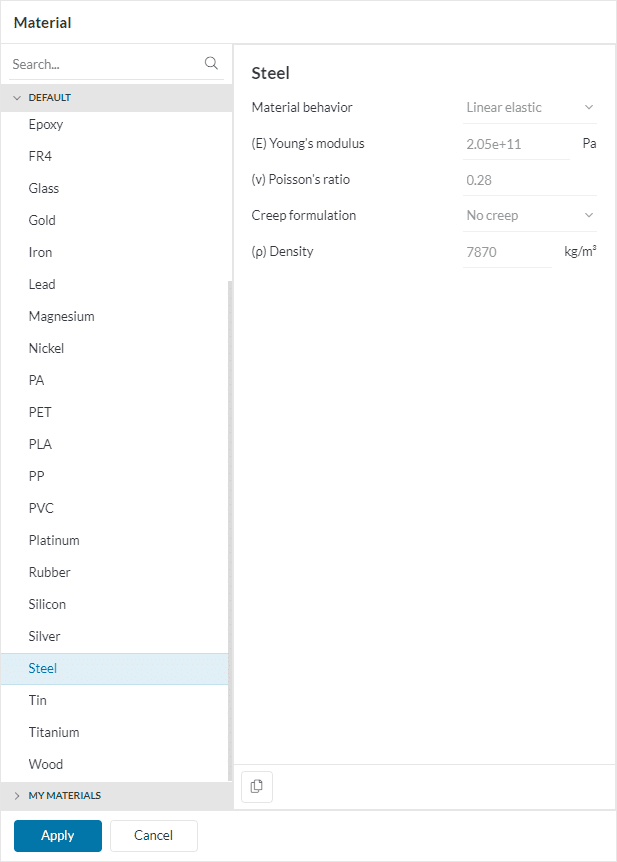

SimScaleには、Steel (鉄)、Aluminium (アルミニウム)、Air (空気)、Water (水)など、一般的に使用される材料がデフォルトで用意されています:

デフォルトのMaterialには固体と流体の両方が含まれ、選択した解析タイプ(構造、流体力学、伝熱など)に応じて特定の物性値が表示されます。SimScaleで可能な解析タイプについては、こちらをご覧下さい。

物性値のカスタマイズ

デフォルトライブラリにないシミュレーション用の材料モデルを定義するには、ライブラリから既存の材料を選択し、その物性値(および材料名)を以下のように変更します:

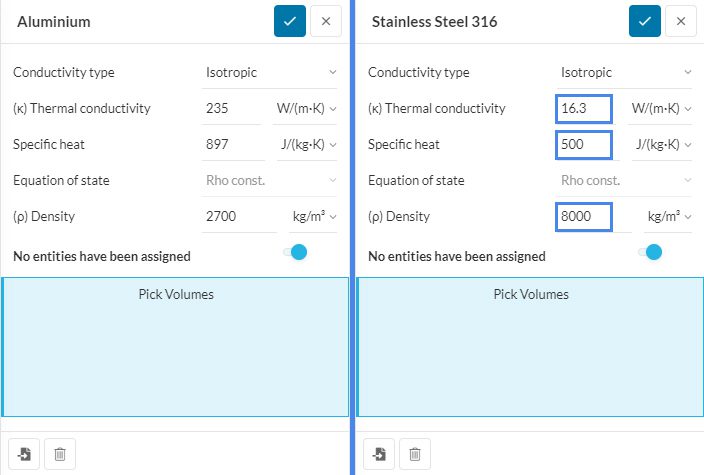

図2の例として、デフォルトのMaterialリストからAluminium (アルミニウム)を選び、そのプロパティをStainless Steel 316 variantに変更します。完了したら右上のチェックマークをクリックし、保存します。流体も同様です。

Conductivity (伝導率)のタイプ

SimScaleの導 電率タイプの 設定は、シミュレーションツリーの固体材料タブにあります。3つのオプションがあります:

Orthotropic (異方性)とCross-plane orthotropic (面における異方性)の設定方法はこちらをご覧ください。

カスタムしたMaterialを複数のシミュレーションで使用する場合、何度も物性値を入力するのではなく、My Materialsに保存して繰り返し使用することができます。My Materialsに保存された材料モデルは、すべてのシミュレーションプロジェクトで使用できます。

My Materialsに材料データを作成するには、以下の手順に従ってください:

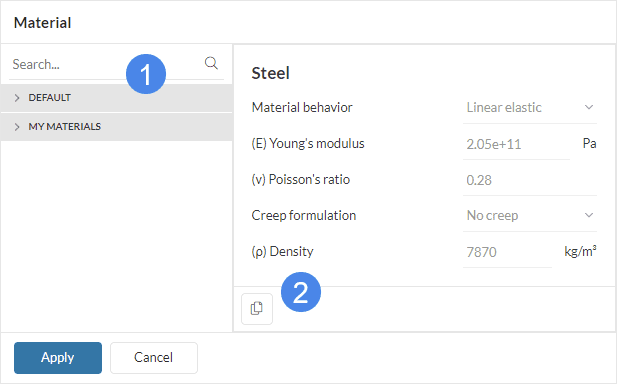

シミュレーションツリーのMaterialの横にある+ボタンをクリックしてライブラリを開き、1つの材料データを選択します。(データを上書きするため、作成したい材料データに近いか否かは問いません。)
一番下のコピーアイコンをクリックします。新しい材料データとして、 My Materialsに追加されます。

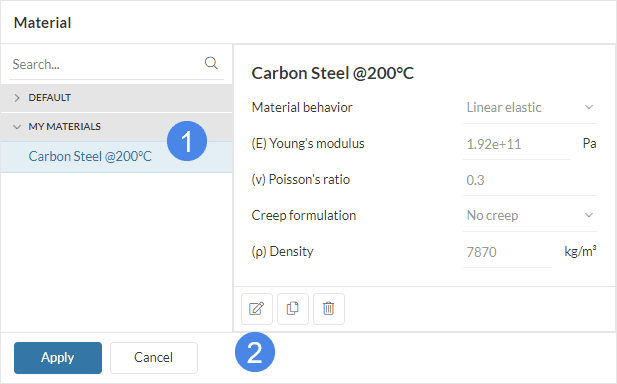

これで新しい材料データをカスタマイズすることができます:

材料の編集可能なすべての物性値が表示されます:

マテリアルの作成と設定が完了したら、デフォルトのマテリアルと同じように、マテリアルを選択してシミュレーションに含め、モデルに割り当てることができます。

注意

一般的に、物性値はメーカーから提供されるか、アプリケーションに応じた研究ジャーナルから参照されます。

信頼性の高いシミュレーションと正確な結果を得るためには、割り当てた材料特性の精度を常に確認してください。

SimScaleのMaterialに関する詳細はこちらをご覧ください。
