数値流体力学 (CFD)シミュレーションを行う場合、流入口と流出口の境界条件を適切に定義することがシミュレーションの成功に不可欠です。なぜ流入口と流出口を延長することが重要なのでしょうか？
ソリューション
シミュレーションを実行する前にジオメトリの流入口と流出口を延長することには、主にいくつかの利点があります。流路を延長することで、シミュレーション領域への流入および流出時に流れが完全に発達するようになります。流入口と流出口に沿って均一な流速分布を得ることで、数値収束が促進され、より正確な結果を得ることができます。
流体領域に急カーブが存在する場合では、流出口のBoundary conditions (境界条件)を下流側に十分に配置することが重要です。これを実施しない場合、シミュレーションが発散し、正しくない結果が出る可能性があります。流出口が障害物(流れの膨張や収縮を引き起こす幾何学的特徴)に近すぎる場合、流れは再循環を起こし、流出口を通ってスパイラル状に戻るため、発散につながる可能性があります。

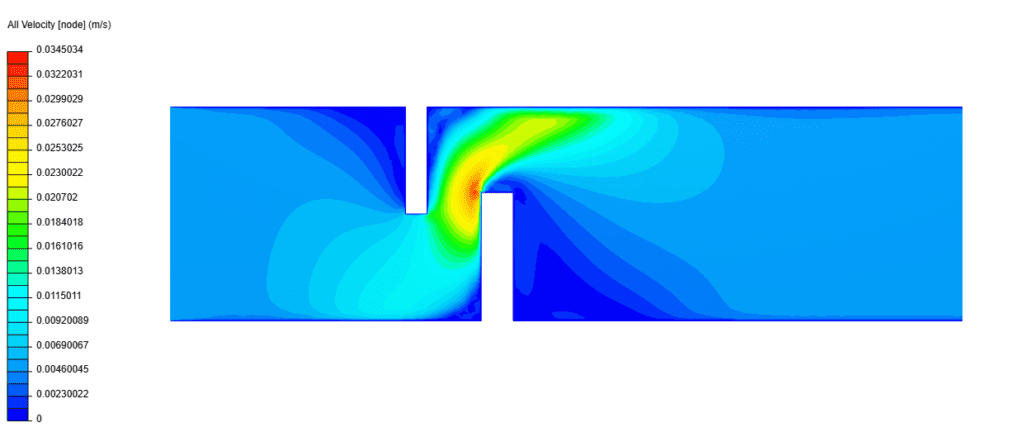

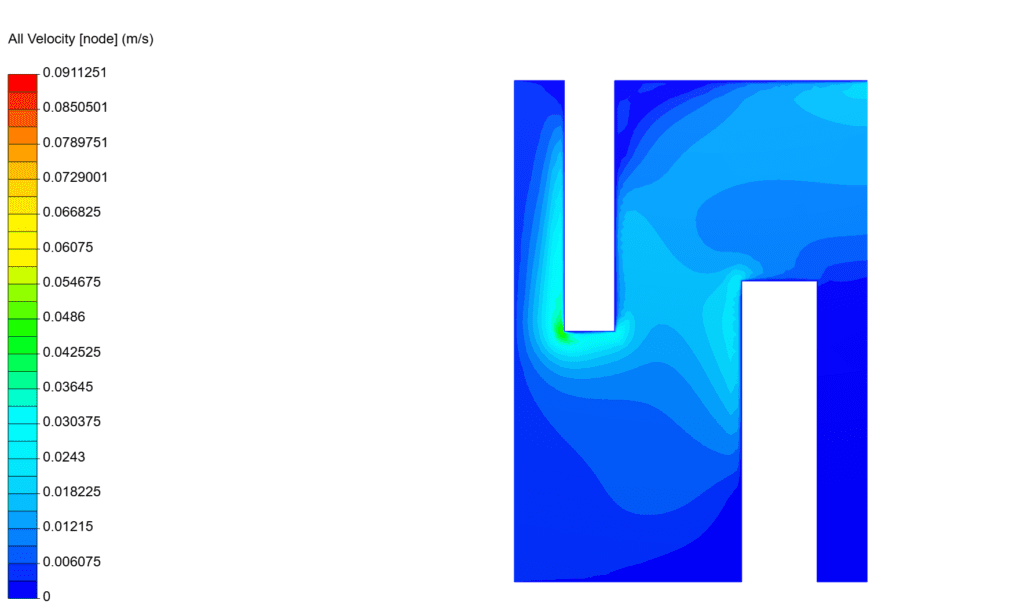

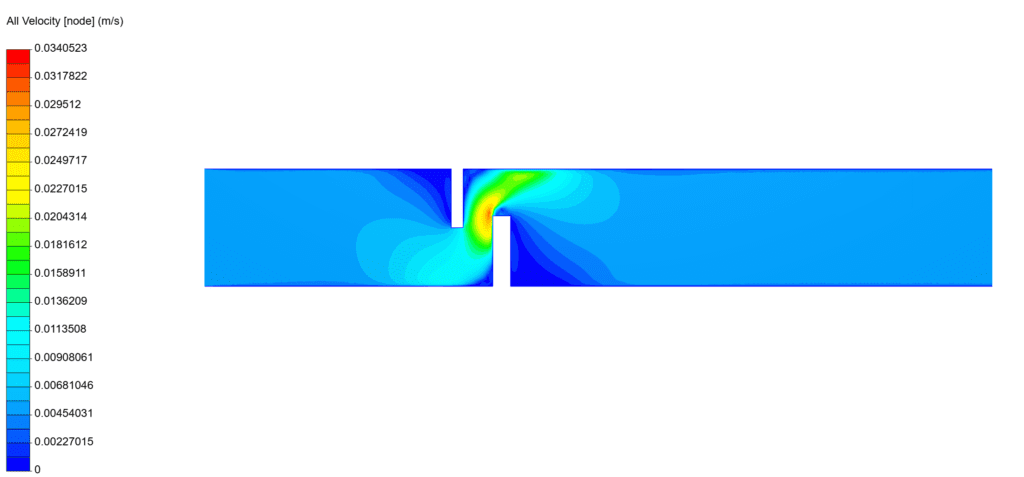

次の例では、流入口と流出口を延長することの利点を見ることができます。最初のジオメトリでは流速プロファイルが大きく異なりますが、そこからさらに面を延長してもほぼ同じになります。
一般的には、流入口の水力直径の5倍の長さと流出口の水力直径の10倍の流出長さを流れが乱れる部分から確保すれば十分です。それでも不自然な結果や収束の問題がある場合は、これらの面をさらに延長しても、シミュレーションの最終結果に悪影響を及ぼすことはありません。
