| エラー |
|
The clearance between the rotating zone and the rotating parts is too small. Please enlarge the rotating zone and ensure that `Merge CAD Surfaces` is activated in the mesh settings. Increasing the mesh resolution can also help to better resolve the small gaps at the expense of increased computational cost. 回転ゾーンと回転パーツ間のクリアランスが小さすぎます。回転ゾーンを拡大し、メッシュ設定で`CADサーフェスのマージ`が有効になっていることを確認してください。メッシュの解像度を上げることで、計算コストは上がりますが、小さな隙間をよりよく解決することができます。 |
何が起きたの？

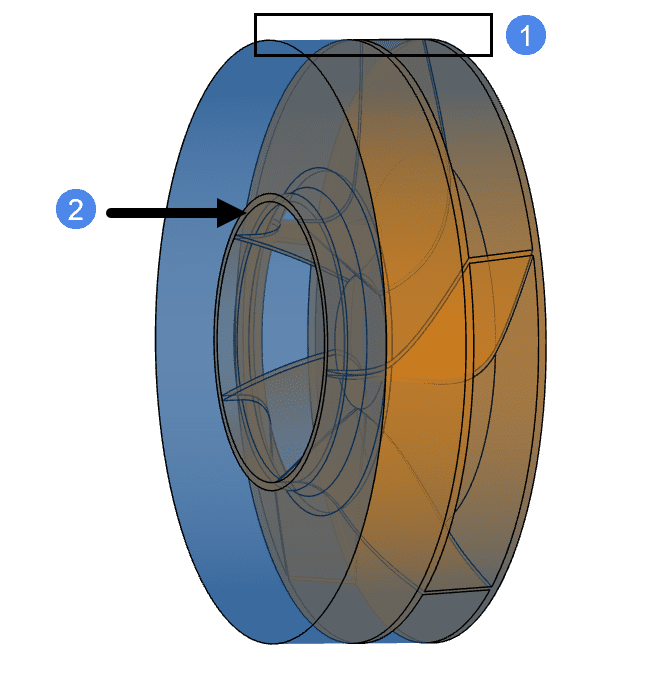

回転するオブジェクトをシミュレートするために、MRF(Moving Reference Frame)またはAMI(Arbitrary Mesh Interface)というAdvanced conceptsが使用されます。そのために回転領域が作成されます。この問題は、回転領域の面が回転オブジェクトの接線方向にあるためにシミュレーションが失敗することに関連しています。このような誤った設定の例を以下の図1に示します。
上記の不正確な回転領域の例は、2つの一般的な問題を浮き彫りにしています。ポイント1は、回転領域円筒の側面がタービン形状の側面に対して接線方向であることを示しており、ポイント2は、円筒の平面がタービン形状に対して接線方向であることを示しています。
今できることは？
回転領域を作成する際は、回転体全体が回転領域で囲まれていることを確認してください。図 2 は正しい回転領域の例で、タービンの形状が回転領域の円筒で完全に囲まれています。
回転領域内の非回転壁
回転領域の形状に移動しない表面が含まれる場合は、その表面に対して境界条件を指定する必要があります。
Multi-purposeソルバー

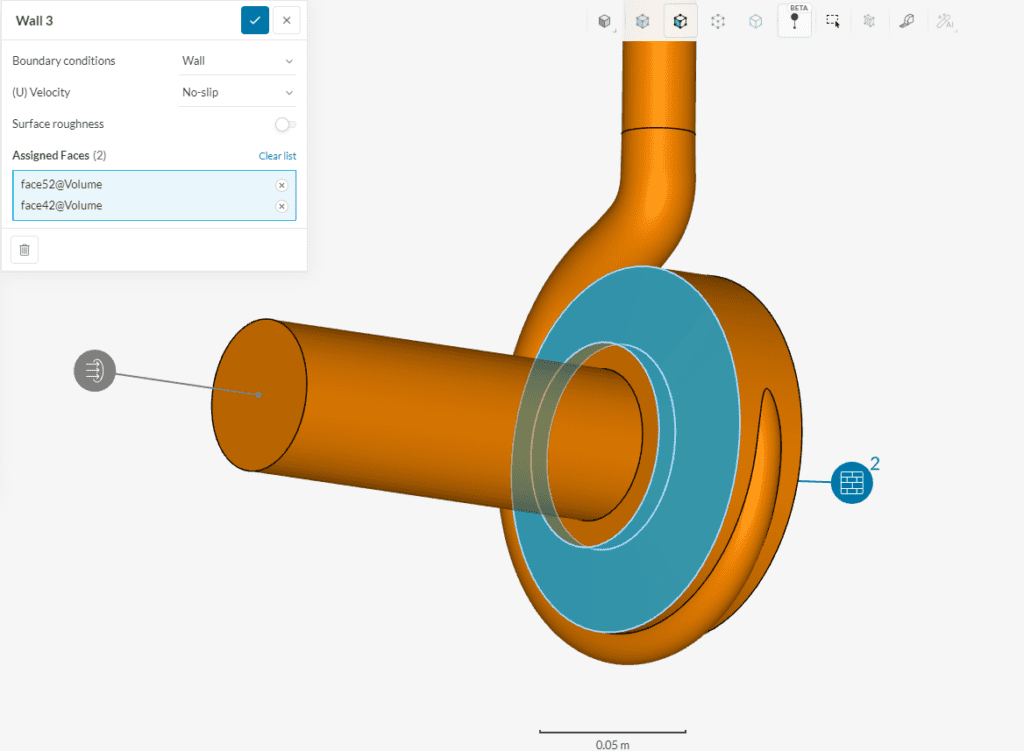

Multi-purposeソルバーでは、回転ゾーン内の非回転面にNo-slip wall (滑りなし壁)境界条件を割り当てる必要があります。
OpenFoamソルバー
OpenFOAMソルバーでは、回転速度がゼロのRotating wall (回転壁)境界条件を指定して、回転速度がこれらの面に適用されないようにする必要があります。
