Error: Table is Not Rectangular

エラー

Table is not rectangular. Product of the table dimesion found (3×3) is not equal to the flattend, original table data size (3).

テーブルが長方形ではありません。検出されたテーブルの二辺の積(3×3)が、平坦化された元のテーブル・データ・サイズ(3)と等しくありません。

何が起こりましたか？

"Table is not rectangular(テーブルが長方形ではありません)"というエラーメッセージは、SimScaleでReal gas(実際の気体)の材料特性を定義する際に、密度またはエンタルピーテーブルが無効であることを示しています。

考えられる理由は何ですか？

Multi-purposeソルバーは、圧縮性解析にReal gas (実際の気体)モデルを使用する場合、密度曲線とエンタルピー曲線のユーザー定義テーブルを必要とします。これらの曲線を設定する際、ユーザーは列内の各データポイントに同じ数のデータポイントが提供されていることを確認する必要があります。つまり、複数の圧力データポイントを持つ温度データポイントを設定する場合、各温度データポイントに同じ圧力データポイントを与える必要があります。

逆に、複数の温度データポイントを持つ圧力データポイントを設定する場合、各圧力データポイントは同じ温度データポイントを受信する必要があります。

図1は密度曲線の無効な設定の例です。3つの異なる温度データポイント、0、15、30\(°C\) に対して、圧力と密度が定義されていることがわかります。しかし、0と30\(°C\) では2つの圧力点が定義され、15\(°C\) では1つの圧力点のみが定義されています。つまり、各温度データポイントに対する圧力データポイントは等価ではありません。

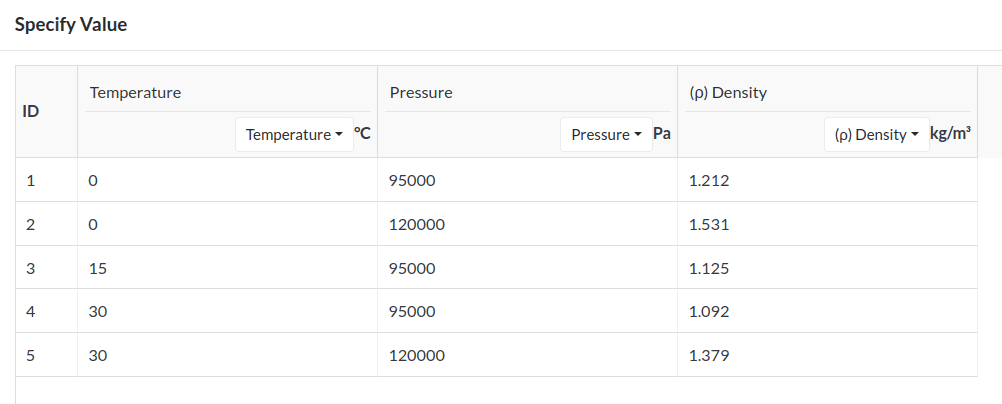

図1: 無効なテーブル設定。15\(°C\) の温度に対して圧力ポイントが1つありません。

今できることは？

このエラーを解決するには、個々のデータポイントに同じ個数のデータポイントを定義します。図 2 は、図 1 の表の修正されたセットアップを示しています。15\(°C\) の欠落していたデータ・ポイントが追加され、 各温度データ・ポイントが同じ圧力データ・ポイントを持つようになっています。

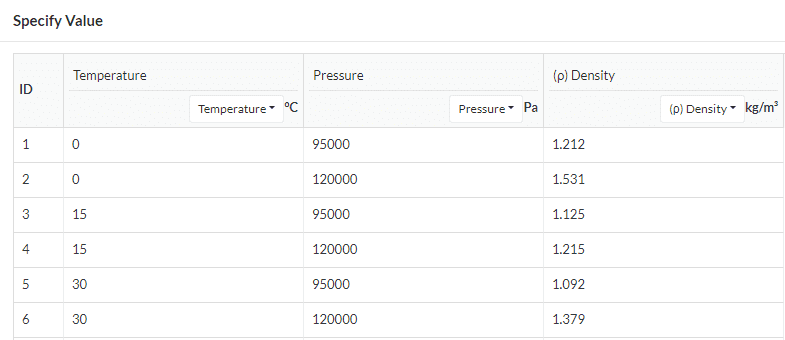

図 2: 15 ㎤の圧力ポイントを追加した修正後のテーブル設定。

その他の例

以下は、無効なテーブルの入力と解決策の例です。

無効なマッチング・ペア

もう1つの問題は、データポイントの量は有効であるにもかかわらず、データポイントが一致しないことです。例えば、図3は温度の2つのデータポイントを示し、各ポイントは対応する圧力の定義を持っています。しかし、圧力の2つのデータポイントは、すべての温度ポイントで一致していません。

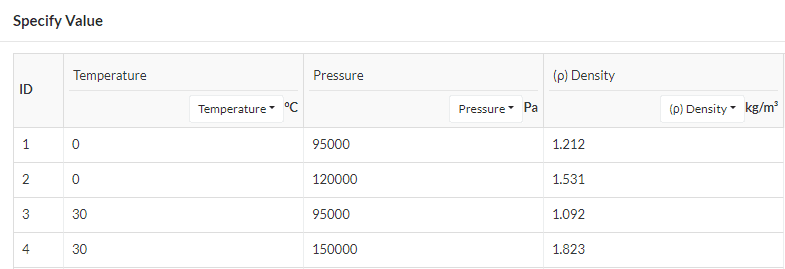

図3: 温度と圧力のデータポイントのペアが一致していない無効なテーブル設定。

したがって、この問題を解決するには、各圧力ポイントが同じ量の温度データポイントを持っていることを確認します。

欠落していた温度点が追加され、有効なセットアップが図4に示されています。

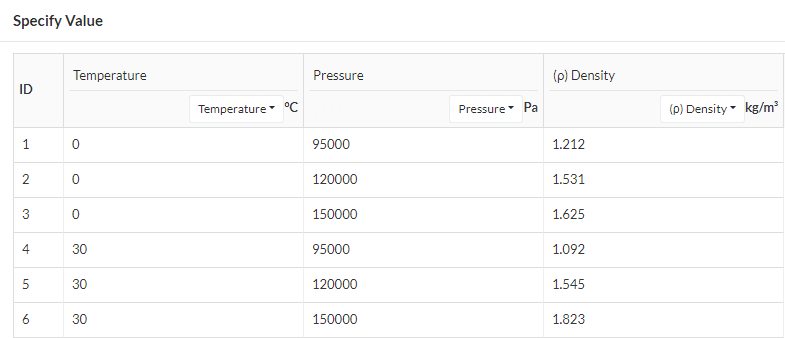

図4: ペアを一致させるために同等の圧力ポイントに温度ポイントを追加した、修正後のテーブル設定。

有効なシナリオ

• 3つの温度点と1つの圧力点
• 2つの温度点と2つの圧力点

も有効なパターンです。
