| エラー |
|
Illegal usage of the 2D empty boundary condition. Please note that this boundary condition can only be used if the mesh is two-dimensional in an OpenFOAM sense, i.e. the mesh height is exactly one cell. If that is not the case, try using a symmetry boundary condition instead. 空の2次元境界条件が不正に使用されています。この境界条件は、メッシュがOpenFOAMの意味で2次元である場合、つまりメッシュの高さがちょうど1セルである場合にのみ使用できることに注意してください。そうでない場合は、代わりに対称境界条件を使用してみてください。 |
| エラー |
|
Inconsistent boundary condition types. Possibly the empty boundary conditions were not correctly assigned for a 2D mesh. Please check the boundary conditions. 境界条件のタイプが一致していません。空の境界条件が2Dメッシュに正しく割り当てられていない可能性があります。境界条件を確認してください。 |
何が起こりましたか？
シミュレーションのセットアップでエラーが発生しました。Empty 2D境界条件が正しく使用されていないか、パッチタイプが'empty'タイプではありません。
| SimScaleプラットフォームでの2Dシミュレーション |
| SimScaleプラットフォームは3Dメッシュ上でのシミュレーションのみをサポートしています。2Dシミュレーションを行うには、1つの座標に沿って1セルの厚さのメッシュをアップロードする必要があります。 |
考えられる原因は何ですか？
このエラーが発生する原因として、以下のことが考えられます:
- 3DメッシュにEmpty 2D境界条件を使用しました。この境界条件は、高さが1セル厚のメッシュでのみ使用できます。このようなメッシュは擬似2Dメッシュと呼ばれます。
- 擬似2Dメッシュをアップロードしましたが、Empty 2D境界条件が誤って使用されています。
どうすればよいですか？
以下はこのエラーを解決するための推奨事項です:

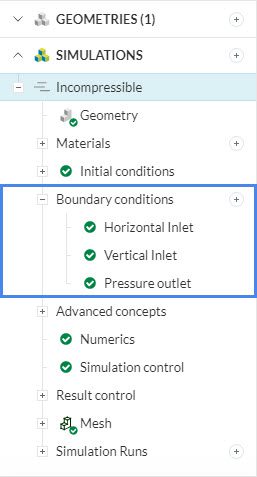

- 3Dシミュレーションの場合、Boundary conditions (境界条件)を確認し、 Empty 2D境界条件が使用されていないことを確認してください。Empty 2Dは、 Boundary conditions ドロップダウンメニューで確認できます。
- 2Dシミュレーションでは、擬似2Dメッシュをアップロードする必要があります。 次に、1セル厚のメッシュ高さに垂直な面に対して、 空の2D タイプの境界条件を使用します。例えば、 上昇気泡の検証ケースでは 、Z方向に垂直な面に対して Empty 2D 境界条件を適用します。これは、シミュレーションがx方向とy方向の2次元の流れであるためです。
