| エラー |
|
A cell zone has been defined with assignments of faces. This is not supported. Please create a closed solid region that exactly represents your cell zone in your CAD tool. セルゾーンに面が割り当てられています。これはサポートされていません。CADツールでセルゾーンを正確に表す閉じたソリッド領域を作成してください。 |
何が起こりましたか？
このエラーは、セルゾーンに予期しないSaved selectionsが選択されたことを意味します。予期しないSaved selectionは面を含むものです。
考えられる理由は何ですか？
セルゾーンは、サーフェス、エッジ、ノードではなく、ボリュームだけで構成されます。そのため、セルゾーンとして定義されたボリューム以外のエンティティは、メッシュ生成プロセスを失敗させる原因となります。
どうすればよいですか？
OpenFOAM®は、セルゾーン(セルのグループ)を使用して、Rotating zone (回転領域)、Porous media (多孔質体)、Passive scalarなどには、メッシュ内のユニークな領域をモデル化します。したがって、CADモデルにこれらが含まれている場合、セルゾーンが必要になります。
サーフェスをセルゾーンに変換することで、セルゾーンを作成することができます。例えば、サーフェスをソリッドに変換する方法についてはOnshapeが発行した記事(英語)を 、Rotating zone (回転領域)をシミュレートするためにモデルを準備する方法についてはこちらの 記事 をご覧ください。
SimScaleでセルゾーンを割り当てる方法は、シミュレーションに使用するメッシュの種類によって異なります。各メッシュの説明は以下の通りです:
Standardメッシャー

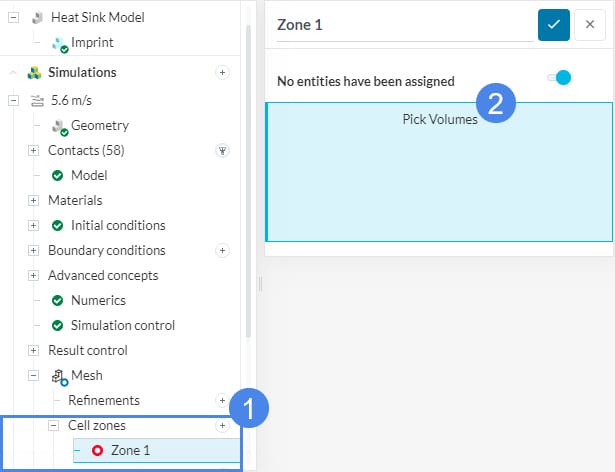

Standardメッシャーを使用し、Physics-based meshingがオンの場合、セルゾーンの割り当ては自動的に行われるため、割り当てる必要はありません。ただし、モデル内の追加ボディがソリッドであることを確認し、Advaced concepts のエンティティに割り当てる必要があります。
Physics-based meshingがオフになっている場合、Advanced conceptsのエンティティを割り当てるのと同時に、追加ソリッドにセルゾーンを割り当てる必要があります。
Hex-dominantメッシャー
Hex-dominantメッシャーを使用されている場合、セルゾーンは異なるワークフローで割り当てられます。詳細はこちらをご覧ください。
