| エラー |
|
The geometry could not be resolved properly in the mesh. Increasing the mesh fineness on the respective bodies potentially fixes this issue. Please contact our support for further assistance. ジオメトリがメッシュ内で適切に解決されませんでした。各ボディのメッシュの細かさを上げると、この問題が解決する可能性があります。サポートまでお問い合わせください。 |
何が起こりましたか？
Hex-dominant アルゴリズムが、指定されたジオメトリモデルに対して有効なメッシュを計算できませんでした。
考えられる理由は何ですか？
メッシュパラメータから得られるセルサイズが大きすぎて、形状モデルの詳細を適切に把握できないためです。また、採用されているアルゴリズムにもよりますが、具体的には以下のような理由が考えられます:
- Hex-dominant (automatic)を使用している場合: メッシュが粗すぎます。
- Hex-dominant parametricを使用している場合: メッシュが粗すぎるか、バウンディングボックスの解像度が適切に指定されていません。
今できることは？
エラーの原因として考えられることを考慮すると、以下のアクションを実行して解決を試みることができます:
- Hex-dominant (automatic)を使用している場合: メッシュセルサイズを小さくするためにFinenessパラメータを増やします。

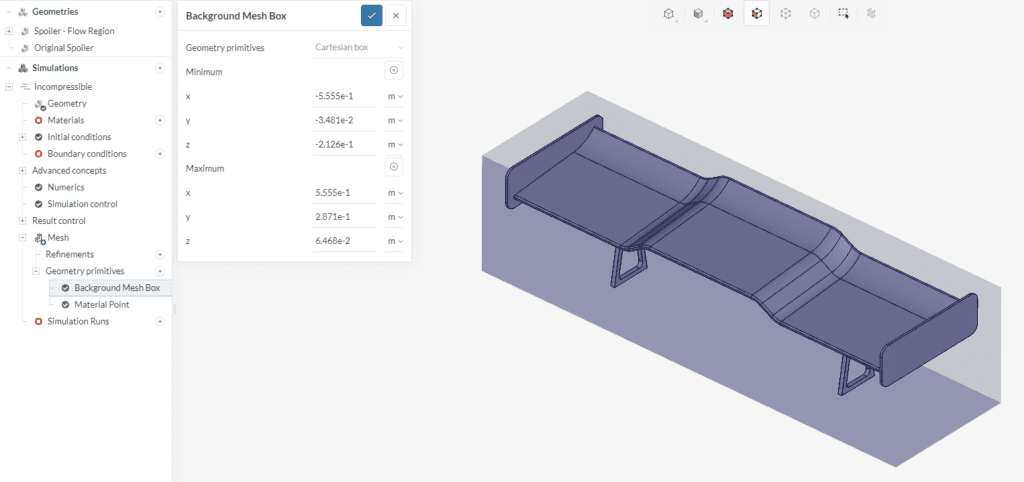

- Hex-dominant parametricを使用している場合: まず Background Mesh Box (Geometry primitivesの下にある)がモデルを正しく囲んでいるか確認します。次に、Bounding box resolutionと異なる細分化レベルが、ジオメトリモデルのグローバルな長さとローカルなフィーチャーに適合するセルサイズを生成することを確認します。
Hex-dominantメッシュを正しくセットアップする方法の詳細については、こちらを参照してください。
