エラー

Creating cell zones for CHT simulations using the standard mesher is currently not supported. Please use the Surface Refinement feature to create cell zones with the Hex-dominant mesher or contact support for further assistance.

StandardメッシャーによるCHTシミュレーションのセルゾーンの作成は現在サポートされていません。Hex-dominantメッシャーでセルゾーンを作成するには、Surface refinement機能を使用するか、サポートにお問い合わせください。

何が起こりましたか？

SimScaleの Standardメッシャーでセルゾーンを作成できませんでした。

考えられる理由は何ですか？

セルゾーン機能は現在Standardメッシャーでは使用できません。

どうすればよいですか？

以下の手順でこのエラーを解決できます:

メッシングアルゴリズムを Hex-dominant に変更します。

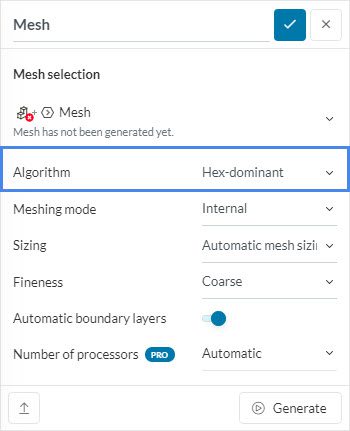

hex-dominant mesh chosen as meshing algorithm to solve cell zone error — 図1: **Hex-dominant** メッシュの設定。

Surface refinementを使用して、セルゾーンが必要なパーツを定義します。 Mesh settingsの Refinementsのリストから Surface refinement を選択します。

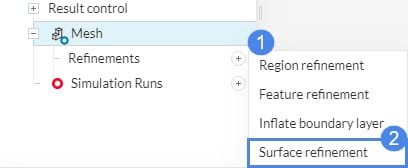

how to add surface refinements when using hex-dominant mesh — 図2: **Hex-dominant**メッシュで**Surface refinement**を選択する手順。

最後に、メッシュセルの最小と最大の長さを決定し、 セルゾーンで With cell zone を選択します。これで新しいセルゾーンが作成されます。

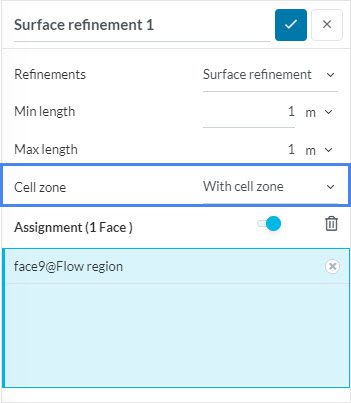

surface refinement included with cell zone selected to solve cell zone error — 図3: セルゾーンを作成するための**Surface refinement**の設定。
