Compressible (圧縮性)流れ解析において:
| 警告 |
|
Found boundary conditions with pressure values that are likely invalid: Pressure boundary condition. Absolute pressure should be provided for this analysis type and settings (compressible). Please review the pressure boundary conditions because the simulation might fail. 無効と思われる圧力値の境界条件が見つかりました: Pressure boundary conditions (圧力境界条件)です。この解析タイプおよび設定(圧縮性)では絶対圧を指定する必要があります。シミュレーションが失敗する可能性がありますので、圧力境界条件を見直してください。 |
| 警告 |
|
Pressure initial conditions are likely given in gauge pressure, whereas this analysis type and settings (compressible) require absolute pressure. Please review the pressure initial conditions because the simulation might fail. この解析タイプおよび設定(圧縮性)では絶対圧が必要ですが、圧力初期条件がゲージ圧で指定されている可能性があります。シミュレーションが失敗する可能性がありますので、圧力初期条件を見直してください。 |
Incompressible (非圧縮性)流れ解析において:
| 警告 |
|
Found boundary conditions with pressure values that are likely invalid: Pressure boundary condition. Gauge pressure should be provided for this analysis type and settings (Boussinesq). Please review the pressure boundary conditions because the simulation might fail. 無効と思われる圧力値の境界条件が見つかりました: Pressure boundary conditions (圧力境界条件)です。この解析タイプおよび設定(Boussinesq)では、ゲージ圧を指定する必要があります。シミュレーションが失敗する可能性がありますので、圧力境界条件を見直してください。 |
| 警告 |
|
Pressure initial conditions are likely given in absolute pressure, whereas this analysis type and settings (Boussinesq) require gauge pressure. Please review the pressure initial conditions because the simulation might fail. この解析タイプおよび設定(Boussinesq)ではゲージ圧が必要ですが、圧力初期条件が絶対圧で指定されている可能性があります。シミュレーションが失敗する可能性がありますので、圧力初期条件を見直してください。 |
何が起こりましたか？
Boundary conditions (境界条件)または Initial conditions (初期条件)の圧力レベルが解析タイプに対して無効である可能性があります。
考えられる理由は何ですか？
この警告メッセージは、 Convective Heat Transfer (対流熱伝達)および Conjugate Heat Transfer v2.0 (共役熱伝達 v2.0)の解析タイプで発生する可能性があります。
原因とトラブルシューティングを行う前に、非圧縮性流体の概念を覚えておくことが重要です。このタイプの流れでは、流体要素が領域内を移動しても、その密度は変化しません。
CFDでは、非圧縮性の流れを扱う場合、常にゲージ圧の値を定義します。逆に、圧縮性をモデル化する場合、圧力は絶対圧です。Initial conditions (初期条件)や Boundary conditions (境界条件)を設定する際には、この原則に従うことが重要です。
そのため、Boundary conditions (境界条件)やInitial conditions (初期条件)において、これらの条件のいずれかに該当する場合、警告メッセージが表示されます:
- Conjugate Heat Transfer (共役熱伝達): \(P < 100\ Pa\)
- Convective Heat Transfer (対流熱伝達)(Compressibleがオフの場合): \(P \geq 100\ Pa\)
- Conjugate heat transfer (Compressibleがオフの場合): \(P < 100\ Pa\)
- Conjugate Heat Transfer (共役熱伝達 v2.0): \(P \geq 100\ Pa\)
どうすればよいですか？
- 圧力に関するInitial conditions (初期条件)と Boundary conditions (境界条件)が正しいことを確認してください。
- 従来のConjugate Heat Transfer (共役熱伝達)解析の場合、常に圧縮性をモデル化しているため、常に絶対圧レベルを定義してください。
- Conjugate heat transfer v2.0 (共役熱伝達 v2.0) 解析タイプでは、ゲージ圧レベルが必要です。

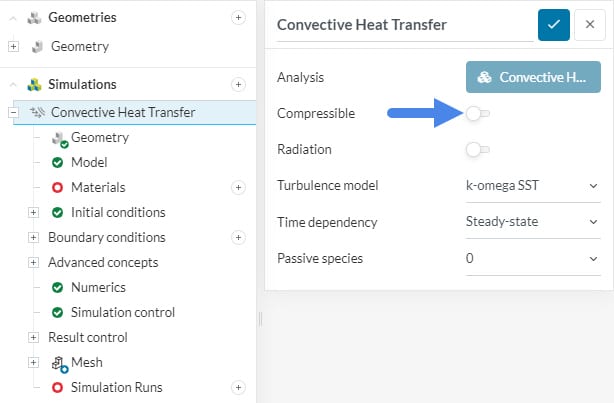

- Convective Heat Transfer (対流熱伝達)では、図1 に示すように、 グローバル設定でCompressible (圧縮性)のオンとオフを切り替えるオプションがあります。これにより、ユーザーが定義すべき圧力値の種類が決まります。
- 非圧縮性の流れの場合、通常のアプローチは、流出口でゲージ圧を 0\(Pa\) に設定すします。
- 圧力レベルが正しいことを確信しても警告メッセージが表示される場合は、 OKボタン をクリックしてシミュレーションを実行することができます:
