エラー

Found a result control with faces that do not belong to the mesh. This may happen if the faces belong to a cell zone. Please remove these faces from the result control.

メッシュに属さない面を持つResult controlが見つかりました。これは、面がセルゾーンに属している場合に発生する可能性があります。これらの面をResult controlから削除してください。

何が起こりましたか？

Result control項目が、割り当て不可能な面に割り当てられました。

考えられる理由は何ですか?

Result control項目は、メッシュの境界を定義する面にのみ割り当てることができます。言い換えると、境界条件が適用される(または適用できる)面です。つまり、セルゾーン(例えば、MRF Rotating zone (回転領域)、Porous media (多孔質体)、Momentum sources (動力源))を定義するために使用される内部面は、メッシュ境界を作成しないため、この目的に使用できません。

今できることは？

Result control項目の割り当てから割り当て不可能な面を削除する必要があります:

Mesh > セルゾーン で、モデルに作成されたセルゾーンを確認します。
セルゾーンの作成に使用された面を確認します。
Result control 項目を確認し、どれがセルゾーンの面に割り当てられているかを調べます。
無効な面から割り当てを削除します。

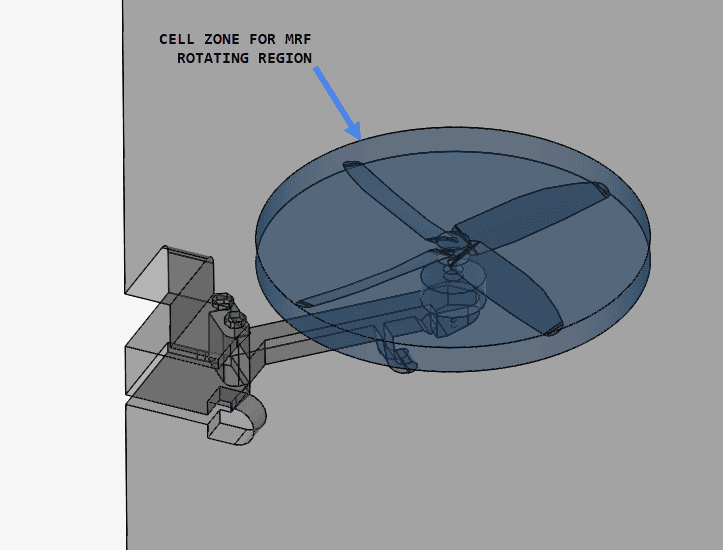

example cell zone definition for error non-assignable face — 図1: ドローンプロペラシミュレーションの**MRF Rotating zone** (回転領域)のセルゾーンの例。このような面はSimScale Workbenchの **Result control**では割り当てられません。

図1の例から、青い円柱はプロペラの周りのセルゾーンを定義するために使用されます。このセルゾーンは、MRFモデルでプロペラ面の回転を定義するために使用されます。この場合、青い円柱のすべての面はメッシュ境界を構成しないため、Result control項目やBoundary conditions (境界条件)には割り当てられません。
