| エラー |
|
The mesh could not be generated as the mesh sizing is too coarse to resolve the model. You can inspect your model for undesired tiny features at the reported position at the end of the Meshing log or increase the fineness of your mesh. メッシュのサイズが粗すぎるため、メッシュを生成できませんでした。メッシュ生成ログの最後に報告されている位置で、望ましくない小さなフィーチャーがないかモデルを検査するか、メッシュの細かさを増やすことができます。 |
何が起こりましたか？
サイズが粗すぎてモデルをメッシュ化できないため、メッシュ化処理に失敗しました。
考えられる理由は何ですか？
メッシュが粗すぎてジオメトリを解決できません。その結果、モデルの小さな要素が適切にメッシュされず、メッシュ作成に失敗しました。
どうすればよいですか？
このエラーを解決するために考えられる解決策は以下の通りです:

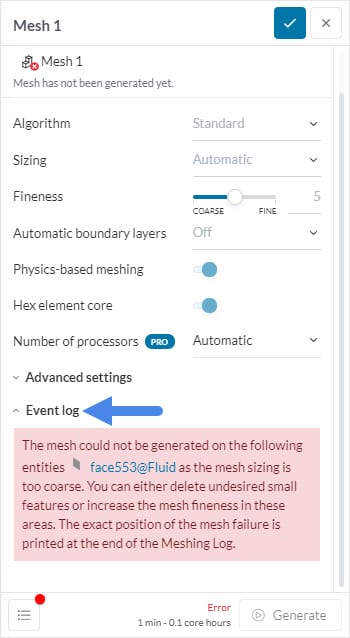

- メッシュ作成に失敗した箇所を確認します: アルゴリズムは Event logと Meshing logの 最後に問題のあるエンティティを報告します。これは、その後のCADクリーンアップのための貴重な洞察を提供します。

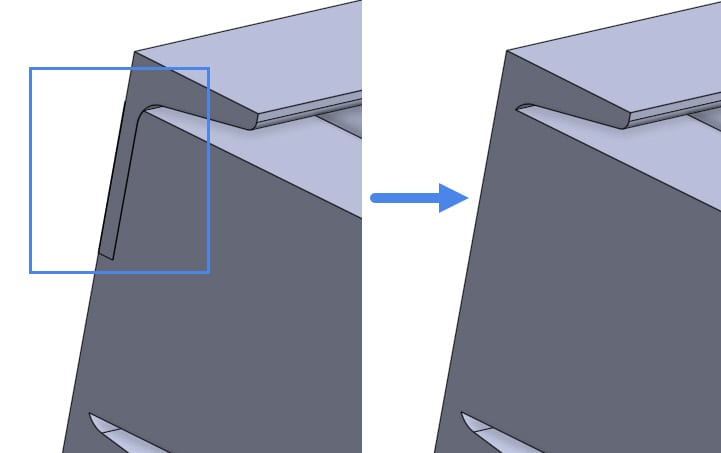

- CADモデルに不要な小さなフィーチャがないか確認してください: シミュレーションにはモデルのすべての要素が必要なわけではなく、簡略化されたクリーンなバージョンが必要です。最適な方法は、結果に大きな影響を与えない不要な部分を簡略化することです。シミュレーションのためにモデルを準備する方法については、こちらをご覧ください。
- メッシュを洗練させます: メッシュを細かくすることで、モデル内の小さな要素や複雑なフィーチャのメッシュ化が容易になります。

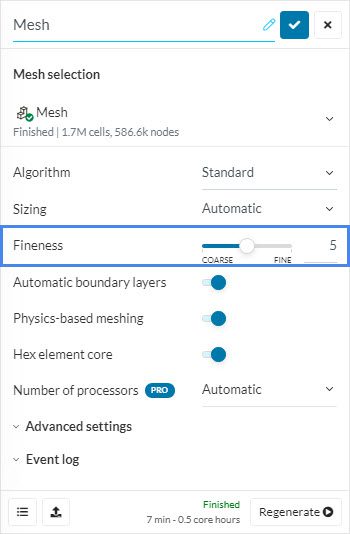

メッシュの細かさは、 Mesh設定で Fineness (細かさ)スライドバーを操作して変更できます。メッシュの品質と使用する計算リソースのバランスが取れるように、徐々にメッシュを大きくしていくのがよいでしょう。
また、問題のあるエンティティに局所的な細分化を適用することも可能です。これは例えば、局所的な要素サイズを操作したり、領域細分化を適用することで可能です 。 メッシュ品質を向上させる方法については、こちらをご覧ください。
- 小さなフィーチャーの抑制を減らす: Small feature suppression はその名の通り、モデル内の小さなフィーチャを抑制します。そのため、この値を小さくすることで、メッシャーがCADモデル内の短いエッジや小さな面を解決できるようになります。これは MeshのAdvanced settingsで Small feature suppressionの値を下げることで可能です。
