| エラー |
|
An error occurred in the resolution of the contact constraints. At least one contact definition is redundant since all its slave nodes are already constrained by other contacts or constraints. Please review your simulation setup, refine the mesh near the problematic contact or use second-order elements. 接触制約の解決でエラーが発生しました。少なくとも1つの接触定義が冗長であり、そのスレーブノードはすべて他の接触または拘束によってすでに拘束されています。シミュレーションの設定を見直して、問題のある接触付近のメッシュを洗練するか、2次要素を使用してください。 |
何が起こりましたか？
接点定義が余分または過剰です。つまり、スレーブ割り当てのすべての節点が他の接触定義または拘束によって変位が定義されているため、少なくとも1つの接触定義が実行できませんでした。
考えられる理由は何ですか?
Contacts (接点)とBundary conditions (境界条件)の定義が矛盾しています。
どうすればよいですか？
このエラーを解決するには、Contacts (接触)とBoundary conditions (境界条件)の定義を見直して、各割当面の変位が1つの接触、または Fixed value (固定値)、Fixed support (固定支持)、 Symmetry (対象面)などの 他の条件によってのみ制約されるようにする必要があります。推奨されるアクションは以下の通りです:

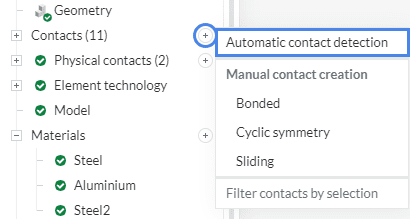

- Automatic contact detection (自動接触検出)を実行し、SimScaleが最適な接触設定を計算できるようにします:
- 接触スレーブ割り当ての面が他の境界条件割り当てに存在しないことを確認してください。
- スレーブ割り当てを境界条件から削除できない場合、一部の接点でマスター/スレーブ割り当てを切り替えると問題が解決することがあります。この場合、他の接点とのコンフリクトが発生する可能性があることに注意してください。

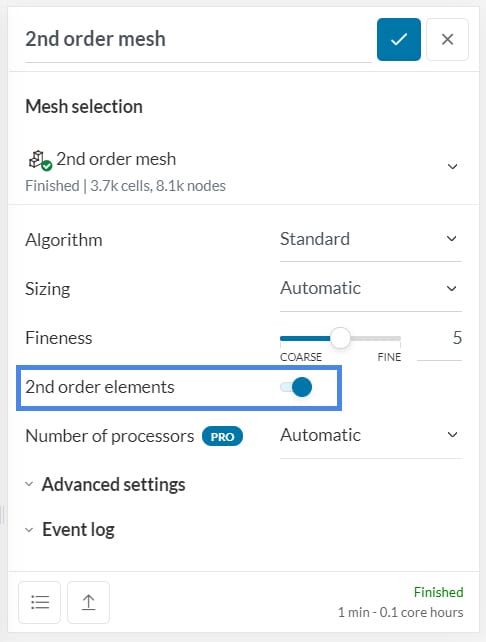

- 上記のいずれの方法でも問題が解決しない場合は、2次メッシュを使用するか、接点面にメッシュ細分化を追加して問題を解決することもできます。これは、スレーブ面に節点を追加して、すべての自由度が接点によって制約されないようにすることです。
