概要
ローカル環境でメッシュを生成し、SimScaleを使用してシミュレーション設定パラメータを適用してシミュレーションを実行したい場合があります。外部環境からSimScale Workbenchに複数のメッシュファイルをアップロードすることができます。手順は ジオメトリのアップロード と同様です。

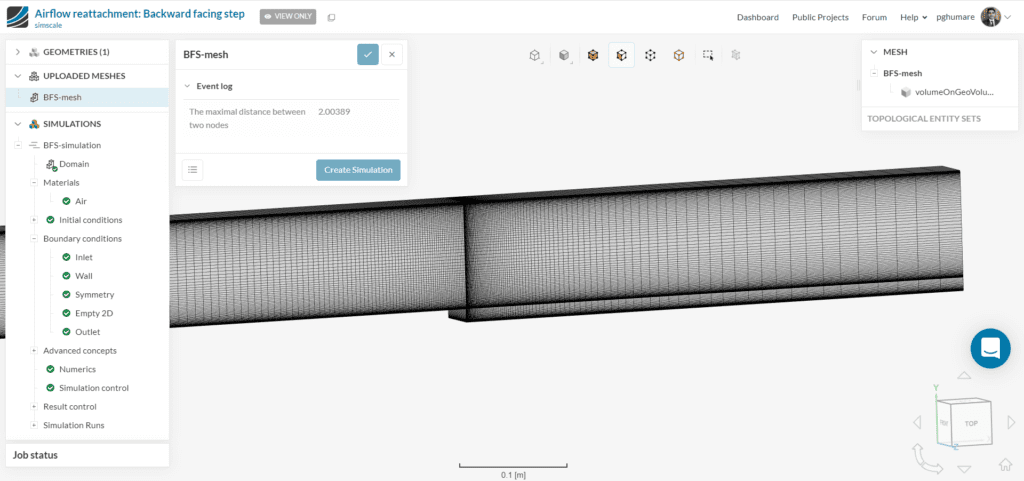

アップロードされると、シミュレーションツリーにUploaded Meshesエンティティが追加されます:
アップロードメッシュの 下に、ワークベンチにアップロードされた全てのメッシュが表示されます。その中から1つを選択し、 Create Simulation ボタンを使用してシミュレーションを進めます。
アップロードされたメッシュをSimScale内で正常に使用するためには、アップロード前にメッシュの境界を事前に指定する必要があります。境界条件を適用したり、材料やその他の設定パラメータを割り当てるすべての要素(節点、辺、面、ボリュームなど)は、アップロード前にグループ化しておく必要があります。
対応フォーマット
現在、SimScaleはメッシュアップロードに2つの形式をサポートしています:
- MED (.med) (バージョン3.0、3.1、3.2、3.3)
- OpenFOAM (.foam) ネイティブメッシュ形式(ASCIIのみ)
MEDメッシュのアップロード
.medファイルを選択してアップロードするだけです。.tar.gzファイルまたは*.zipアーカイブとして圧縮することもできます。境界条件を割り当てるには、節点、辺、面、ボリュームのいずれかのグループを作成する必要があります。CFDシミュレーションを行う場合は、面グループ(OpenFOAMではPatchとも呼ばれます)だけが必要です。
OpenFOAM®メッシュのアップロード
OpenFOAMメッシュをアップロードするには、OpenFOAMケースフォルダのconstantフォルダをパックしてアップロードするだけです。 constantフォルダには、実際のメッシュファイルがある polyMesh フォルダが含まれていなければなりません。アップロードする前に、 constantフォルダを *.tar.gz ファイルか *.zip アーカイブとして梱包してください。polyMesh/boundariesファイルのすべてのメッシュパッチは、境界条件を割り当てることができるように、ピッキング可能になります。
| 重要 |
| OpenFOAM®のバイナリ形式はまだサポートされていません。メッシュがASCII形式であることを確認してください。したがって、ファイルシステム/controlDictを開き、 writeFormat binaryの項目を writeFormat asciiに変更してください。 |
CADモデルとは異なり、アップロードされたメッシュはSimScaleプラットフォームからダウンロードできません。

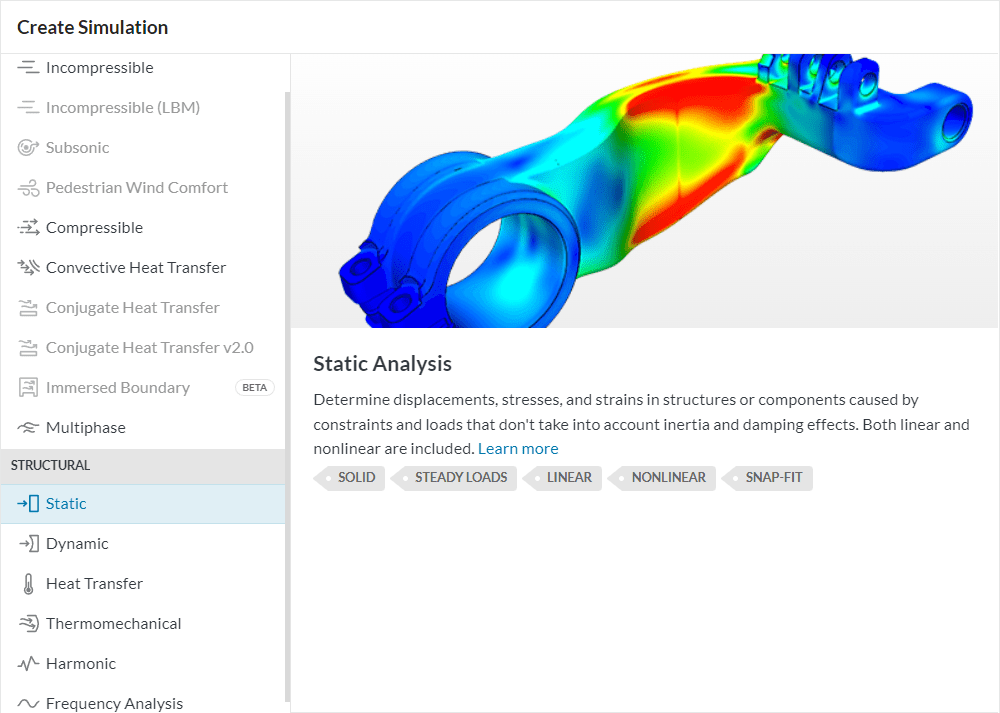

サポートされる解析タイプ
アップロードされたメッシュでシミュレーションを実行する場合、物理系やジオメトリの要件を考慮し、以下の解析タイプに限定される可能性があります:
