警告

A constant non-zero boundary condition was defined for a nonlinear analysis. Please consider to always ramp your load using a formula or table value in order to ease convergence – otherwise the automatic time stepping will not have any effect on the convergence and your simulation might fail.

非線形解析で一定の非ゼロ境界条件が定義されました。収束を容易にするために、式またはテーブルの値を使用して荷重を傾斜させることを検討してください。

何が起こりましたか？

非線形解析において、ゼロでない定数境界条件があることを指摘する警告メッセージです。これは一定の荷重や一定の変位である可能性があります。このメッセージは、解が収束しやすくなるように、これを避けるように警告します。

考えられる理由は何ですか？

幾何学的非線形や材料非線形が予想される非線形解析では、境界条件を一定にすると、正しく解決できない高い非線形性が生じる可能性があります。各時間ステップでは、同じ方程式系が解かれます。これは、ソルバーが最初のタイムステップで高負荷を解こうとして、おそらく収束に失敗することを意味します。自動時間ステップ定義が使用されている場合、ソルバーはタイムステップを小さく分割して非線形性を減らそうとしますが、これは効果がなく、シミュレーションは収束しません。

今できることは？

良い方法は、数式または表形式による入力を使用して、荷重または変位を徐々に増加させることです。例えば、チュートリアルに車輪の非線形解析があります。荷重は負のz方向に下向きに加えられています。

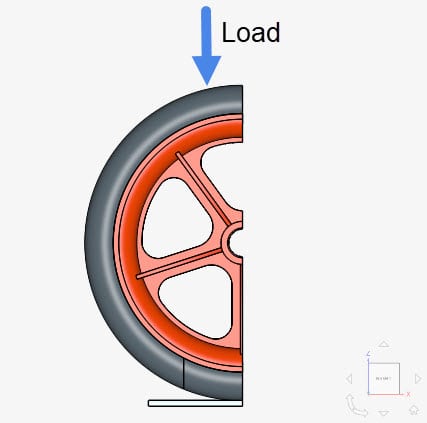

wheel with load coming in the negative z-direction — 図1: 車の重量をシミュレートするために負のz方向にホイールにかかる荷重。直接一定の荷重を加えるよりも、傾斜荷重を加える方が好ましい。

シミュレーションのセットアップでは、荷重がシミュレーション全体を通して一定ではなく、0.5\(s\) での荷重が 1000\(N\) で、1\(s\) での荷重が 500\(N\) であるように時間と共に変化することがわかります。

ramped load to resolve constant non-zero boundary conditions for a non linear analysis — 図2: シミュレーション時間にわたって負荷を変化させるテーブル入力。負荷を変化させることで、シミュレーションの失敗を避けることができます。
