接触条件設定のTips (Nonlinear Mechanical (Marc))

概要

本ページでは、構造解析ソルバ Nonlinear Mechanical (Marc) における Contact (接触条件) 設定のお役立ち情報をお届けいたします。

※2025年11月時点での情報をもとに作成されています。ご了承ください。

Automatic contact detection

Nonlinear Mechanical (Marc) のシミュレーション設定を新たに作成し、使用するジオメトリを選択すると、Automatic contact detection によって、CADモデル内で接していると判定されたボディ同士に対して自動的に接触ペアが作成されます。このとき、接触条件として Glued (固着) の条件が設定されます。アセンブリモデルの解析において、この設定をベースに条件設定をスタートできます。

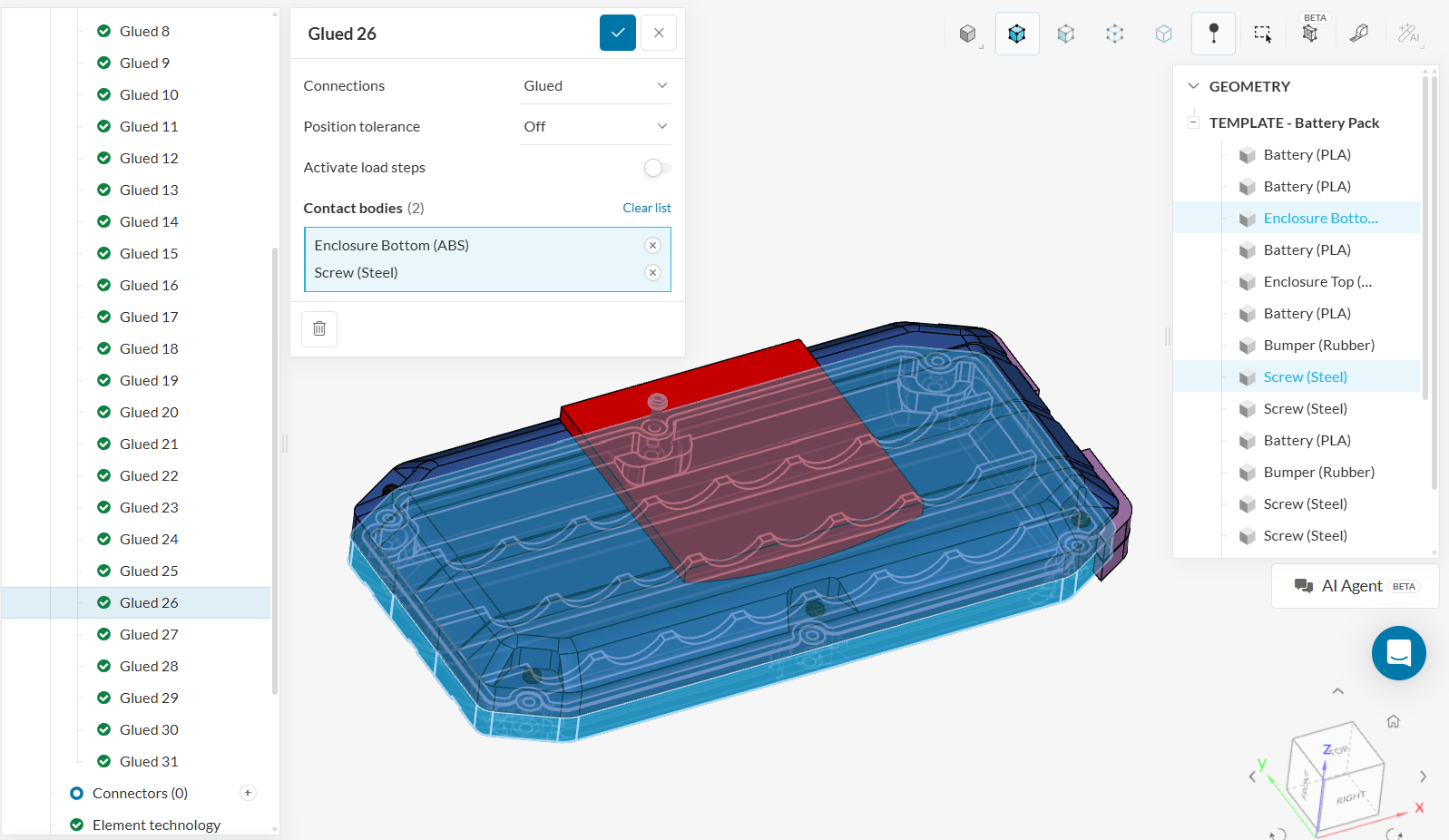

自動で作成された接触ペアの例

接触ペアの複数選択

シミュレーションツリーの Contacts 内にリストアップされた接触ペアは、キーボードのShiftキーあるいはCtrlキーを押しながらマウスで選択することで、複数を同時に選択できます。さらに、同時に選択された接触ペアに対して、一括で設定を変更できます。これにより、自動認識で作成された接触ペアを Glued から Touching に変更する、あるいは削除するといったことが可能です。

Shiftキーを押しながら選択した場合は、その間の接触ペアを一括で選択できます。Ctrlキーを押しながら選択した場合は、任意の接触ペアを選択できます。

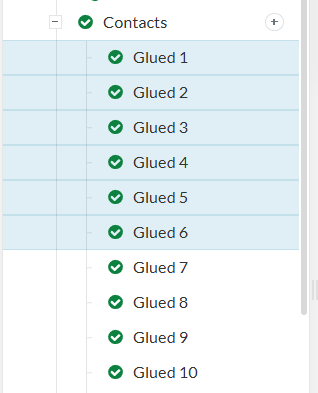

Glued 1を選択後、Shiftキーを押しながらGlued 6を選択した場合。Glued 1から6までを一括で同時に選択できる。

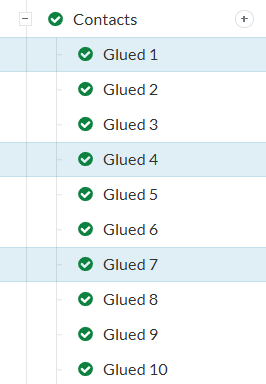

Glued 1を選択後、Ctrlキーを押しながらGlued 4とGlued 7を選択した場合。任意の接触ペアを同時に選択できる。

複数の接触ペアを選択後、さらに一括で接触条件の設定を変更できます。例えば、一括で Glued から Touching に変更する、摩擦係数を設定する、といったことが可能です。

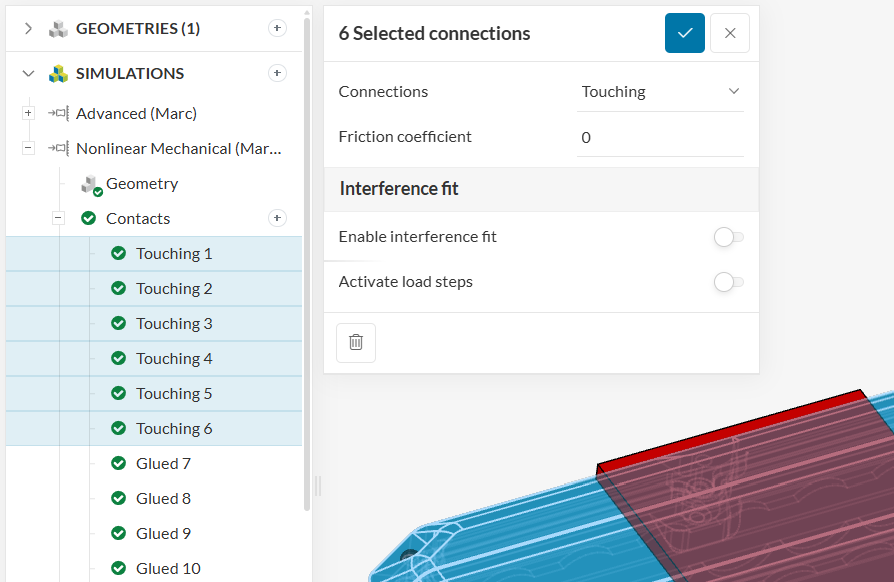

Glued 1からGlued 6までを選択した状態で、設定パネルの Connections を Touching に変更した例

Filter connections by selection

シミュレーションツリーの Contacts 右にあるプラスアイコンをクリックして表示されるメニューに、 "Filter connections by selection" という項目があります。この機能を用いると、選択したボリュームが含まれる接触ペアを一括選択できます。

Filter connections by selection 機能

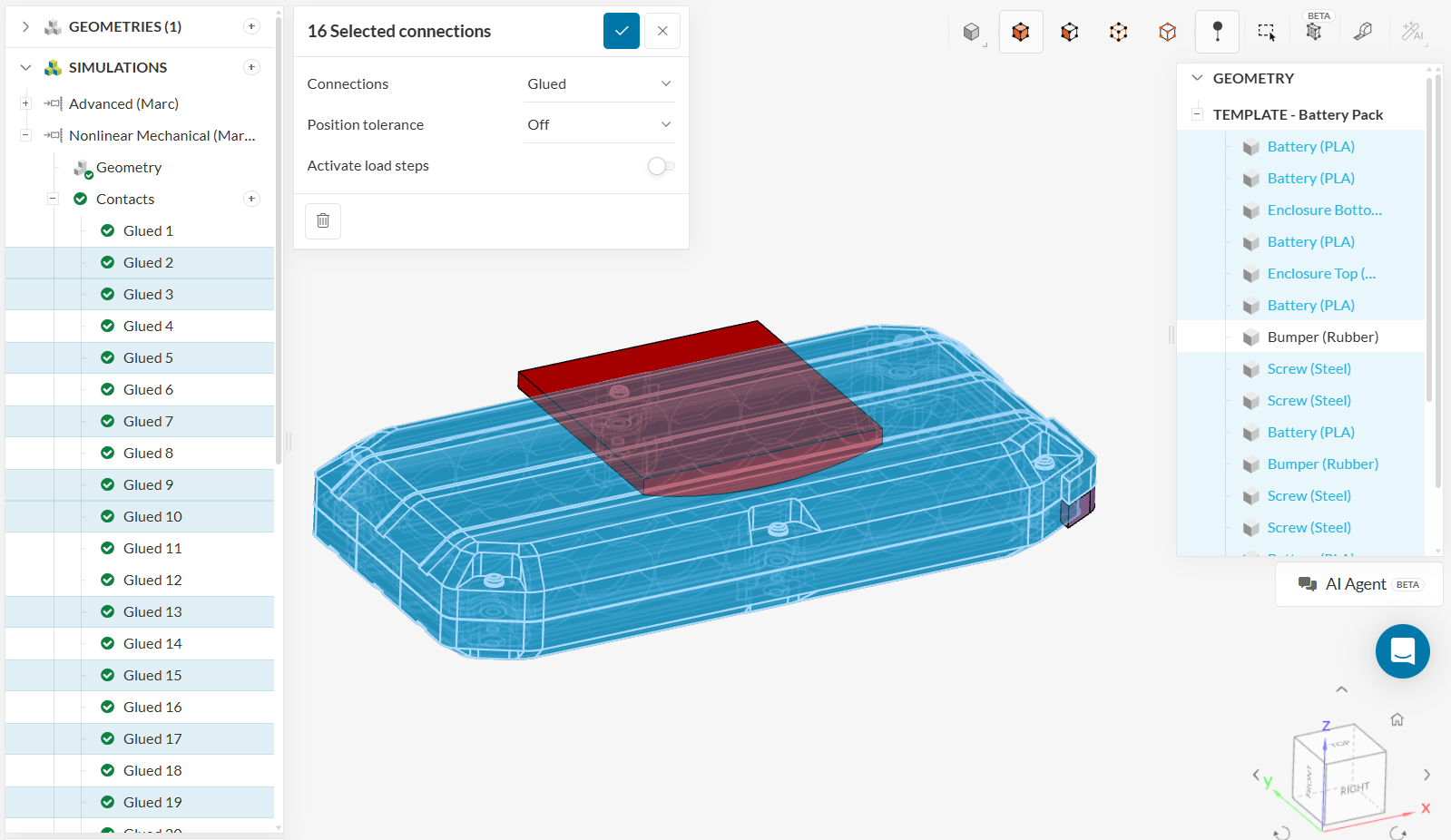

例えば、下図ではモデルに含まれる上蓋部品を選択し、 Filter connections by selection を適用しました。Contacts に含まれる接触ペアのうち、16個が一括選択されていることが分かります。
