RhinoからSTLとしてファイルをエクスポートする方法

この記事では、RhinoからSTLとしてファイルをエクスポートし、SimScaleプラットフォームにアップロードする方法を説明します。

解決方法

RhinoからSTLファイルとしてジオメトリをエクスポートするのは簡単です。以下に手順を示します:

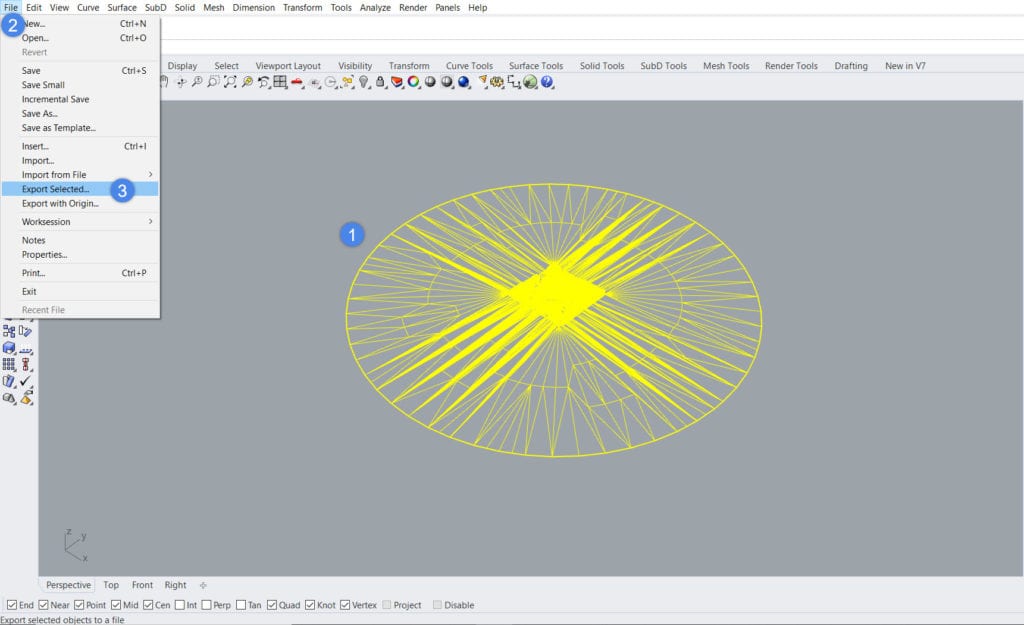

図1: Rhinoからジオメトリをエクスポートする初期手順。ボックス選択を使用すると、複数のボリュームをすばやく選択できます。

1. エクスポートしたいパーツを選択します。
2. File をクリックして展開します。
3. Export Selected... を選択します。

この時点で、エクスポートウィンドウが表示されます。このウィンドウでファイルの 種類と 名前を選択できます:

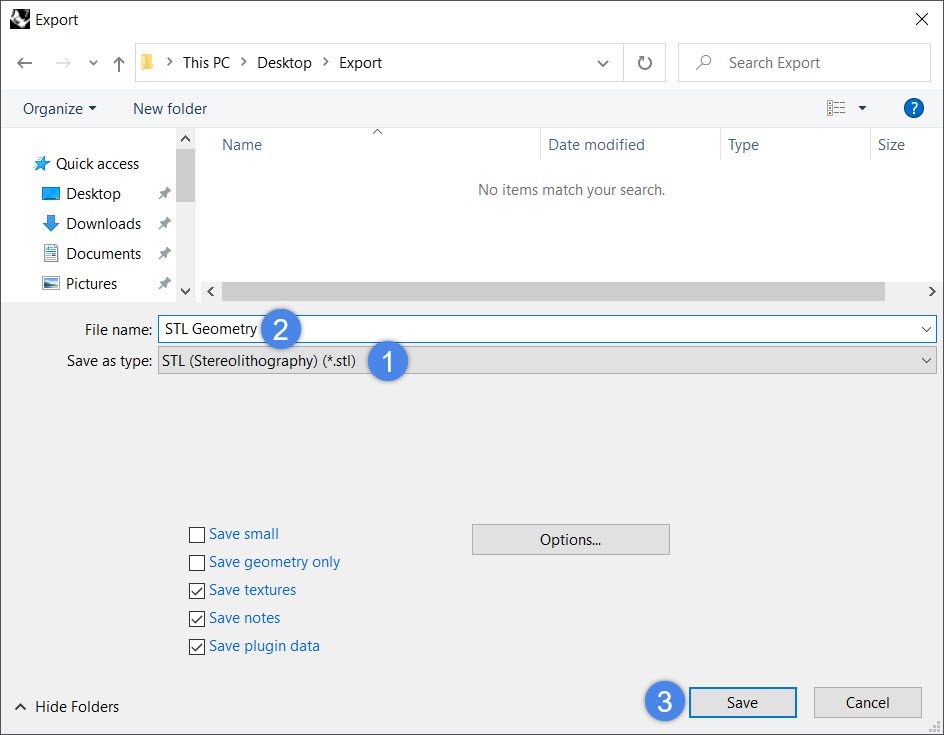

図2: Rhinoは、.satや.stepなど、SimScaleがサポートする他のフォーマットでもモデルをエクスポートします。この記事では、.stl形式を使用します。

1. 保存形式 入力ボックスで 「STL(Stereolithography)(*.stl) 」を選択します。
2. ファイル名を設定します。
3. Save を押して次のステップに進みます。

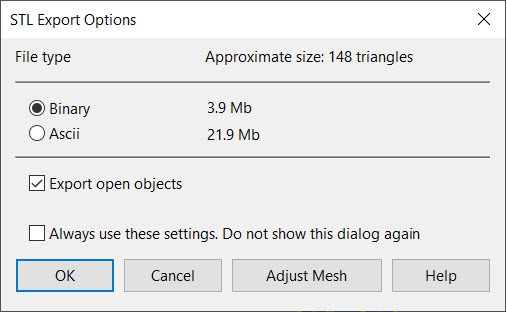

ファイルの種類を バイナリ または アスキーから 選択するよう求められます。どちらのタイプもSimScaleでサポートされていますが、 バイナリの 方がサイズが小さい傾向があります。そのため、特に大きなモデルにはバイナリが適しています。

図3: ファイルタイプの選択後。 Adjust meshでさらに多くのエクスポートオプションを利用できます。

モデルを 歩行者風の快適性(PWC)解析で検討する場合、モデルをさらに最適化することができます。図3を参考に、Adjust Meshをクリックし、Detailed Controls...をクリックします。以下の設定が出発点として使用できます:

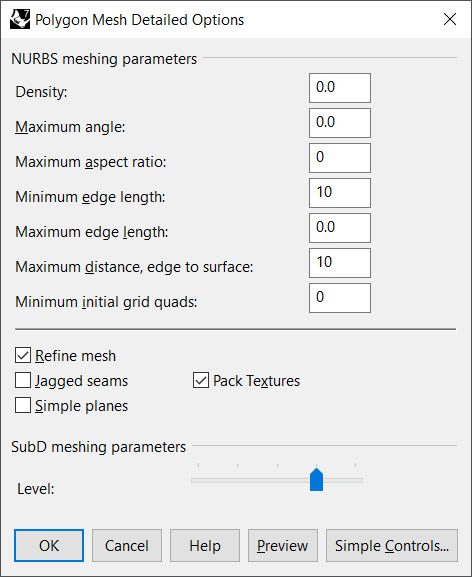

図4: LBM/PWC解析のためのポリゴンメッシュ詳細オプション

注意

上記の設定は粗いため、アップロードサイズを小さくするために大きなサーフェスはポリゴン数が少なくなります。この設定により詳細がテッセレーションされすぎて見える場合は、エクスポート前にメッシュに変換することで、特定のオブジェクトに対してより細かい設定を使用することができます。上記の設定は基本単位がメートルであると仮定していますが、ミリメートルを使用する場合は1000倍(x1000)することができます。



通常、STLは半分のギガバイト(0.5GB)よりはるかに小さいので、ファイルがはるかに大きい場合は、エクスポートする詳細を考慮してください。さらに、歩行者風の快適性解析を実行する場合は、 基本的なジオメトリ要件を参照するか、Rhinoまたは同様のBIMソフトウェアで作成された建物の場合は、 Revit準備ガイド を参照してください。

ビデオ

上記の手順をご案内する短いビデオを以下にリンクしています。

アニメーション1: RhinoからSimScaleプラットフォームへSTLとしてファイルをエクスポートする方法のガイド付きチュートリアル。
