特にRevitによる建築設計において、CFD検証の利用が増加しています。そのため、歩行者風快適性解析(PWC)を実行するためにRevitモデルを準備する方法を知ることが重要です。RevitモデルをSimScaleに取り込む方法については、以下をご覧ください。
SimScaleには、歩行者風の快適性解析のための専用モジュールがあり、簡単に設定できます。SimScaleを使用したPacefish®\(^1\) PWC解析の詳細は こちら をご覧ください。
目的
この記事では、Revitファイルを開き、地形作成を含むモデルの範囲を定義する方法に関するワークフローを中心に説明します。これにより、Revitから有効なCFD対応モデルを確実に作成することができます。
RevitからSimScaleへのワークフロー
ワークフローを説明するために、Revitの詳細な住宅形状を例にとります:

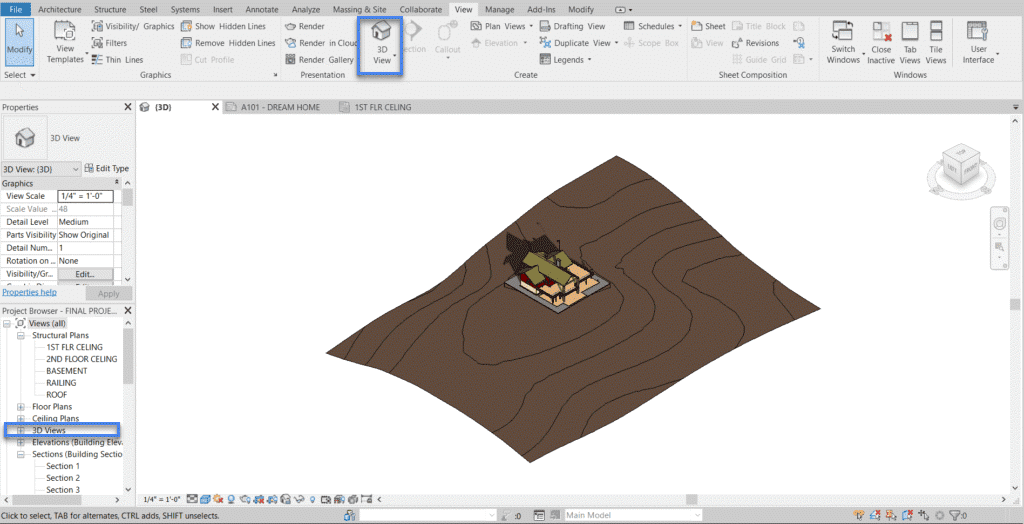

デフォルトでは、RevitはStrtuctural plans modeでモデルを開きます。3Dビューは、下図のようにView ->3D でアクセスできます。
外部風解析のためのモデルのクリーニング

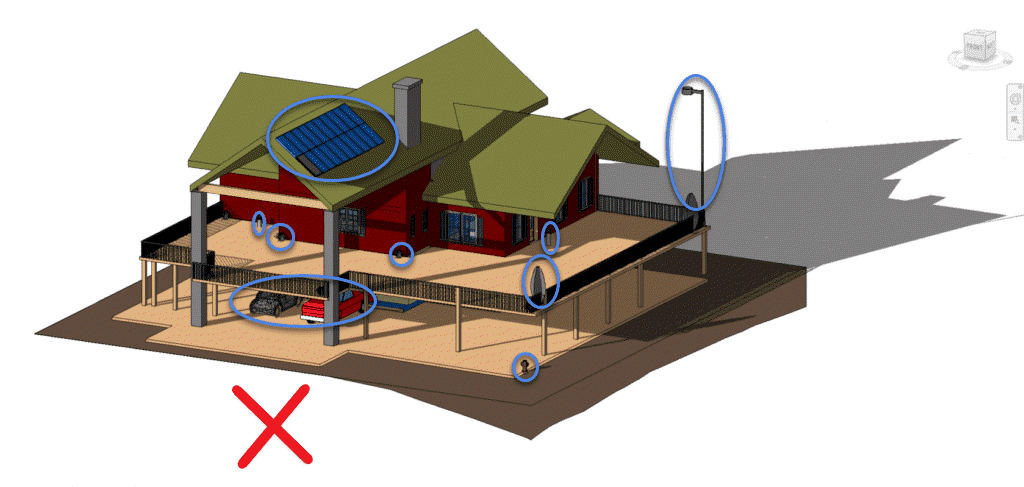

一般的に、Revitモデルには多くの詳細が含まれています。しかし、効率的な外部風解析のためには、詳細なコンポーネントは必要ありません。このセクションでは、モデル内のこれらのコンポーネントを特定し、モデルの最終的なスコープを定義する方法を示します。
モデルに存在するコンポーネントをブラウズするには、 Visibility Graphics を使用します。Visibility Graphicsにアクセスするには、下図のように View -> Visibility / Graphics を選択します:
外部風解析では、解析対象の建物の形状と地形を定義する基本的なコンポーネントのみが必要です。したがって、解析に必要な要素や部品を確認することをお勧めします。
以下は、CFDシミュレーションに必要な重要項目のリストです:
- 天井
- 柱
- カーテンパネル
- 壁
- 地形
- 床
- マス
- 屋根
- 敷地

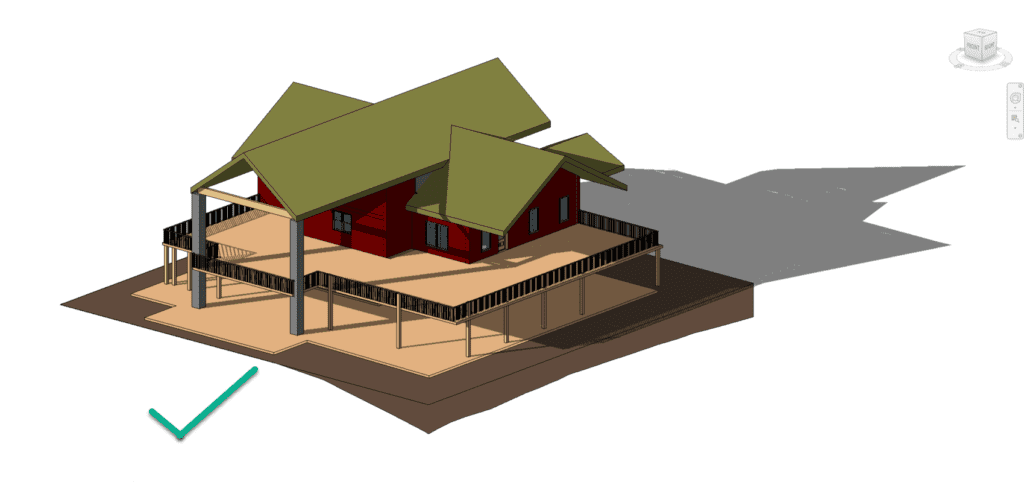

上記のグループ以外はオフにすることができます。3Dビューアで有効にするには、 Apply を押します。
| ベストプラクティス |
| 外部風解析では、家具、パイプ、継手、ダクト付属品、電気機器、ドアベル、安全システム、ワイヤーなどは必要ありません。一般的に、寸法が比較的小さいもの(<0.5\(m\) )は推奨されません。 |
地形の作成

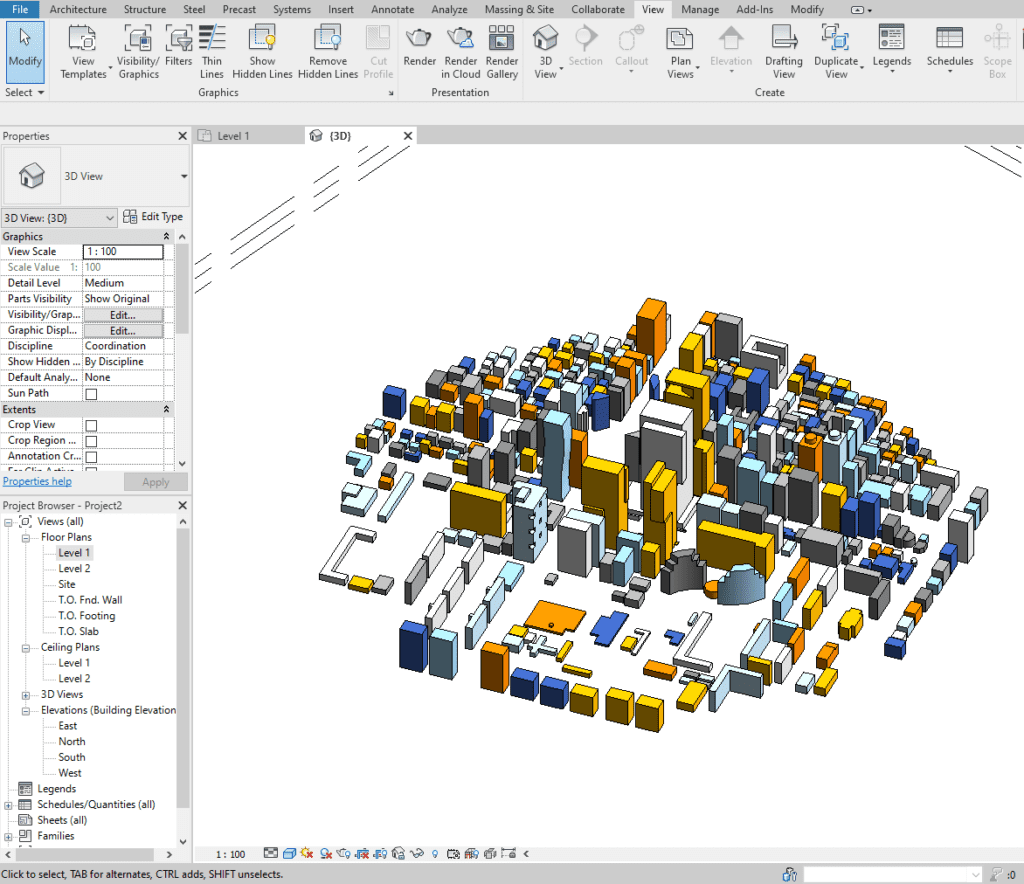

多くの場合、Revitモデルには建物が含まれていますが、下のジオメトリのような周囲のトポロジは含まれていません:

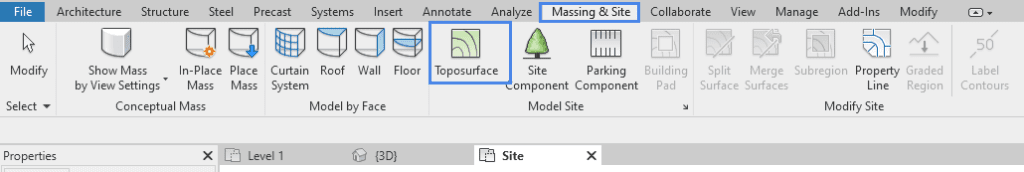

建物の高さが異なる場合は、CADモデルに地形を追加して、その違いを把握することをお勧めします。Revitでは、Massing & Site のToposurface ツールを使用して地形を構築できます:

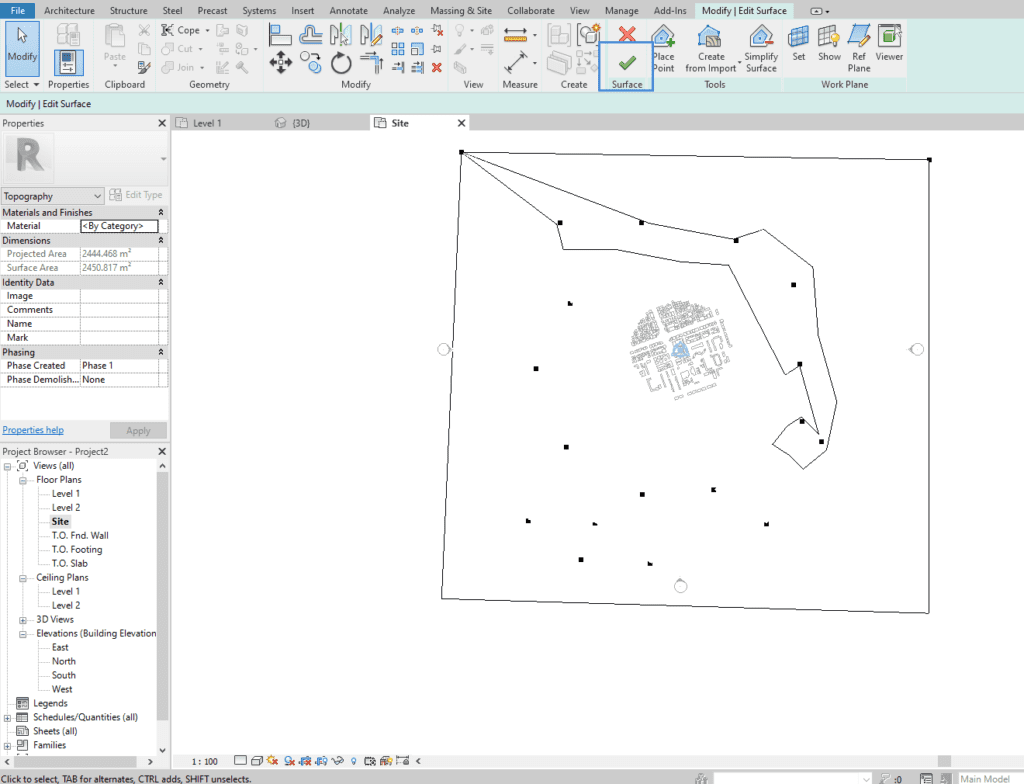

Toposurfaceツールを 使用すると、異なる 標高の ポイントを定義して地形を定義できます。ポイントは、Place Point を使用して手動で定義できます。また、 Create from Import を クリックして、定義済みの.csvファイルを使用することもできます。
- Place Point 機能を有効にします。
- 次のポイントの 標高を 調整
- ビューアをクリックしてポイントを設定
ベストプラクティスとして、PWCシミュレーションに使用する地形は計算領域よりも広くする必要があるため、 Region of Interest (関心領域)よりもはるかに遠くまで地形を拡張することが重要です。地形はすべての方向で計算領域よりも広くすることが目的です。

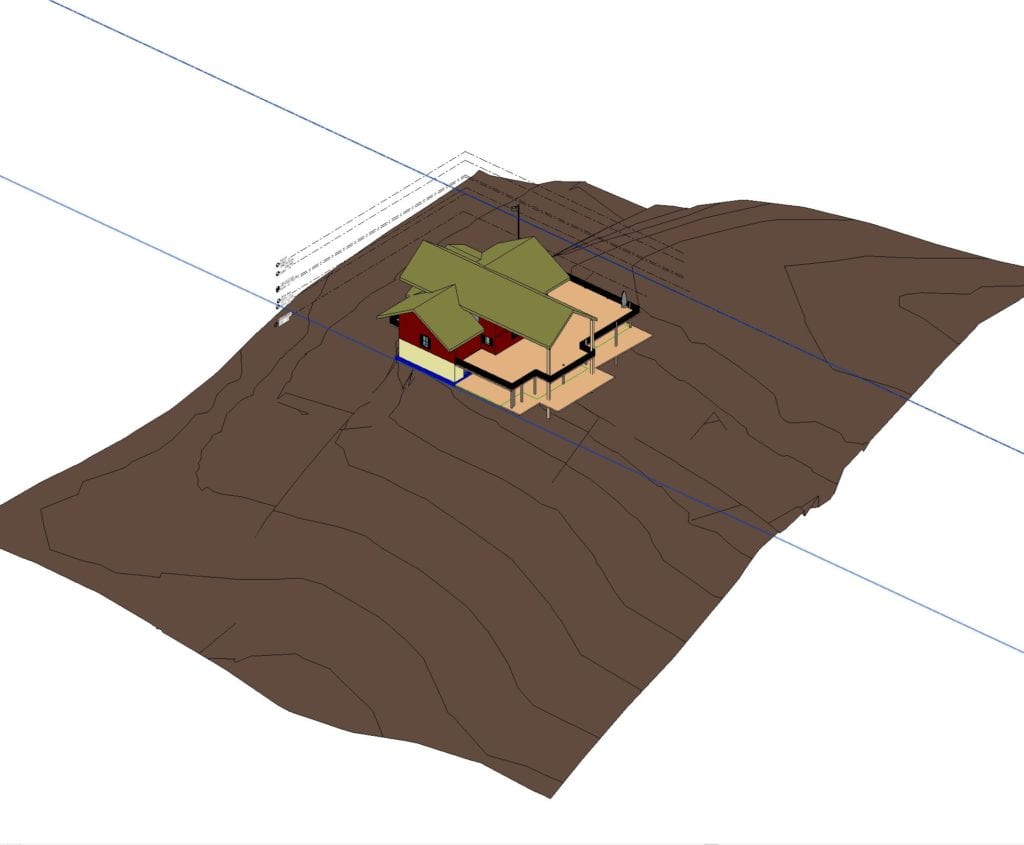

出来上がった地形を確認するには、3Dビューから見るのが最適です。また、高さコンター設定を調整することで、可視性が向上する場合があります:
最後に、出来上がったモデルをRevitから.stlジオメトリとしてエクスポートし、シミュレーション用にSimScaleにインポートすることができます。
外部風解析のための一般的なCAD要件については、以下の記事をご覧ください:
