Revitから地形付きのモデルをエクスポートするには？

このナレッジベースの記事では、以下の質問に回答します:

• Revitから地形や地形を含むCADモデルをエクスポートする方法は？
• このような地形モデルをRevitからSimScaleに直接インポートできますか？

ワークフロー

比較的平坦な地形を持つ都市マスモデルの場合、地形が解析に関連するかどうかはユーザーが決定できます。Revitから建物だけをエクスポートするには、 「RevitからSimScaleにモデルをエクスポートする方法は」 の記事に従ってください。

地形に凹凸がある場合、地形モデルで風解析を行うことが望ましいです。Revitは地形を トポサーフェス と呼ばれるサーフェスとしてモデル化します。Revitから地形付きで直接エクスポートすることも可能ですが、これには回避策もあります。

SimScaleへの直接エクスポート

Revitから地形モデルを.RVTとして直接エクスポートし、SimScaleにアップロードすることができます。

• File タブを選択します；
• モデルを Project として保存します:

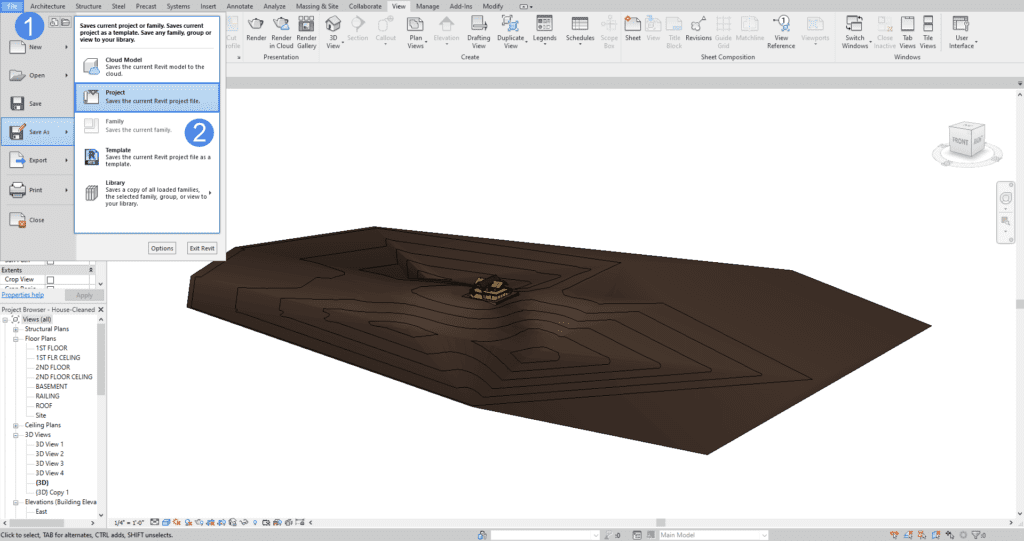

図1: 地形モデルを Project として保存すると、.RVTとして直接エクスポートできます。

次に、ファイル名を付け、保存場所を選択します:

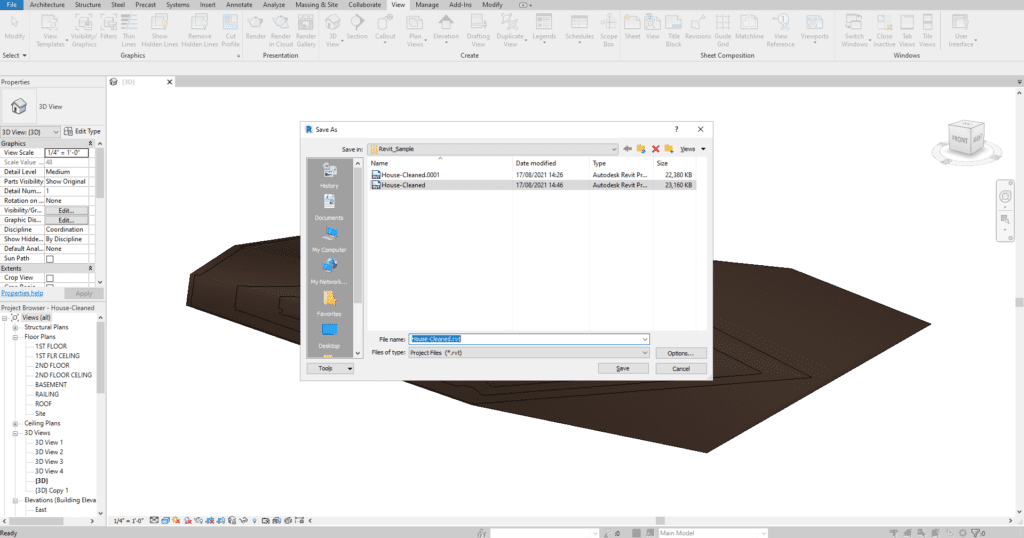

図2: エクスポートの最後に.RVTファイルに名前を付けて保存します。

これでSimScaleにアップロードする準備ができました。

Rhinoを使用したRevitからの地形付きモデルのエクスポート

トポグラフィをエクスポートするもう1つの回避策は、DXF CAD形式でエクスポートすることです。プロジェクト全体を(建物と一緒に)DXFファイルとしてエクスポートするには、現在のビューアでそれらをアクティブにしてください。その後、File ->Export -> CAD Formats -> DXF からDXFファイルにエクスポートします。

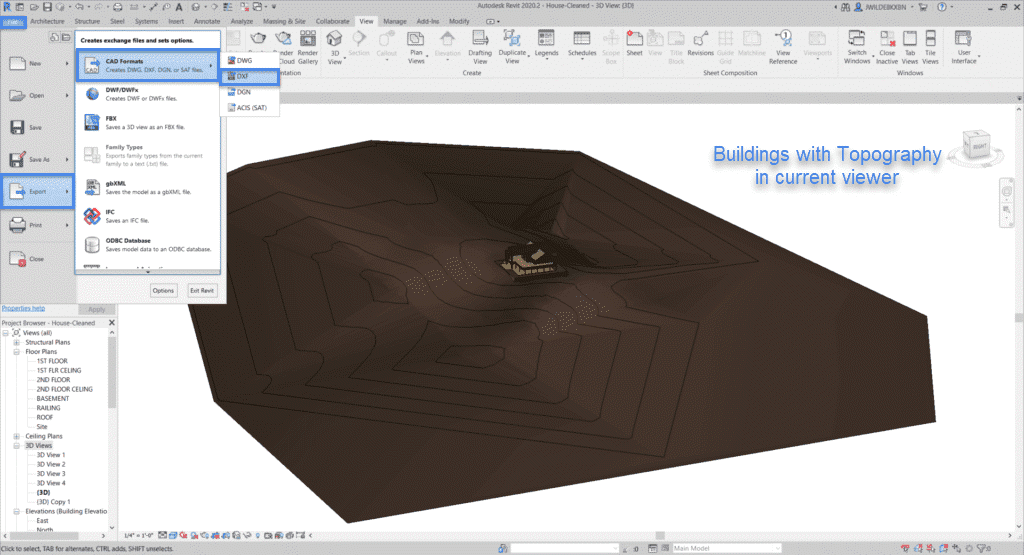

図3: 地形モデルをDXF形式でエクスポート

次のダイアログボックスで、目的の名前とフォルダを選択し、Next を押すと、モデルが目的の場所に保存されます。

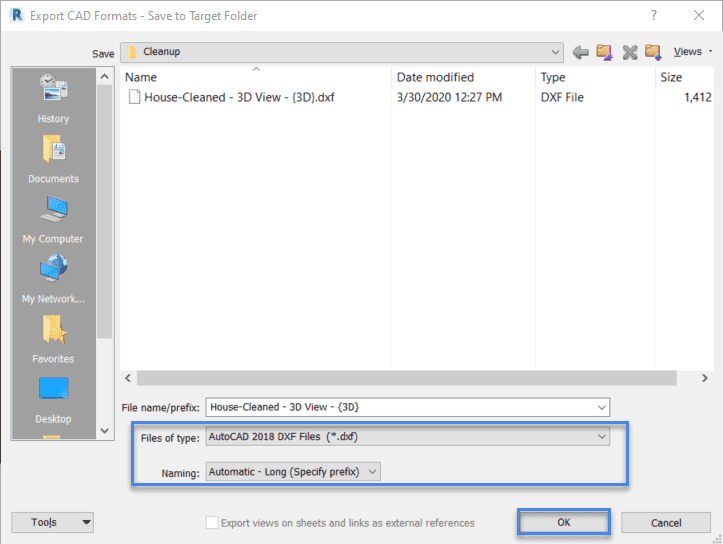

図4: DXFファイルとしてエクスポートされた地形の名前付けと保存

SimScaleへのDXFファイルのインポート

この地形付きモデルをSimScaleにインポートするには、DXFからSTLファイルを作成する必要があります。この記事では、 Rhino を使用して説明します。

RhinoでDXFファイルを開くには、 Open → RevitからDXFファイルを選択→ Open を選択します。

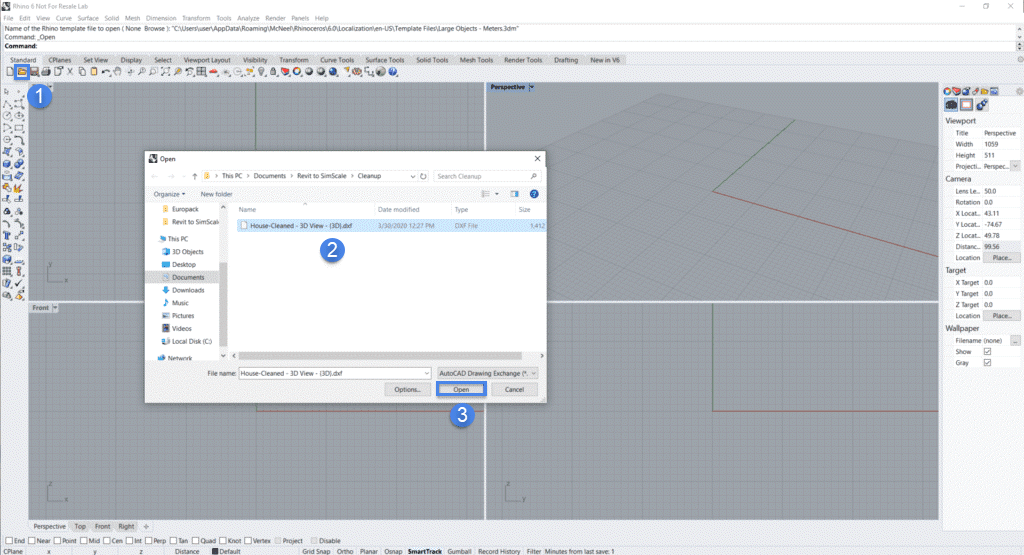

図5: Rhinoを使用してRevitからエクスポートしたDXFファイルを開きます。

Convert wide polylines to surfaces (ワイドポリラインをサーフェスに変換) オプションを選択し、インポート時にメッシュを Automatic に設定します:

単位

DXFファイルをRhinoにインポートする際、単位が適切であることを確認してください。例えば、モデルがRevitからメートルでエクスポートされている場合、Rhinoにインポートする際に メートルを 選択します。この設定を誤ると、地形ファイルに影響を与える可能性があります。

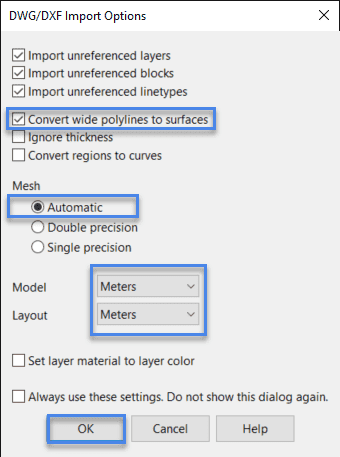

図6: Rhinoのインポートオプション

Rhinoでは、下の画像のようにDXFファイルをSTLとしてエクスポートするだけです。

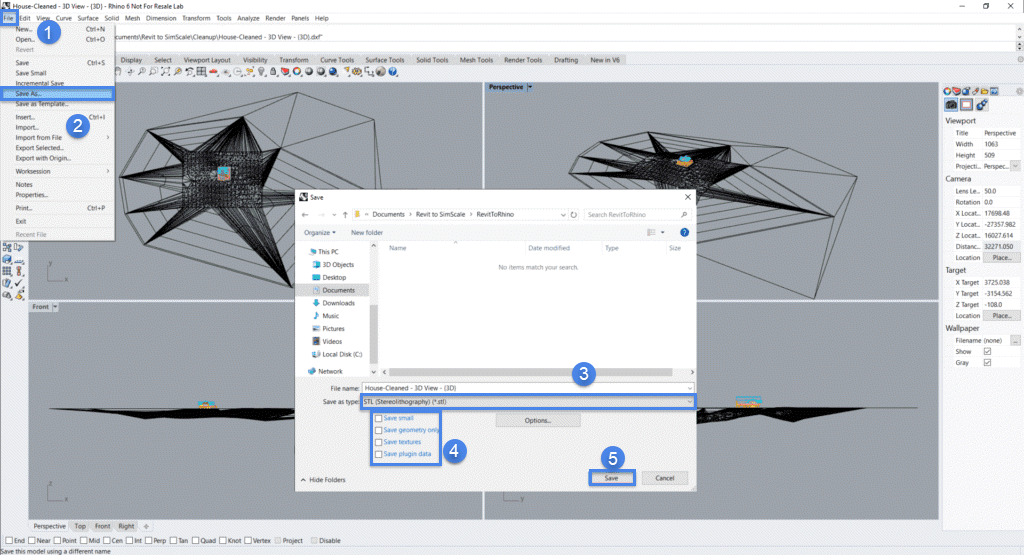

図7: 最後に、地形はSTLファイルに変換され、保存してSimScaleにインポートする準備ができました。

このSTLファイルをSimScaleにインポートする準備ができました。他のCADモデル拡張と同様に、STLファイルのインポート手順は CAD準備とアップロードのドキュメント で説明しています。

関連記事

Rhinoを使用して地形を拡張する方法については、 こちら をクリックしてください。
