解決方法 - ポストプロセッサー

SimScaleのポストプロセッサのデフォルトでは、凡例の最大値と最小値の範囲は、計算領域全体で選択されたパラメータの最大値と最小値のセル値に基づいて自動的に設定されます。

凡例のカスタマイズワークフローを紹介するために、チュートリアル: 自動車内部の熱的快適性の結果を検証します。このプロジェクトでは、流入口として機能する通気口で最大の速度値が観察されます。

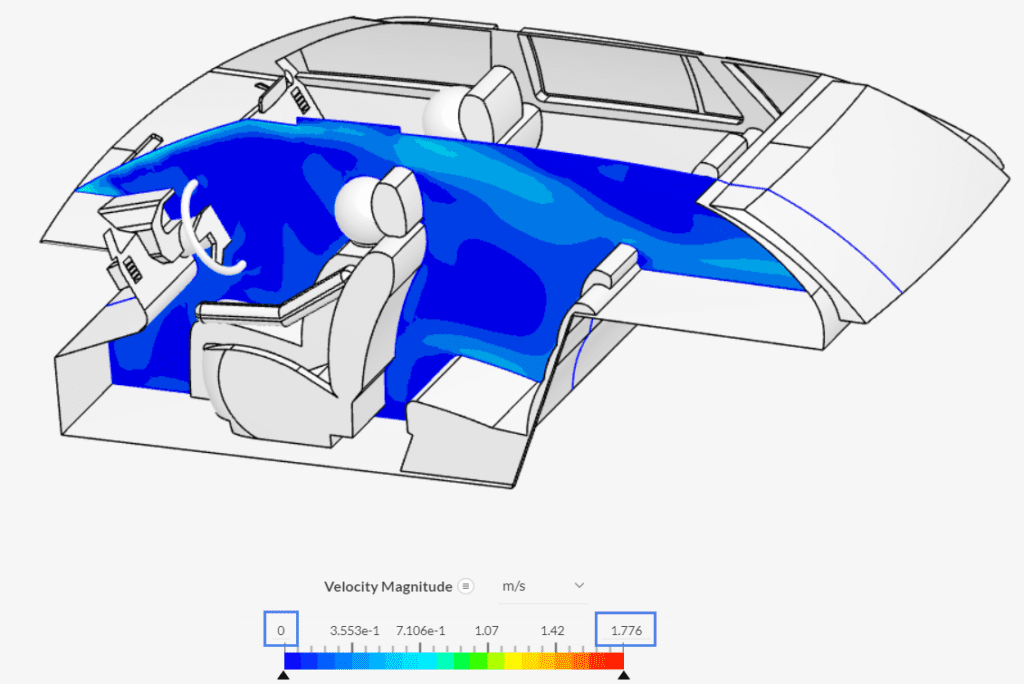

ベントから離れた切断面の速度場の解析に興味がある場合、デフォルトの速度範囲は、最も洞察的な設定ではないかもしれません。下の図は、デフォルトの速度範囲での結果を示しており、切断面のほとんどが青くなります:

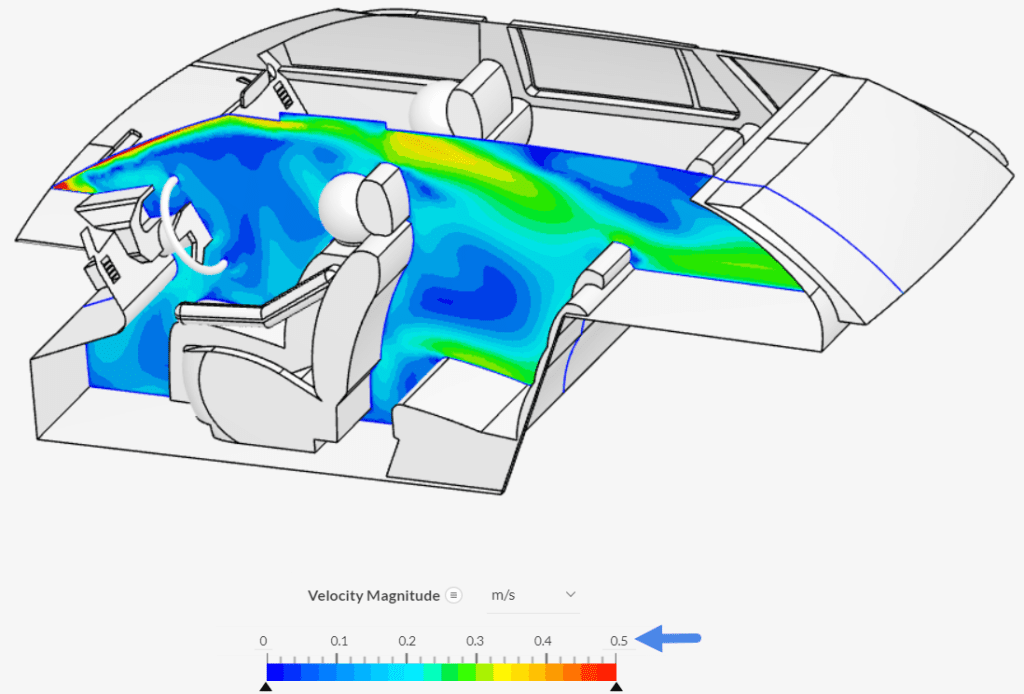

上の切断面に基づいて、可視化を改善する1つのオプションは、凡例バーの最大値を下げることです。最大値も最小値も、それらをクリックして、新しい値を入力することで編集できます:

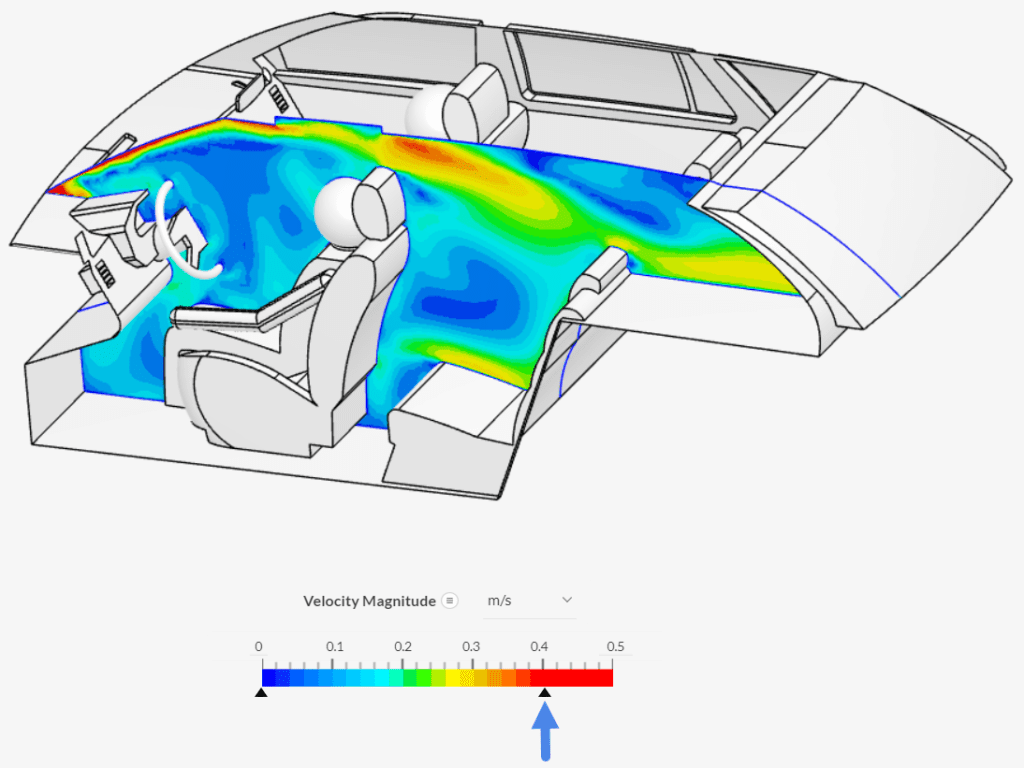

さらに、スケールの下にある2つの矢印をスライドさせて、色付けを動的に調整することもできます:

凡例の範囲を手動で変更した後、設定は次の場合に維持されることに注意してください:

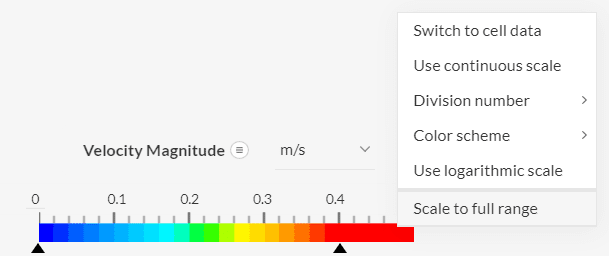

凡例をデフォルト設定に戻すには、凡例バーを右クリックして Scale to full range を選択します:

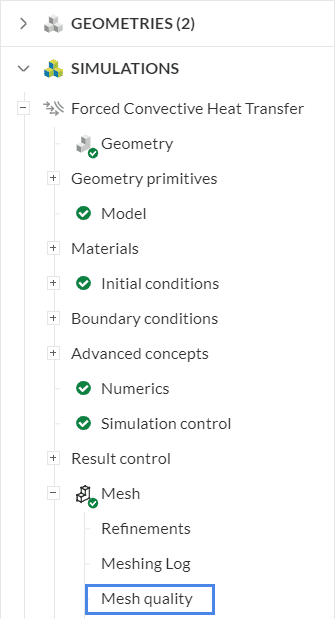

ソリューション - Mesh quality

Mesh quality ビューアは、旧バージョンのポストプロセッサをベースにしており、ユーザーインターフェースはメインのポストプロセッサとは若干異なります。

デフォルトとして、凡例の最大および最小範囲は、ドメイン全体における選択されたパラメータの最大および最小セル値に基づいて自動的に設定されます。

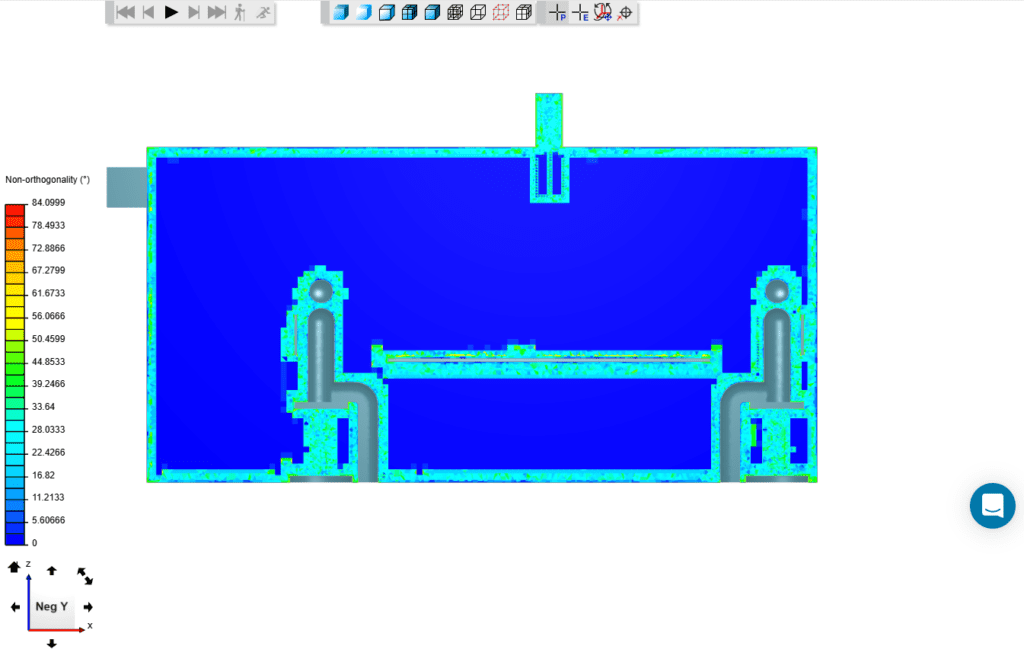

次の例では、部屋の表面のセルの非直交性は、部屋の体積よりもはるかに高くなっています。したがって、非直交性が非常に高いセルを見つけることは困難です。

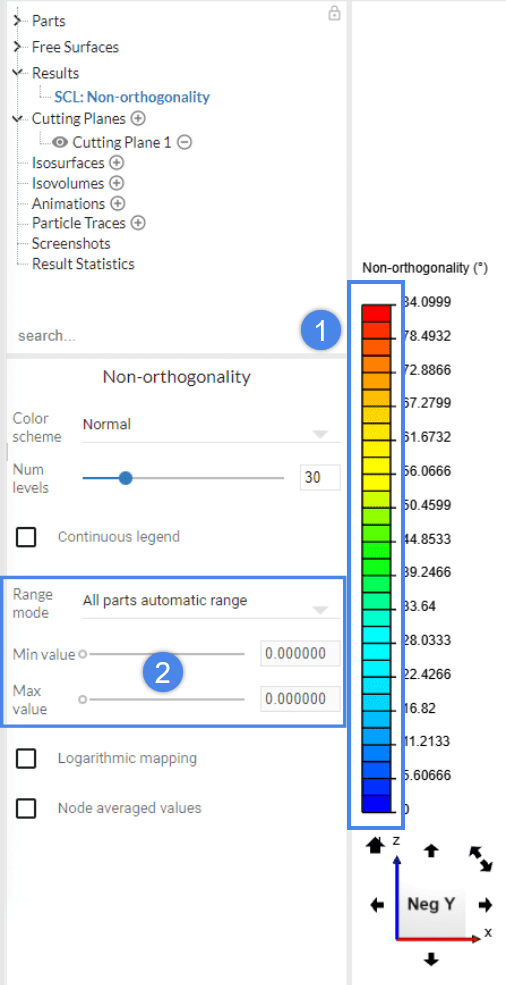

凡例を編集するには、まず凡例を左クリックします。デフォルトでは、Range mode が All parts automatic range に設定されています。

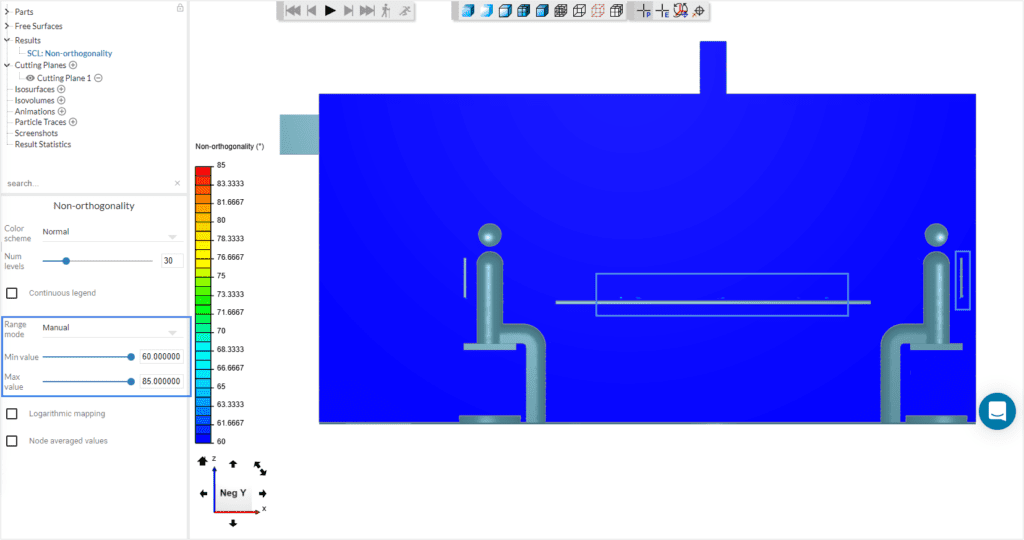

最大値と最小値を変更するには、 All parts automatic rangeを Manual に設定し、 Min と Max の値を調整します。

詳細については、メッシュ品質評価に関するページをご覧ください。
