この記事では、Pedestrian Wind Comfort (歩行者風快適性)解析でメッシュを可視化するために必要な手順を説明します。

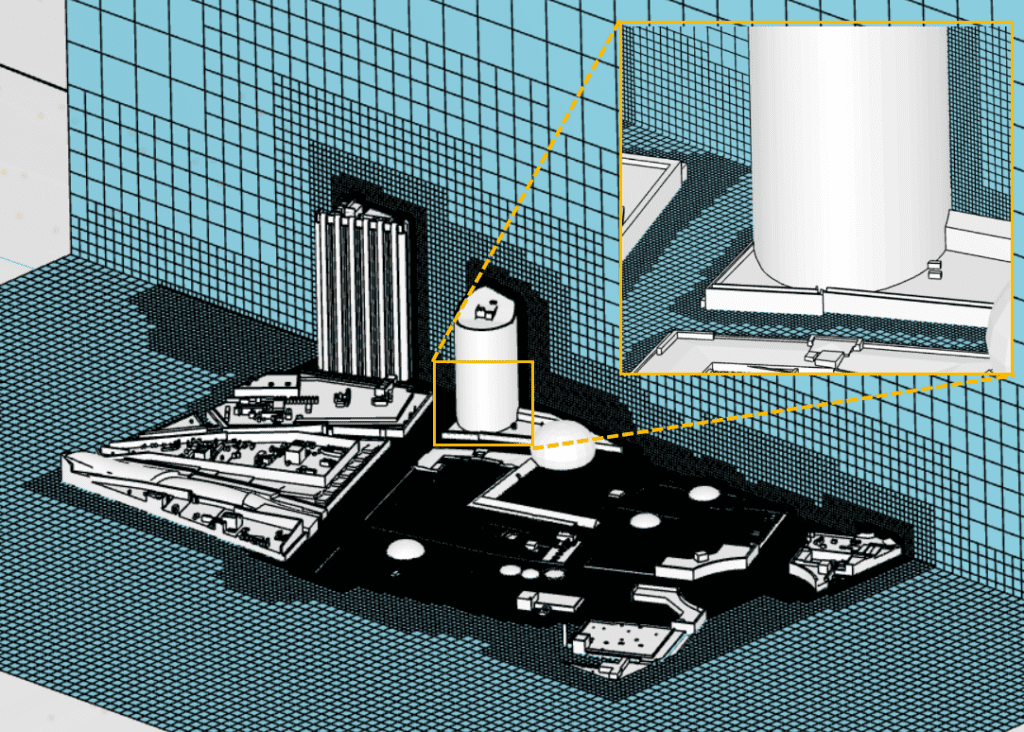

visualization the mesh resolution in pwc pedestrian wind comfort analysis on simscale — 図1: PWC解析におけるメッシュ解像度の確認

解決方法

PWC解析でメッシュを可視化するには、個々の風向結果を選択する必要があります。

PWC解析タイプの詳細については、こちらのドキュメントページをご覧ください。また、このページではPWC解析のメッシュ設定について詳しく説明しています。

注記

後流領域を正確に解像するために、建物の風下側で追加のリファインメントが追加されます。このリファインメントは、風向きに応じて個別に適応されます。その結果、風向ごとに個別のメッシュ結果が表示されます。

ベストプラクティス

1.風向のメッシュ結果の選択

指定された風向の流体領域のメッシュを見るには、まず図2のように Mesh resultsに移動します:

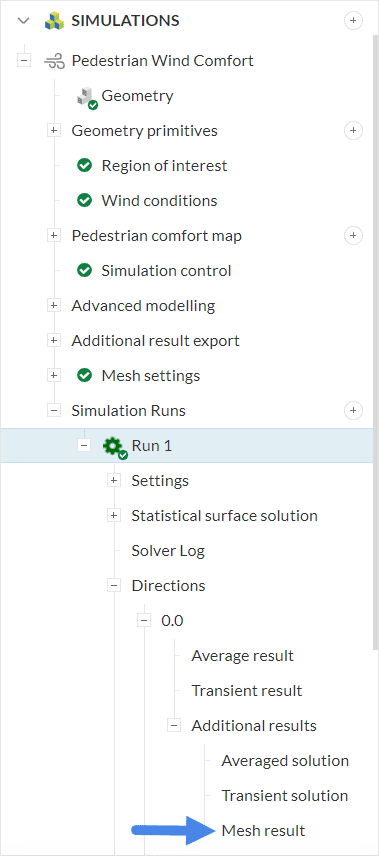

inspecting voxel mesh results for a pwc analysis — 図2: メッシュ結果は風向ごとに異なります。

これでポスト処理環境が開き、フィルタを作成することができます。Cutting plane (切断面)はメッシュ要素をその上にプロットすることができるので、非常に便利です。

2. Cutting plane (切断面)上のメッシュ解像度の表示

ポストプロセッサが開いたら、まず 流体ボリュームと床部分が表示されていないことを確認します。こうすることで、メッシュの可視化がより簡単できれいになります。

improving mesh visualization pwc — 図3: ポストプロセッサでのパーツの可視性のコントロール。この設定により、メッシュの視覚化が容易になります。

メッシュを検査する最良の方法は、Cutting plane (切断面)を作成し、その上にメッシュ要素をプロットすることです。そのためには、以下の手順に従ってください:

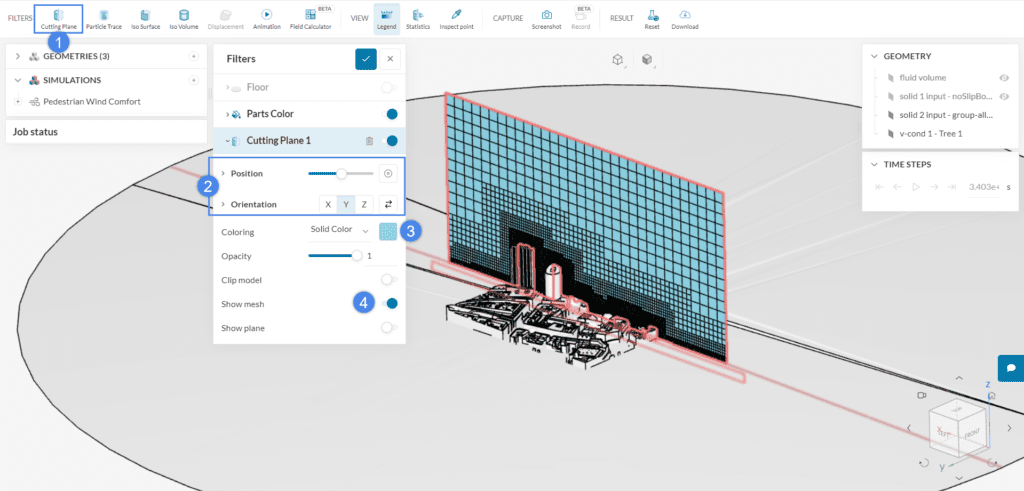

creating a vertical mesh clip in pwc post-processor within the simscale platform — 図4: メッシュ要素を**Cutting plane** (切断面)にプロットすることで、メッシュの密度を明確に見ることができます。

フィルターリボンを使って、 Cutting plane (切断面) フィルターを作成します。
Cutting plane (切断面)の Position (位置)と Orientation (向き)を任意に調整します。
メッシュセルのColoring (色付け)には 、 Solid color か Cell sizeを使います。
最後に Show mesh オプションを有効にします。これでCutting plane (切断面)上にメッシュが表示されます。

必要に応じて、水平メッシュクリップも簡単に作成できます。最初のCutting plane (切断面)を複製し、 Position (位置)と Orientation (向き)を変更するだけです:

multiple cutting planes with mesh pwc — 図5: 既存の**Cutting plane** (切断面)を複製し、その向きを調整。

以上の簡単なステップで、PWCシミュレーションのメッシュをさらに評価することができます。なお、メッシュの可視化はPWCシミュレーションの各方向で利用できます。

ご存知でしたか？

PWC解析の背景メッシュのサイズは高度に自動化されています。多くの場合、ユーザはメッシュの細かさをModerateからFineに調整する以外、メッシュのサイジングを行う必要はありません。メッシュのサイジングは特定のユースケースを対象としているため、モデルサイズが1 - 10\(km^2\) で、Region of interest (関心領域)の半径が 200\(m\) - 500\(m\) の場合に最適です。
