構造シミュレーションで変位を見るには？

この記事では、SimScaleのオンラインポストプロセッサでFEAシミュレーションの形状部品の変位を可視化する手順を説明します。

解法

有限要素解析(FEA)では、通常、形状部品が移動します。これは荷重、平行移動、回転、振動、熱影響によるものです。

シミュレーション終了後、ユーザーは以下の2つのオプションのどちらかをクリックすることで、ポスト処理セクションに入ることができます:

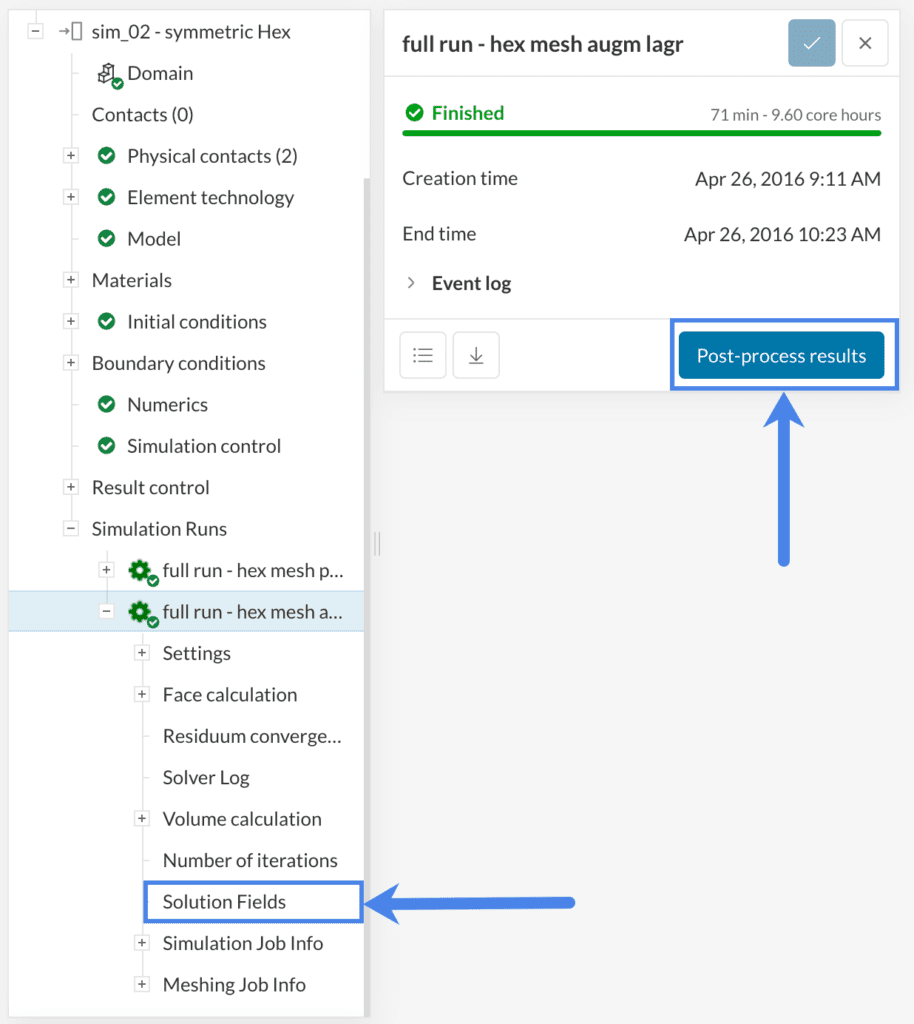

図1: SimScaleのポスト処理セクションに入る2つの方法

ポスト処理では、デフォルトで、シミュレーションされた最新の時間ステップで、Scaling factorを1として変位を視覚的に表示することができます:

図2: ポストプロセッサーのデフォルト結果には、通常のScaling factor 1の部品の変位が含まれています。

ユーザーは、Scaling factorを手動で入力するか、バーを調整することによって、変位をより明確に見るためにスケールファクターを適用することもできます。例として、片側が固定された直線の梁で、もう片側が遠隔からの力を受ける場合を示します。図3の上はScaling factorは0.5で、下は2です:

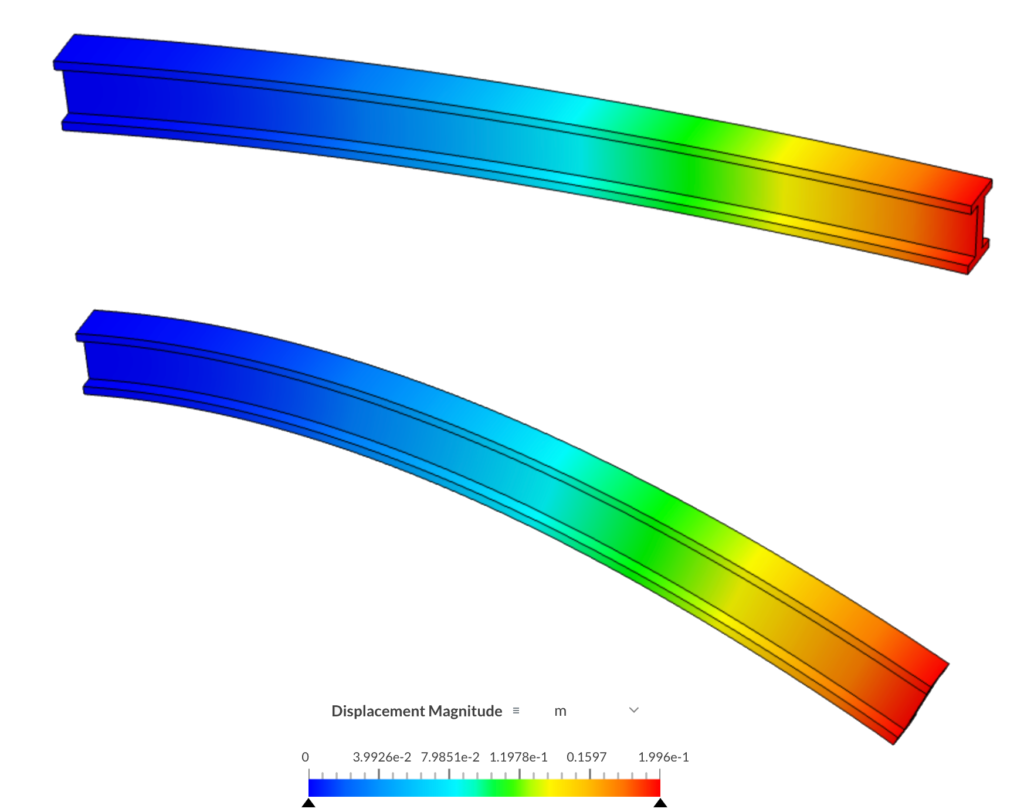

図3: 直線梁の可視化。Scaling factor 0.5(上)と2(下)の比較。

変位の視覚化とAnimationフィルタを組み合わせることも可能です。これは、非線形 Static (静的) 解析、 Dynamic (動的)解析、Harmonic (周波数応答)解析に特に有効です。

板金プレスシミュレーションのアニメーションの例を以下に示します。プレスと板金の変位が表示されています:

アニメーション1: フォンミーゼス応力の等高線を示す板金プレス工程。

有限要素解析シミュレーションのポスト処理については、以下のページをご覧ください:

• シートメタル板金プロセスシミュレーション
