この記事では、SimScaleでPedestrian Wind Comfort (歩行者風快適性)解析用の風データとしてSTATファイルをアップロードする方法について説明します。

ベストプラクティス

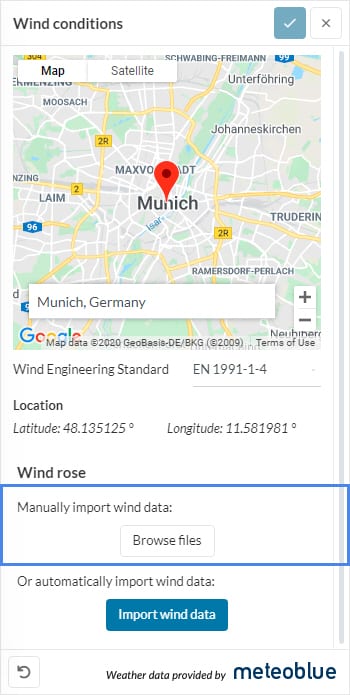

Pedestrian wind comfort (歩行者風快適性)解析では、さまざまな基準に従って歩行者の快適性を評価するために、対象地域の風データが必要です。SimScaleのパートナーである meteoblue®が提供する風データを使用するか、独自の風データをプラットフォームにアップロードすることができます。

STATファイルの準備

風力データをアップロードするには、ファイルの拡張子が .stat である必要があります。このファイルには風向と風速区間の割合が含まれています。図1はアップロード準備の整った.statファイルの例です:

stat file format pwc — 図1: PWC( Pacefish® \(^1\) )シミュレーション用の16の風向と11の風速区間を含むSTATファイルの例

以下項目の数字は図1中の数字と対応しています。

最初の行: .statファイルには、最初の行として次の記述を含める必要があります。
- Wind Frequency (m/s)。最初の行と風速データの間に空行があってはいけません。
速度範囲: この例では、風速の間隔は 2\(m/s\) です。しかし、異なる間隔を使用することも可能です。風速の間隔は <= で始まる必要があります。例えば、2番目の列は<=.5で、これはこの列が各風向に対して0.5\(m/s\) 以下の風速の割合を含むことを意味します。
風向: この例の風向の間隔は22.5°です。しかし、別の間隔を使用することも可能です。このファイルを作成する際には、ファイルを適切に読み込めるように、命名規則に従う必要があります。卓越風向は文字だけで構成されます。例えば、NNEはNorth North East(北北東)を意味し、(22.5°の角度)から吹いてくる風を表します。
度数分布: 風の度数は、風向ごとの速度範囲を指定する必要があります。
合計: 各風速区間の合計の割合と各方向からの風の合計の割合も必要です。
必ず最後に改行を追加してください。

覚えておいてください！

すべてのデータポイントに値があることを確認してください。データがない場合は0を代入してください。そうしないと、NaN (Not a Number)エラーが発生します。
度数の合計(∑f)が100%であることが理想的です。これが100%でなくとも、99%~101%の間に収まっている場合、偏差(100-∑f)を計算し、その偏差をゼロでない度数値に分配します。

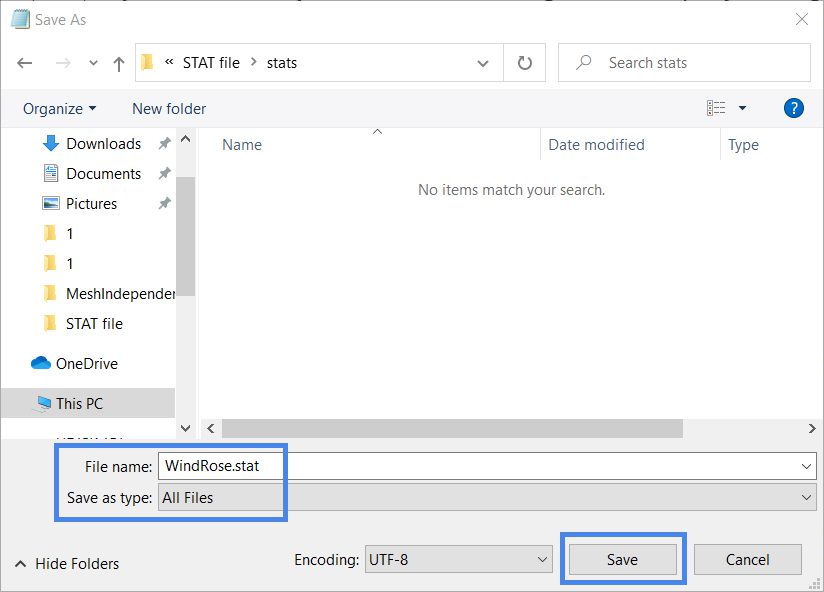

SimScale形式に関してデータを配置した後、.statファイルとして保存することができます。例えば、Windowsのテキストエディタで次のように行います:
