エラー

A setup with at least X regions is being used in a single-region analysis type. Please ensure that only one fluid region exists and that all other bodies are assigned to an advanced concept. If you have already meshed the geometry, ensure that all the meshing regions except one are cell zones.

単一領域解析タイプで、少なくともX個の領域を持つセットアップが使用されています。流体領域が1つだけ存在し、他のすべてのボリュームがAdvanced conceptsに割り当てられていることを確認してください。ジオメトリをすでにメッシュ化している場合は、1つを除くすべてのメッシュ領域がセルゾーンであることを確認してください。

何が起こりましたか？

Conjugate Heat Transfer以外のCFDシミュレーションで、プラットフォームがメッシュ分割の対象として複数の領域（ボリューム）を検出しました。

考えられる理由は何ですか？

Conjugate Heat Transfer以外の解析タイプでは、追加ボリュームが Advanced concepts として使用されない限り、複数のボリュームを使用することはできません。

どうすればよいですか？

Conjugate Heat Transfer 以外の解析タイプでこのエラーが発生する最も一般的な原因は、流体領域の抽出操作がないことです。Conjugate Heat Transfer 以外の解析タイプは 単一領域 解析であることに注意してください。そのため、正しく実行するには流体領域が必要です。

会議室内の空調解析のチュートリアルを例にとると、次のような形状でIncompressible (非圧縮性)解析を実行しようとすると失敗します。このジオメトリはソリッドパーツで構成されており、Conjugate Heat Transfer 以外の解析タイプ向けではありません:

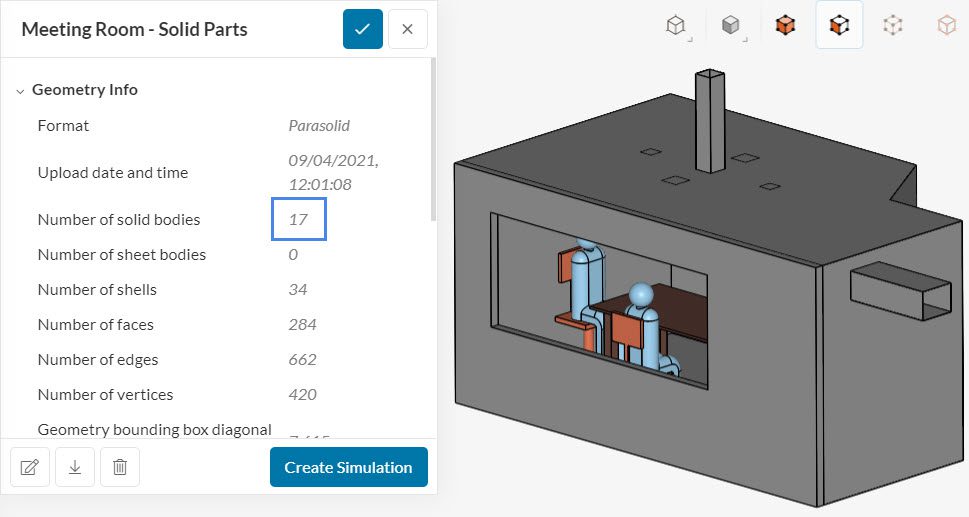

multi-region mesh error — 図 1: このジオメトリには 17 のソリッドパーツ(領域)が含まれています。この形状は、**Conjugate Heat Transfer** 以外のシミュレーションには適していません。

この形状をシミュレーションに適したものにするには、流体領域を作成し、ソリッドパーツを削除する必要があります。図2に、この手順を踏んで作成した会議室のジオメトリを示します:

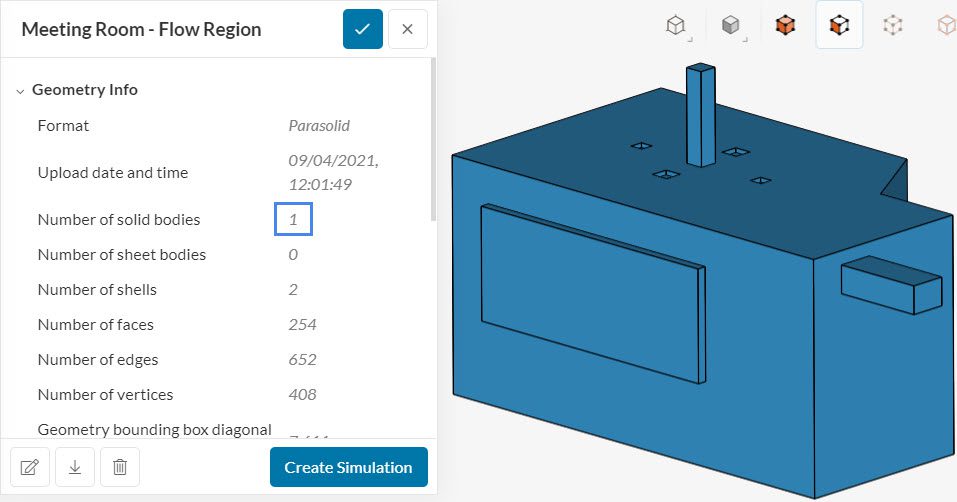

room with flow volume — 図2: **Conjugate Heat Transfer** 以外のシミュレーションに適した会議室の形状。

流体領域の作成方法については、こちらのチュートリアルを参照してください。

2つ目の一般的な原因は、Advanced concepts に関連しています。単一の解析領域を用いる解析では、Advanced conceptsを設定する際に、解析領域のボリュームの他に、ボリュームを用意することがあります:

lists of available advanced concepts in simscale that can be used to resolve multiple bodies in non cht simulations — 図3: **Incompressible** (非圧縮性) **Transient** (非定常)解析サンプルの**Advanced concepts**のリスト。

セルゾーンを作成し、Advanced conceptsに割り当てることを忘れると、シミュレーション実行時にこのエラーが発生します。
