| エラー |
|
Conformal meshing cannot be generated with overlapping entities {entities}. Please perform an interference check with your CAD tool and resolve them by subtracting or moving intersecting parts before importing the model again. 重複するエンティティでコンフォーマルメッシュ（節点共有メッシュ）を生成できません。モデルを再度インポートする前に、CADツールで干渉チェックを行い、交差するパーツを減算または移動することで解決してください。 |
何が起こりましたか？
エンティティが重なっているため、 コンフォーマルメッシュ（節点共有メッシュ）の作成に失敗しました。
考えられる理由は？
CADモデル内に重複するエンティティがあります。
今できることは？
ステップ1: 重複パーツの特定

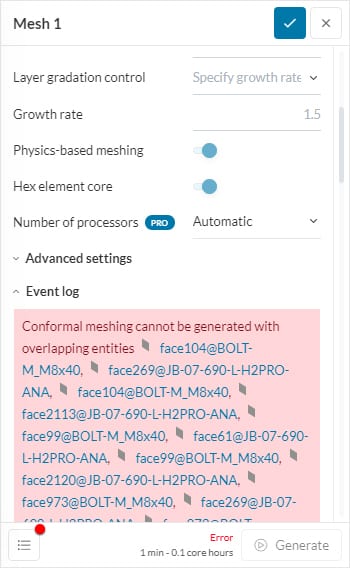

CADモデルをアップロードすると、イベントログに重複するエンティティを含むCADフォルトがリストされます。つまり、これは互いに貫通している面があることを意味し、これらの面をクリックするとハイライト表示され、問題領域の特定に役立ちます。
より良い方法は、CADソフトウェアに戻って、干渉や重なり合うサーフェスを検出する機能があるかどうかを確認することです。例えば、 Onshapeには干渉検出機能があり、CADモデルの干渉を検出することができます。その他のジオメトリに関連する不具合については、こちらの記事をご参照ください: CADモデルの欠陥を見つけるには?
ステップ2: 重複パーツのクリーニング
重複する面を特定したら、面同士が接触し、交差しないようにして、面をクリーニングします。次の図は、このエラーの原因となる重なり合った面と、クリーニング後のモデルの状態を示しています:
詳細については、以下の記事を参照してください:
