変形形状データ（構造解析の結果データ）をダウンロードできますか？

この記事では、SimScaleから変形形状をダウンロードする方法を紹介します。FEAシミュレーションによるCADモデルの変形は、SimScaleのオンラインポストプロセッサで直接見ることができます。変形形状を抽出するには、SimScaleから結果をダウンロードした後、ParaView を使用して変形メッシュをCADモデルとしてエクスポートします。

Paraviewを使用した変形形状のエクスポート

次のワークフローは、Paraviewを使用して変形形状をエクスポートする方法を示しています。以下のプロジェクトをご覧ください。

プロジェクトを開く

SimScaleの結果をParaviewで開くには、まずプラットフォームから結果をダウンロードします。 この記事では、結果をダウンロードしてParaViewで表示する手順を説明します。図1は、サンプルプロジェクトの結果をインポートした後のParaviewビューを示しています。

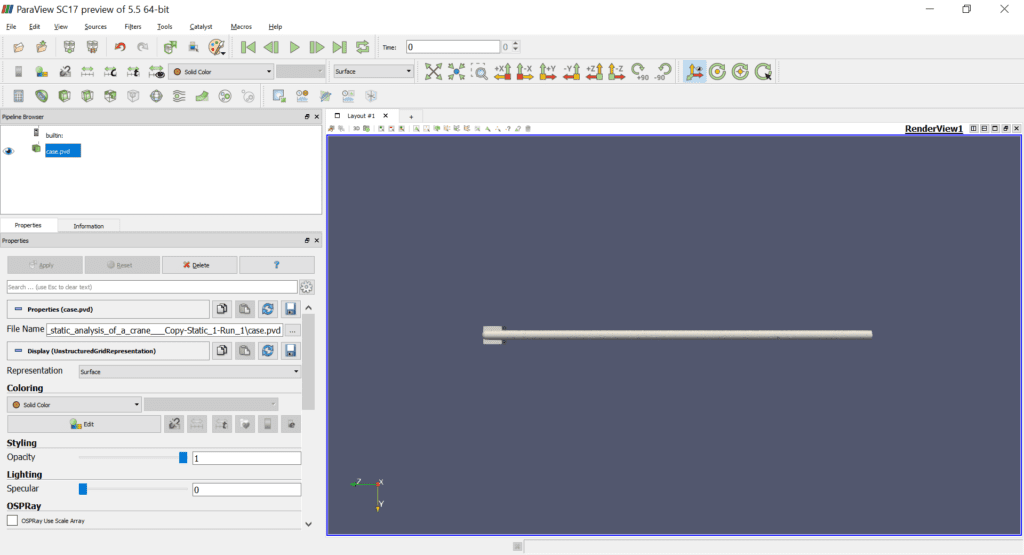

図1: SimScaleからエクスポートした結果のインポートビュー

結果ファイルをParaviewで開いたら、インポートしたメッシュに変位を適用するために Warp by vector (ベクトルによるワープ)フィルターを作成します:

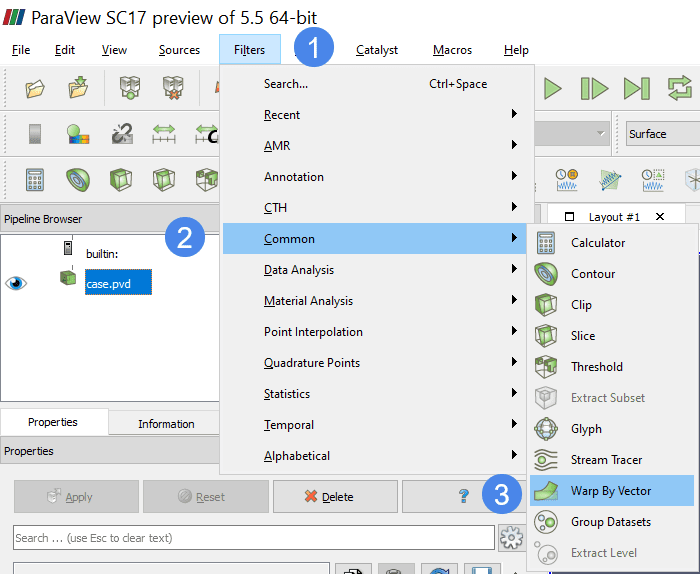

図2: フィルタメニューのCommonセクションから Warp By Vectorフィルタを選択します。

フィルターが適用されると、変形形状はこのようになります:

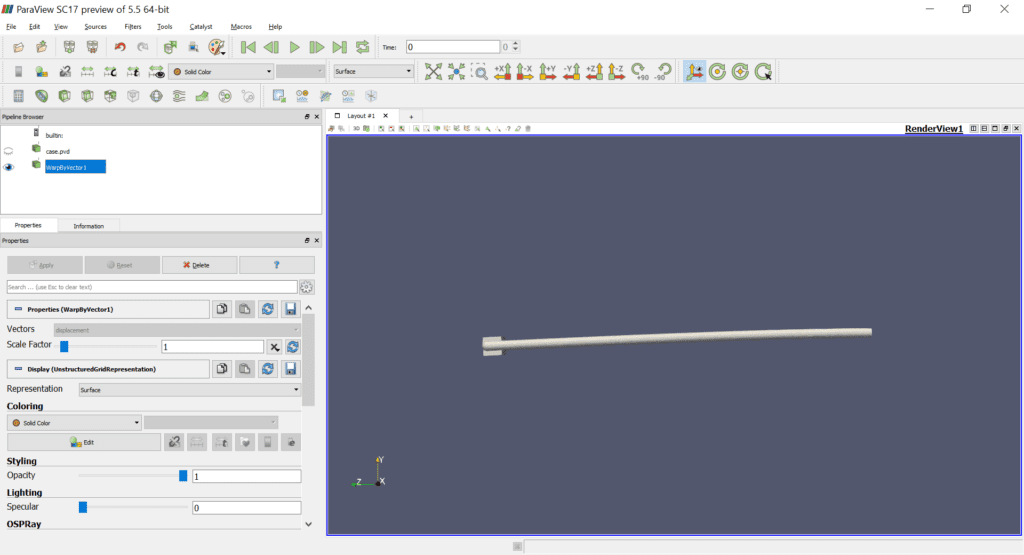

図3: ベクトルによるWarp By Vectorフィルタ適用後の変形形状。

変形した形状をエクスポートするには、まずExtract Block (ブロック抽出)を作成する必要があります。これは図 4 にあるように、 フィルタ メニューの Alphabetical セクションにあります。

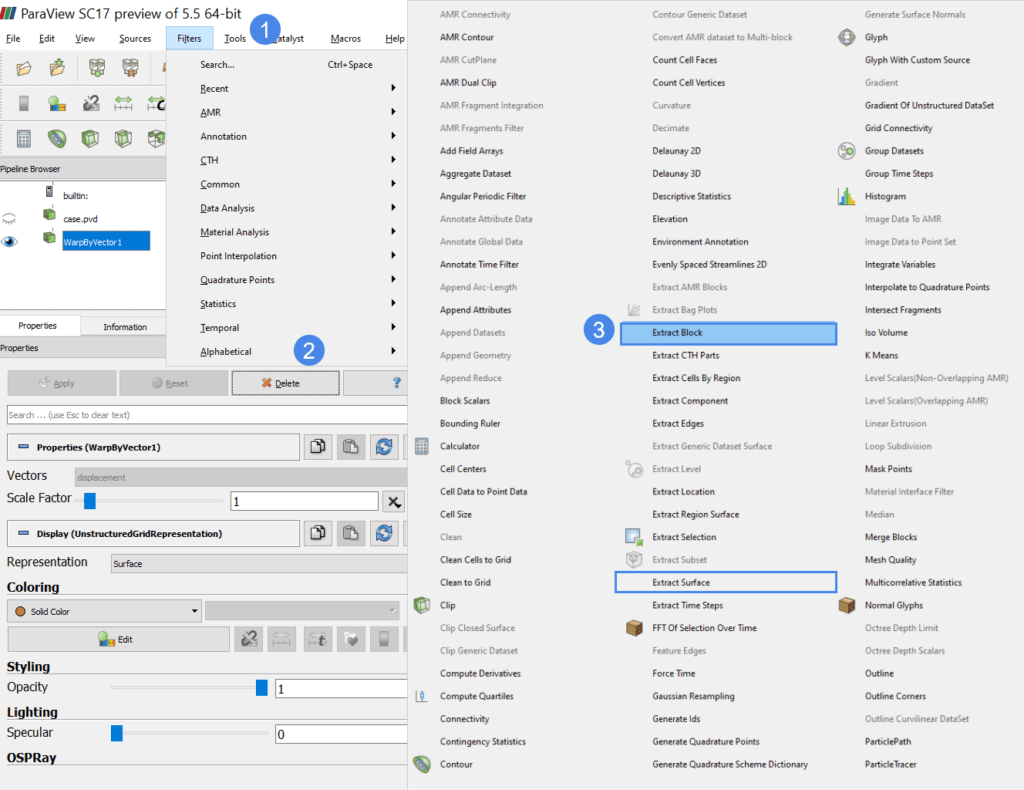

図4: Alphabeticalセクションに、利用可能なすべてのフィルタがあります。

Extract Block (ブロック抽出)フィルタを適用する際に現在の変形形状を使用するには、Unstructed grid (構造化されていないグリッド)オプションを有効にします。

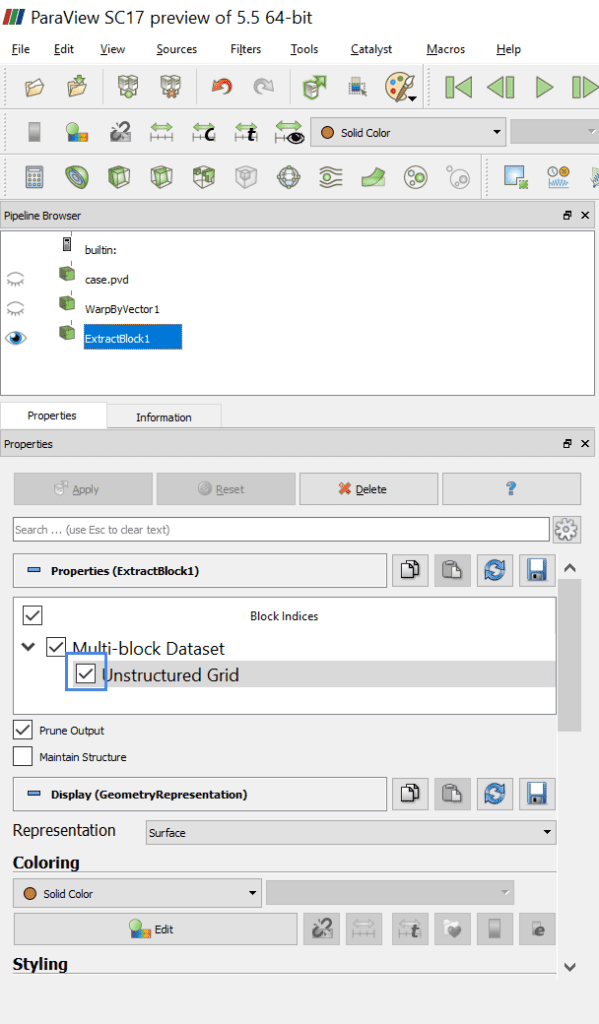

図5: Alphabeticalフィルターメニューから新しいExtract Block (ブロック抽出)フィルターを作成します。

変形形状のエクスポートの前に、変形形状のサーフェスを抽出する必要があります。そのためにExtract Surface (表面抽出)フィルターを作成します。これは図4にあるように、フィルターメニューのAlphabetical セクションにあります。オプションとして、抽出されたサーフェスを滑らかにするために細分化のレベルを上げることができます。

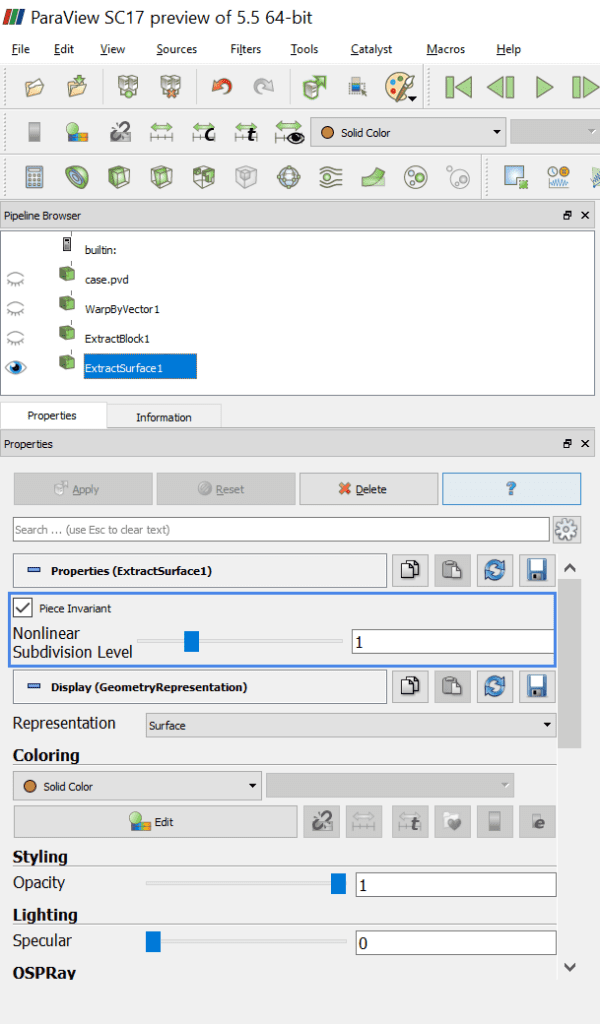

図6: Alphabetical フィルタメニューから新しいExtract Surface (表面抽出)フィルタを作成。

最後のステップは抽出した表面をエクスポートすることです。これを行うには、下図に示すように、 File をクリックし、Save Data を選択します。ポップアップウィンドウでエクスポート形式として.STLを選択します。

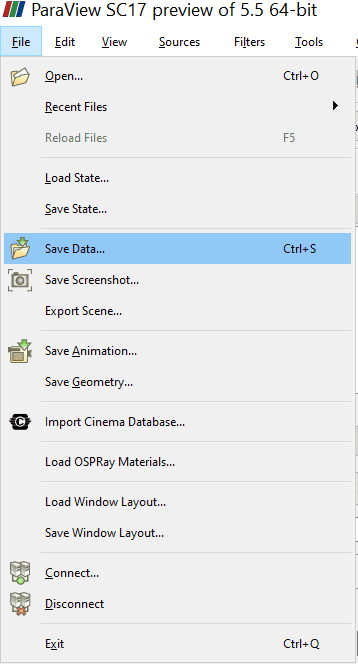

図7: Save Data で変形形状を.STLファイルとしてエクスポートします。

SimScaleでの変形形状の表示

SimScaleでは、モデルの変形形状を見るために結果をダウンロードする必要はありません。ポストプロセッサーで Displacement (変位) フィルターを有効にすることで可能です:

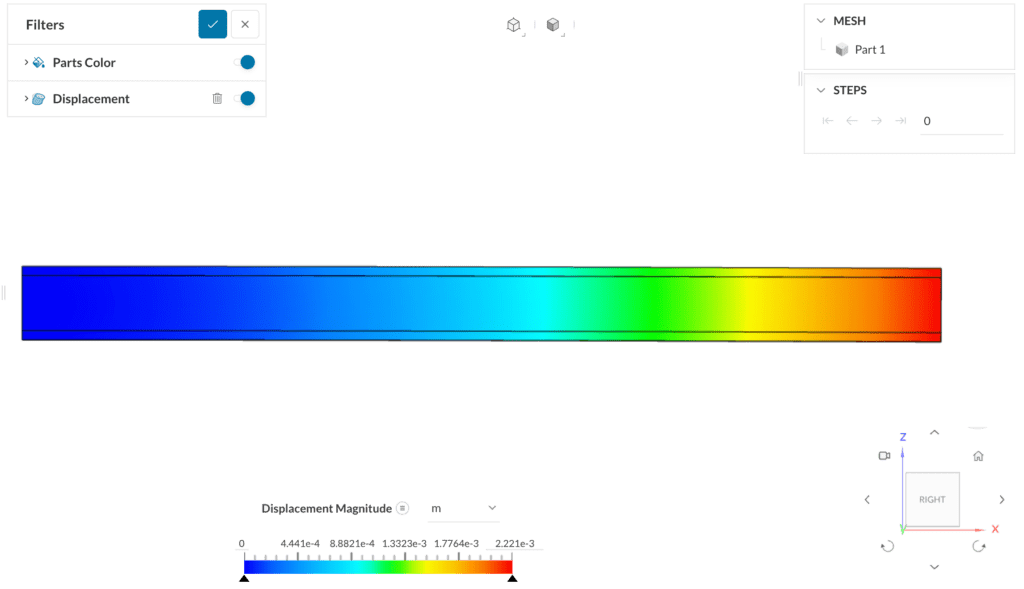

図8: SimScaleのポストプロセッサーで変位を可視化する手順

変形が小さすぎると、違いが小さすぎて見えません。変形を見やすくするには、変位を拡大縮小します。これはポストプロセッサの設定で可能です。

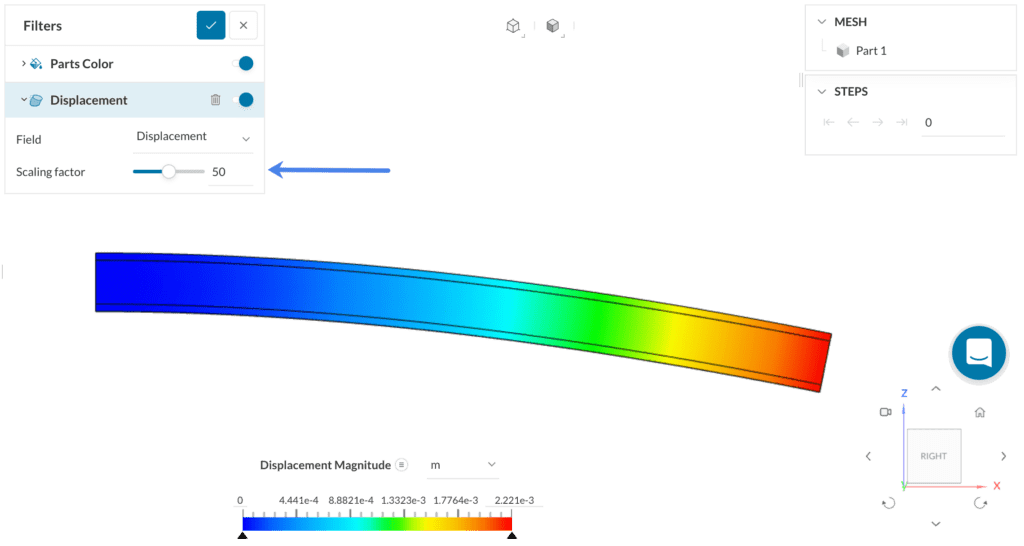

図9: Scaling factor はDisplacement (変位)フィルターの下に表示され、数値を入力するかトグルをスライドさせることで設定できます。ここでは、デフォルト(図7)と比べて変形を50倍にしました。

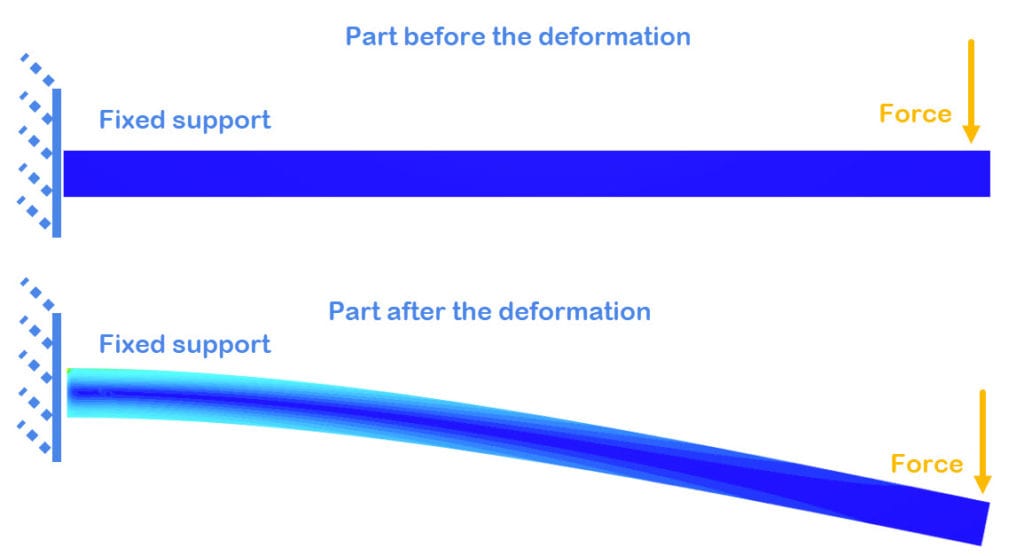

図10: 変形なしと変形の結果
