概要
既に作成済みのメッシュの大きさを確認したいです。何か良い方法はありますか？
➡ Mesh quality を用いると、作成済みのメッシュについて様々な分析が可能です。
手順
以下に、実際の手順を示します。

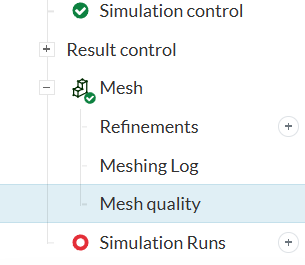

① シミュレーションツリーの Mesh を展開します。すると、 Mesh に関する詳細項目が表示されますので、 Mesh quality をクリックしてください。
② Mesh quality では、SimScaleでご利用いただけるポストプロセッサと同じUIで、メッシュに関する詳細な分析を実施していただけます。各種フィルタ機能もご利用いただけます。例：等値ボリューム表示など

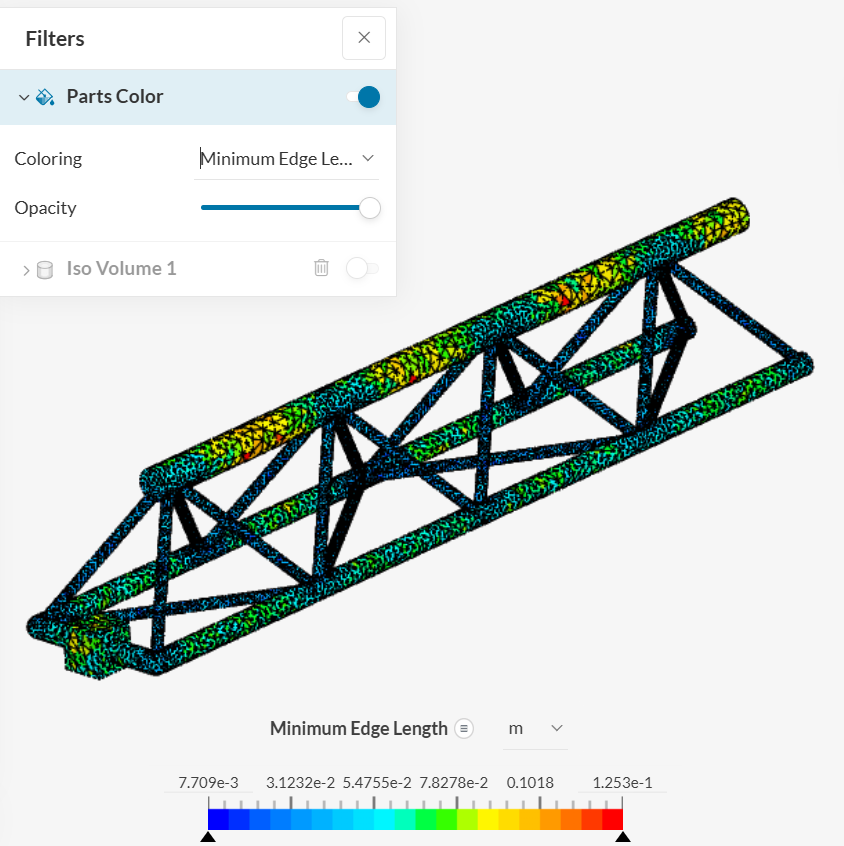

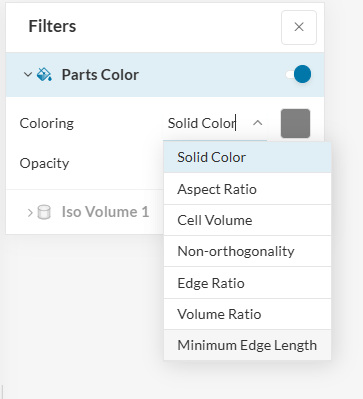

Parts Color より、 カラーコンター表示する項目を変更できます。ここでは、メッシュのサイズについて分析したいので、 Minimum Edge Length を選択します。これにより、各要素（セル）のエッジのうち、最小エッジの長さがカラーコンター図で表示されます。
※デフォルト表示では、モデルの表示方法が異なる場合がございます。メッシュの分割線を表示させる方法は、こちらをご覧ください。

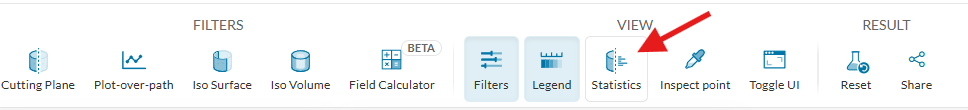

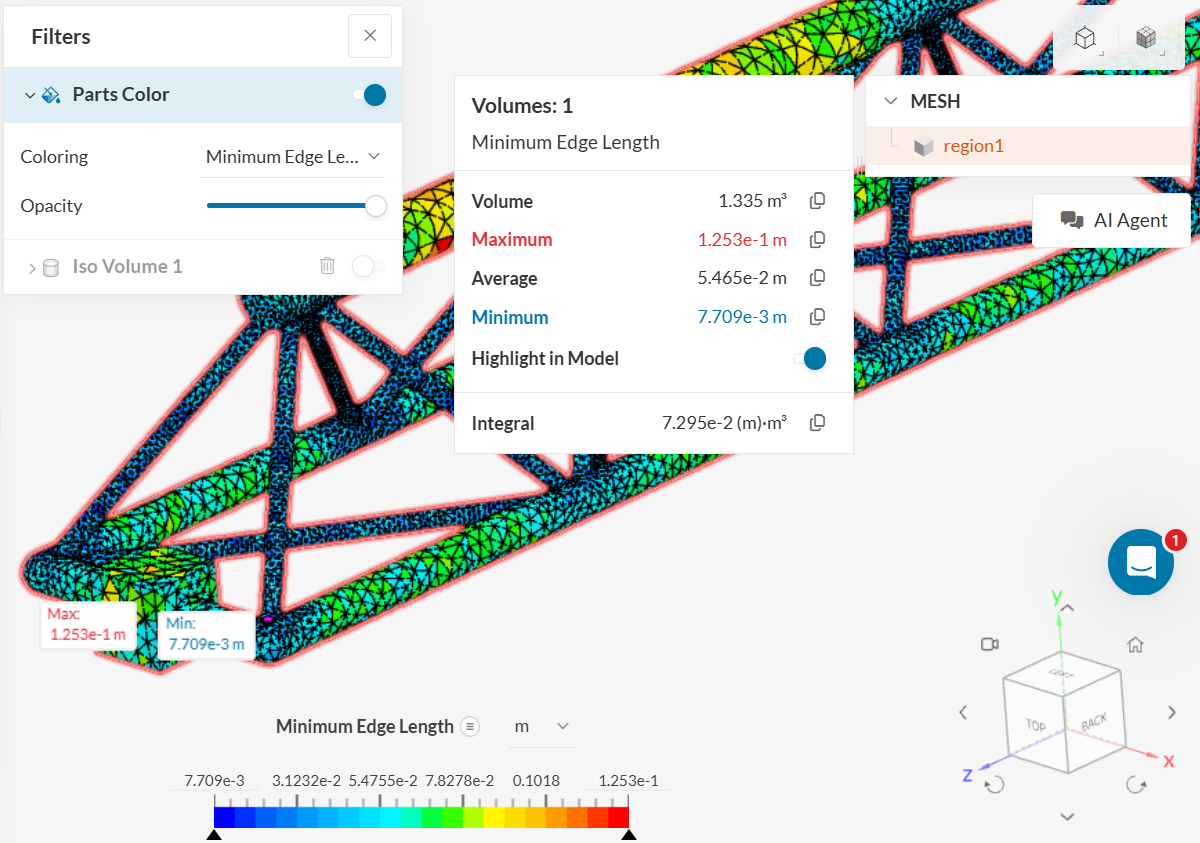

③ この中でも、最も小さいものを探してみます。 Statistics 機能を使います。ツールバーより、 Statistics をクリックし、最小エッジ長を求めたいボリュームを選択します。統計値のパネルが表示されます。この中で、 Minimum が最小値です。 Highlight in Model のトグルをオンにすると、3Dモデル上に、実際に最小となっているのはどこなのかが表示されます。 Maximum を見ることで、どの要素（セル）が最も大きいかを確認することもできます。

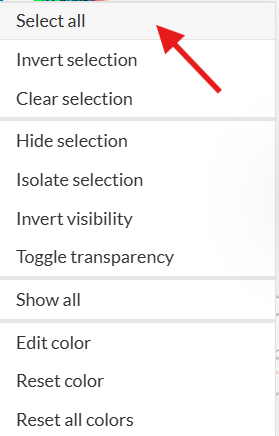

なお、ボリュームを選択する際、複数のボリュームも選択できます。部品数が多いアセンブリで、モデル全体を選択したい場合は、右クリック→ Select all を使用すると、すべて選択できます。ボリュームの数が多い場合、統計値が表示されるまでに少し時間がかかる場合がございます。
