ほとんどの場合、ジオメトリのすべてを単一のSTLファイルとしてエクスポートすることが、歩行者風の快適性解析用にジオメトリをSimScaleにアップロードする最もシンプルで時間効率の良い方法です。しかし、異なるレイヤーを持つSTLをアップロードして、ジオメトリの非表示や表示、異なるパーツ(樹木や路面など)の視覚化を容易にしたり、一括面選択メソッドを使用して選択を容易にしたい場合もあります。

通常、複数のオブジェクトや面を別々のSTLパーツとして正しくエクスポートできるプログラムは少ないため、一般的なCADモデリングツールの場合、SimScaleにインポートする前にジオメトリの後処理を行うだけで済みます。

しかし、以下のセクションでは、異なるSTLファイルを外部ソフトウェアなしで一緒にアップロードし、異なるレイヤーを別々に扱うことができるシンプルな方法を説明します。

ZIP法

この方法では、複数のSTLファイルを一緒にZIP圧縮することができ、各ファイルは元のCADツールで別々のレイヤーまたはファミリーを表すことができます。以下の手順を説明します:

1.最初のステップは、CADモデリングソフトウェアからジオメトリのさまざまな部分をエクスポートすることです。CADモデルがシミュレーション可能な状態になったら、モデルの各部分を別々の.stlファイルとしてシステムにエクスポートします。

例えば、 Rhinoを使用する場合、各パーツ/レイヤーをオフにし、エクスポートするものだけをオンにします。 File > Export Selectedで 1つの.stlファイルとしてエクスポートします。

アニメーション1: 異なるCADモデルのパーツを別々の.stlファイルとしてRhinoにエクスポートする手順。

2.すべてのパーツファイルがエクスポートされたことを確認し、下図のように.zipフォルダに圧縮します:

アニメーション2: エクスポートした.stlファイルを.zipフォルダにまとめる手順。

3.最後のステップとして、.zipフォルダを選択し、SimScale Workbenchにアップロードします。 LBM/PWC用に最適化 オプションがオンになっていることを確認してください。

アニメーション3: CADモデルをSimScaleにアップロードする手順。別々の.stlレイヤーがシーンツリー(右上)に表示されます。

アニメーション3は、CADファイルをSimScale Workbenchにアップロードする手順を示しています。ここでは、ステップ2で準備した圧縮.zipフォルダをアップロードしています。アップロードされると、すべてのパーツが シーンツリー (右上)にリストアップされます。さらに、各パーツをクリックしてエンティティセット名を割り当てます。

マージ方法

この方法では、Rhino、Sketchup、ArchiCADなどのツールで生成されたSTLファイルをWindows OSで直接マージすることができます。以下の手順に従って、マージされたSTLファイルを手間なくアップロードしてください:

モデルの各レイヤー(建物、木、地形など)を別々のSTLファイルとしてエクスポートします。各ファイルは ASCII 形式でエクスポートしてください。出来上がったすべてのSTLファイルは、1つのフォルダに保存してください。このドキュメントでは、エクスポート手順を詳しく説明します。

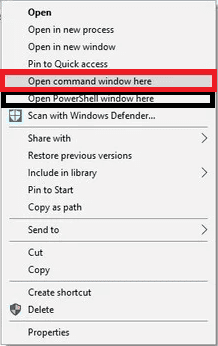

保存したSTLファイルのあるフォルダを開き、キーパッドのSHIFTボタンを押しながら右クリックし、"Open command window here "または "Open Powershell window here "を選択します。
以下のコマンドをコピーペーストして実行します:
- copy *.stl Allfiles_merged.stl (コマンドウィンドウ用)
- cat *.stl | sc Allfiles_merged.stl (PowerShell用)
Allfiles_merged.stlファイルをSimScaleにインポートします。

最終結果は、SimScaleにアップロード可能なSTLとなり、非表示および選択可能な個々のレイヤーが維持されます。
